Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
29
1.8 Einbau des Collect&Place Bestückkopfes
1.8.1 Konfiguration des C&P-Kopfes mit dem Maschinenkonfigurator
: Starten Sie SITEST und wählen Sie "Einstellungen—Maschinenkonfiguration".
: Stellen Sie im Maschinenkonfigurator den neuen Bestückkopf, die Kameras (Standard-
Kamera Typ 28 / Optional FC-Kamera Typ 29) und die Pipettenwechsler ein.
Speichern Sie die Eingaben!
1
: Fahren Sie den Stationsrechner herunter und schalten Sie den Bestückautomaten aus.
1Detaillierte Anweisungen zur Konfiguration des Bestückkopfs finden Sie in der Online-Hilfe des
SITEST unter Einstellungen / Einstellungen für den Bestückkopf. 1
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
30
1.8.2 Konfiguration des C&P-Kopfes mit SIPLACE PRO

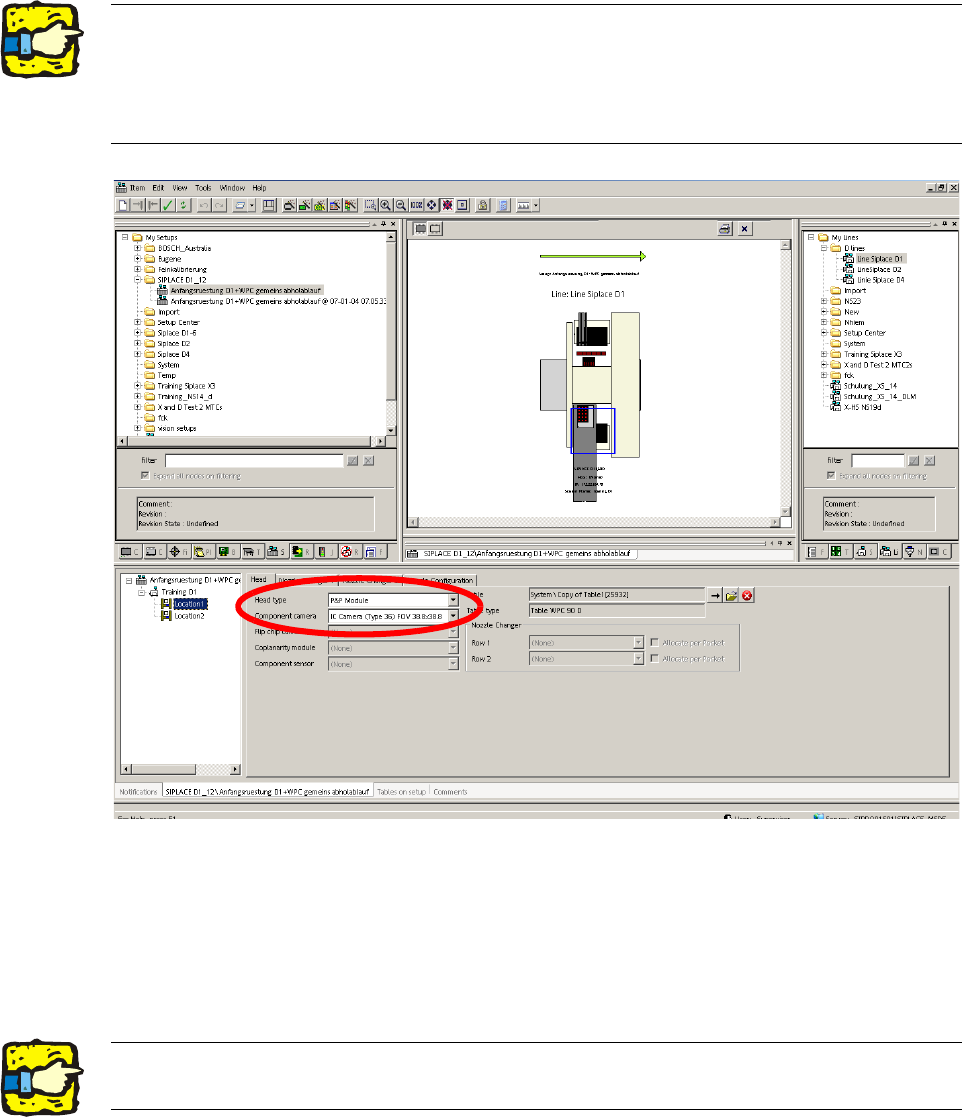

: Gehen Sie in 'Rüstung'—'Stellplatz'—'Registerkarte Kopf' ('Setup editor' —'Location'—'head
tab') und tragen Sie den C&P Bestückkopf ein.
1
: Optimieren Sie die Rüstung in SIPLACE Pro neu.
1.8.3 Einbau des Pipettenwechslers
: Zum Einbau des Pipettenwechslers lesen Sie bitte die Montageanleitung Pipettenwechsler
C+P-Bestückkopf_SIPLACE_D1-D2 (00195370-).
1Der Pipettenwechsler für den C&P-Kopf muss als Reihe1 (Row 1) des entsprechenden
Stellplatzes (Location) konfiguriert werden. 1
Bei einer D1S muss beim Stellplatz ohne Bestückkopf jeweils "None" für Kopftyp (Headtype) und
Pipettenwechsler (NozzleChanger) eingetragen werden. 1
1Crash-Gefahr: Betreiben Sie die Bestückkopfe immer nur mit dem jeweils dazu passenden Pipet-
tenwechsler. Mit einem falschen Pipettenwechsler besteht Crash-Gefahr! 1
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
31
1.8.4 Anschlüsse Hotlink-Karte (Computer Unit)
Beschriftung Hotlink-Kabel
Hotlink-Karte für
Kameras im BB 1
FC Kamera
X3pr
IC Kamera
X2pr
LP/BE Kameras
Portal 2, X1pr
LP/BE Kameras
Portal 1, X0pr
1

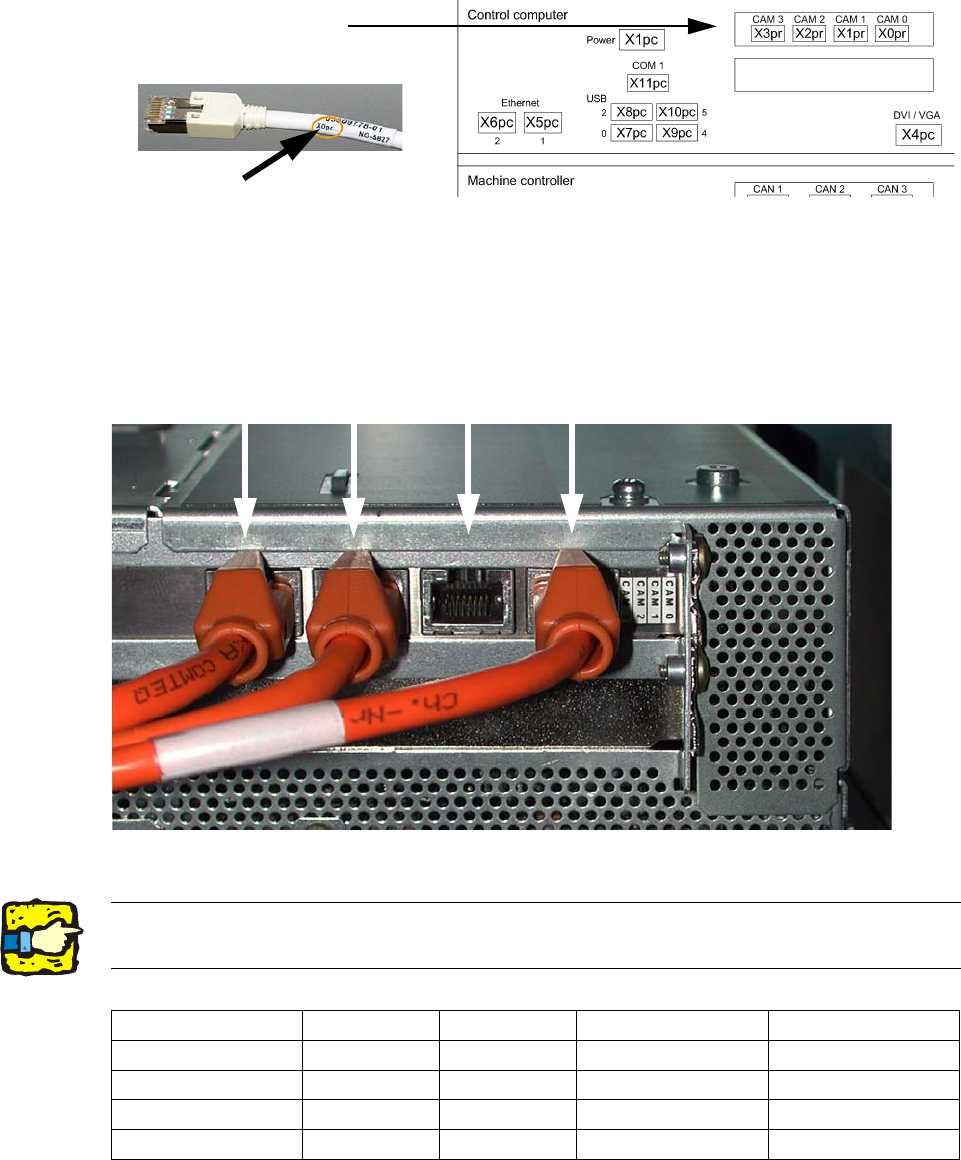

Abb. 1.8.1 Anschlussbelegung Hotlink Karte
1
1Hotlink-Kabel die nicht benutzt werden, dürfen nicht angesteckt werden!!!
Hotlink-Kabel nicht verwechseln mit Twisted-Pair-Kabeln !!! 1
X3pr X2pr X1pr X0pr
D1
FC-Kamera IC-Kamera --- LP-/BE-Kamera, P 1
D1 S (C&P-Kopf)
--- --- --- LP-/BE-Kamera, P 1
D1 S (P&P-Modul)
FC-Kamera IC-Kamera --- X
D2
--- --- LP-/BE-Kamera, P 2 LP-/BE-Kamera, P 1
