Wenn nur ein Kopf montiert wird , müssen die T -S tücke mit Blindstopfen versch lossen werden. 1 Blindstopfen un d anderes dürfen die Flachband kabel auf keinen Fall berühre n können - auch nicht in der Endstellung. 1 Mo…
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
33
: Befestigen Sie den C&P Kopf mit den 4 Schrauben (DIN912 M4x16 - 8.8 (03052012-)).
Ziehen Sie sie mit 270 Ncm kreuzweise fest.
1

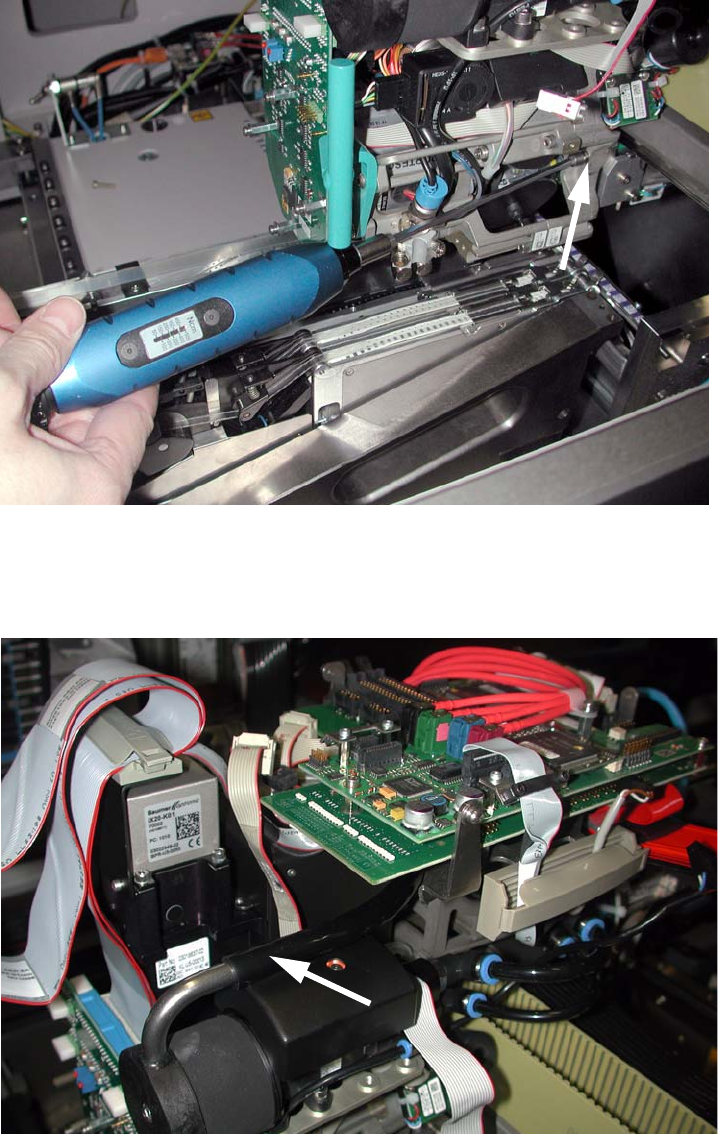

Abb. 1.8.2 C&P fixieren: Drehmomentschraubendreher mit Gelenkeinsatz
: Stecken Sie die 3 Schläuche an.
1
Abb. 1.8.3 Silikonschlauch Größe 12 anstecken
Wenn nur ein Kopf montiert wird, müssen die T-Stücke mit Blindstopfen verschlossen werden. 1
Blindstopfen und anderes dürfen die Flachbandkabel auf keinen Fall berühren können - auch
nicht in der Endstellung. 1
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
34
1
Abb. 1.8.4 Silikonschlauch Größe 8 und 6 anstecken
1
1
1
1
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
35
1
Abb. 1.8.5 Bei Single Head: T-Stücke mit Blindstopfen
1
: Kürzen Sie die beiden Schläuche zum Kopf ggf. soweit, dass die Stopfen auch in der äußerste-
n Portalposition keinen Berührungskontakt haben. Die Schläuche dürfen aber nicht knicken!
