Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2 Ausgabe 02/2007 35 1 Abb. 1.8.5 Bei Single Head: T -S tücke mit Blindstopfen 1 : Kürzen Sie die beid en Schläuch e zum Kop f ggf. soweit, dass die S topfen auch …
Wenn nur ein Kopf montiert wird, müssen die T-Stücke mit Blindstopfen verschlossen werden. 1
Blindstopfen und anderes dürfen die Flachbandkabel auf keinen Fall berühren können - auch
nicht in der Endstellung. 1
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
34
1
Abb. 1.8.4 Silikonschlauch Größe 8 und 6 anstecken
1
1
1
1
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
35
1

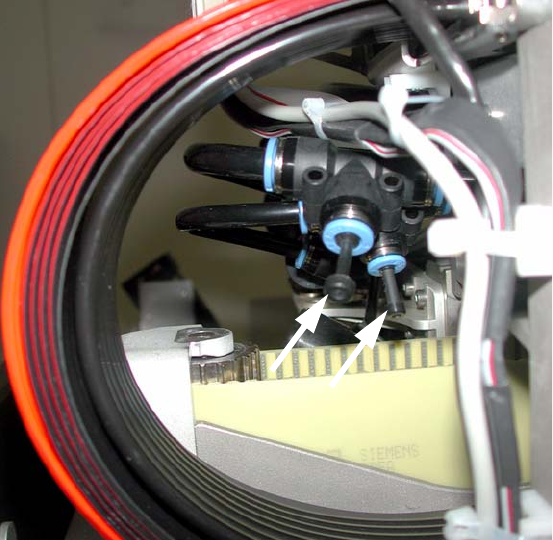

Abb. 1.8.5 Bei Single Head: T-Stücke mit Blindstopfen
1
: Kürzen Sie die beiden Schläuche zum Kopf ggf. soweit, dass die Stopfen auch in der äußerste-
n Portalposition keinen Berührungskontakt haben. Die Schläuche dürfen aber nicht knicken!
1
1
1
1
1
1
1
1
1
1
1
1
1
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
36
: Fixieren Sie den PUN8 und den PUN6 wie in Abb. 1.8.4 dargestellt.
1
Abb. 1.8.6 Abstand zum Flachbandkabel einhalten
1
1
1
1
1
1
1
1
1
1
1
1
1Die Kabelverlegung muss gemäß Serviceanleitung D1/D2, FS 03, Abschnitt Kabelverlegung
gemacht werden! 1
