- 94 - NOTE( 注記 ) #01....FOR MARKET EXCHANGING 市場交換用 #02....FOR FRONT REFE RENCE 手前基準用 *INSTALLATION POSIT ION AND DIRECT ION VARY IF THE PWB T RANSFER REFERENCE IS DIFFE RENT. 基板搬送基準が異なると取付位置、方向が変わります。 REF.NO NOTE PART …
- 93 -
47.PWB CONVEYOR COMPONENTS(11)
基板搬送関係（１１）
2
56
44
17
9
12
14
15
11
32
24
23
35
31
25
30
25
27
26
33
31
27
28
29
7
8
51
53
54
3
4
5
6
52
46
48
47
50
49
53
54
A
A
43
42
37
38
39
40
41
36
45
18
13
19
13
16
34
1
10
20
21
22
55
55
- 94 -
NOTE( 注記 ) #01....FOR MARKET EXCHANGING 市場交換用
#02....FOR FRONT REFERENCE 手前基準用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93900 BU_UNIT
ＢＵ ユニット
1
2 400-71329 BU_BASE
ＢＵ ベース
(1)
3 400-80446 GUIDE SHAFT UNIT
ガイドシャフトユニット
(3)
4 400-76103 BU GUIDE SHAFT
ＢＵガイドシャフト
(1)
5 L177E-521-000 GUIDE SHAFT HOLDER
ガイド シャフト ホルダー
(1)
6 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
7 SB-8160001-00 BEARING
ころがり軸受
(3)
8 SL-6041092-TN SCREW
座金付き六角穴ボルト
(12)
9 400-71334 BU_TIMING_BELT
ＢＵ タイミングベルト
(1)
10 400-93903 ENCORDER UNIT
エンコーダユニット
(1)
11 400-93612 ENCORDER PULLEY
エンコーダプーリ
(1)
12 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
13 SB-1100005-00 BEARING
ころがり軸受
(2)
14 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ組
(1)
15 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
16 400-93904 ENCORDER_BR
エンコーダブラケット
(1)
17 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
18 400-93905 ENCORDER_SHAFT
エンコーダシャフト
(1)
19 RC-0100001-KP SNAP RING M10
Ｃ形止め輪 ９．３
(1)
20 400-93906 STOPPER_DISC
ストッパディスク
(1)
21 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(4)
22 400-93901 BU_MOTOR_UNIT
バックアップモータユニット
(1)
23 400-48076 BACK UP MOTOR ASM
バックアップモータ組
(1)
24 L177E-621-0A0 TORQUE SUPPORT UNIT
トルク サポート ユニット
(1)
25 SB-1170001-00 BEARING
ころがり軸受
(2)
26 E4156-729-000 NUT (M17X1)
ナット（Ｍ１７Ｘ１）
(1)
27 E4144-729-000 THRUST COLLAR
スラストカラー
(2)
28 L177E-621-000 TORQUE SUPPORT
トルク サポート
(1)
29 SM-8050402-TP SCREW
止めねじ
(2)
30 L177E-721-000 SPT TBL MOTOR PULLEY
ＳＰＴ テーブル モーター プーリー
(1)
31 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
32 L177E-821-000 TORTION SPRING
トーション スプリング
(1)
33 SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
34 400-93902 BU_MOTOR_BR
バックアップモータブラケット
(1)
35 SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
36
#01
400-82786 STBL BALL SCREW UNIT
ＳＴＢＬボールねじユニット
3
37 SL-6041642-TN SCREW
座金付き六角穴ボルト
(4)
38 L176E-921-000 CLAMP HOLDER
クランプ ホルダー
(1)
39 L177E-021-000 HOLDER CUSHION
ホルダー クッション
(1)
40 E4124-729-000 SHAFT HOLDER
シャフトホルダー
(1)
41 SL-6041092-TN SCREW
座金付き六角穴ボルト
(1)
42 L177E-221-000 SPT TBL PULLEY
ＳＰＴ テーブル プーリー
(1)
43 L176E-821-000 SPT TBL BALL SCREW
ＳＰＴ テーブル ボール スクリュー
(1)
44 SM-6041002-TN BOLT
六角穴ボルト
(18)
45
#02
400-93907 SUPPORT_TABLE_ASM
サポートテーブル組
1
46 SL-6041092-TN SCREW
座金付き六角穴ボルト
(12)
47 400-93909 BU_SENSOR_DOG
ＢＵセンサドグ
(1)
48 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
49 L177E-121-000 BALL SCREW SUPPORT PLATE
ボール スクリュー サポート プレート
(3)
50 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(9)
51 400-93908 SUPPORT_TABLE_L
サポートテーブル Ｌ
(1)
52 L177E-421-000 GUIDE SHAFT PLATE
ガイド シャフト プレート
(3)
53 L176E-121-000 SIDE BEAM
サイド ビーム
(2)
54 SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
55 SL-6040892-TN BOLT
座金付き六角穴ボルト
(15)
56 SL-6082092-TN BOLT
座金付き六角穴ボルト
4
- 95 -

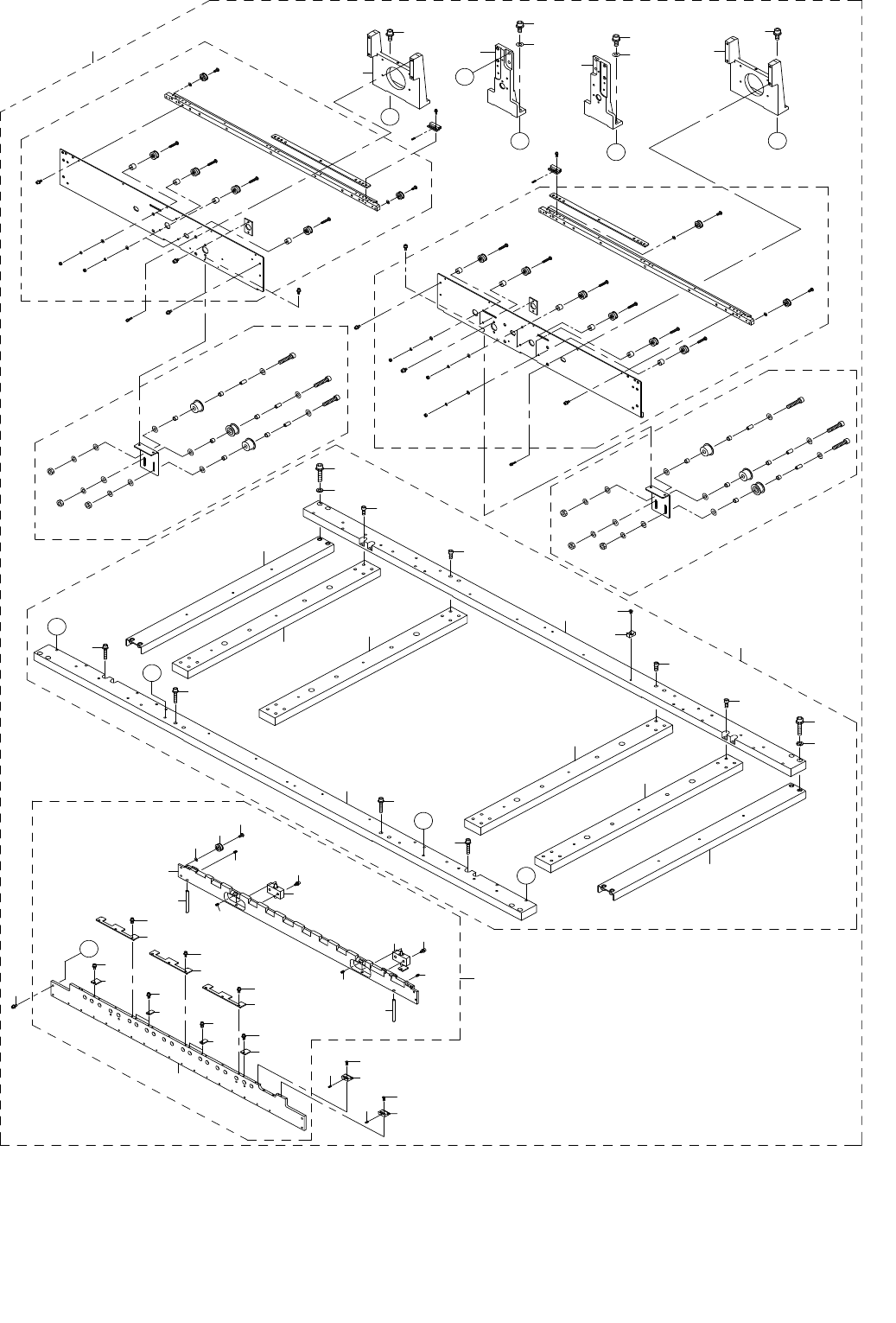

48.PWB CONVEYOR COMPONENTS(12)(TYPE XL)
基板搬送関係（１２）（ＸＬ 仕様）
1
7
11
9
13
14
33
33
23
19
26
18
34
A
A
C
D
B
25
21
21
23
19
26
3
3
22
27
35
37
36
25
24
27
24
30
38
32
12
C
5
6
5
6
6
6
10
8
8
8
8
10
10
10
2
4
7
4
D
32
B
24
25
16
25
25
17
17
25
31
30
38
31
20
25
16
15
E
E
28
29
