- 121 - OPTION オプション 61. AWC COMPONENTS ＡＷＣ 関係 19 3 9 20 6 4 7 8 13 16 23 30 1 22 24 26 25 28 10 21 2 5 17 11 12 15 27 14 18 11 12 15 29
- 120 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-72349 HAND KNOB ASM
ハンドノブ組
1
2 400-72363 HAND KNOB
ハンドノブ
(1)
3 400-72364 HAND KNOB ARM
ハンドノブアーム
(1)
4 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
5 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(1)
6 400-34506 BACK UP PIN ASSEMBLY
バックアップピン組
12
7 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
8 400-94361 NSL_GREASE
ＮＳＬグリス
1
9 E5190-729-0A0 CAL PIECE
ＣＡＬピースＶ組
1
10 SL-6030892-TN SCREW
座金付き六角穴ボルト Ｍ３ Ｌ＝８
7
11 MDF-RX1001L0 DEFRIX OIL NO1
デフレックス オイル ＮＯ１
1
12 J1067-000-000 OILER
油差し
1
13 400-32449 6459 GREASE N
６４５９グリースＮ
1
14 J1066-000-00B HEXAGONAL WRENCH KEY (2MM)
六角棒スパナ ２ＭＭ
1
15 J1066-000-00C HEXAGONAL WRENCH KEY 2.5
六角棒スパナ ２．５
1
16 J1066-000-00D HEXAGONAL WRENCH KEY
六角棒スパナ
1
17 J1066-000-00E HEXAGONAL BOWL WRENCH
六角棒ボ−ルレンチ
1
18 J1066-000-A0G HEXAGONAL LONG SPANNER
六角棒ロングスパナ
1
19 J1080-000-000 BOLL SCREWDRIVER
ボールドライバ
1
20 288-46400 BOLT
六角ボルト（Ｍ２０）
4
21 288-46509 WASHER
平座金（予備２０）
4
22 400-45985 CHIP BOX
チップボックス
1
23 400-45986 CHIP BOX CUSHION
チップボックスクッション
1
24 PJ-0700000-01 SOCKET
ソケット
1
25 161-21907 HOSE BAND
ホースバンド
1
26 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ８ Ｌ＝３０
12
27 NM-6080002-SC NUT M8
六角ナット Ｍ８ ２種
12
28 400-46643 CG2 GREASE
ＣＧ２グリース
1
29 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
10
30 400-46529 IC ZM STOPPER
ＩＣ ＺＭストッパー
1
31 400-46528 ZM STOPPER
ＺＭストッパー
6
32 HF-0110025-S0 SLO-BLO FUSE
タイムラグヒューズ
3
33 288-46608 SPRING WASHER
ばね座金（予備２０）
4
34 400-46644 ZM RUBBER
ＺＭラバー
7
35 400-71556 X_FIX_BR_3020
Ｘ固定ブラケット３０２０
1
36 400-71557 Y_FIX_BR_3020
Ｙ固定ブラケット３０２０
2
37 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
6
38 400-71507 L PARTS BOX 3020 ASSY
大型廃棄ボックス３０２０組
1
39 400-78695 L PARTS BOX
大型部品廃棄ＢＯＸ
(1)
40 400-78697 L PARTS BOX CUSHION
大型部品廃棄ＢＯＸクッション
(1)
41 SM-8052502-TP SCREW M5X0.8 L=25
止めねじ
1
42 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
1
43 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
1
- 121 -
OPTION
オプション

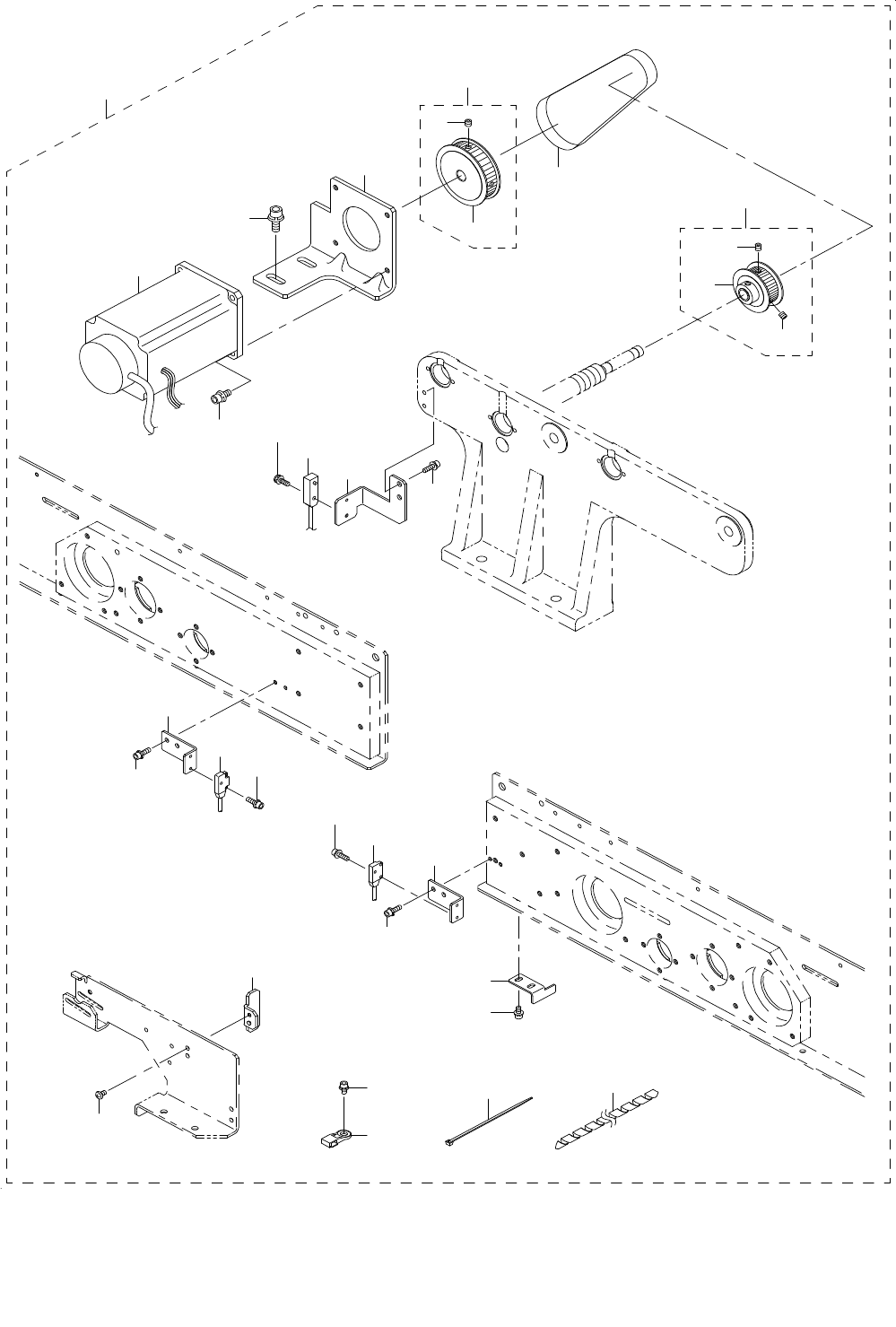

61.AWC COMPONENTS
ＡＷＣ 関係
19
3
9
20
6
4
7
8
13
16
23
30
1
22
24
26
25
28
10
21
2
5
17
11
12
15
27
14
18
11
12
15
29
- 122 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-94743 AWC_3020_MECHANIC_ASM
自動幅調３０２０メカニック組
1
2 400-00768 AWC PULLEY A ASM.
ＡＷＣ プーリＡ組
(1)
3 E2153-725-000 AWC PULLEY A
ＡＷＣ プーリＡ
(1)
4 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
5 400-00769 AWC PULLEY B ASM.
ＡＷＣプーリＢ組
(1)
6 E2154-725-000 AWC PULLEY B
ＡＷＣ プーリ Ｂ
(1)
7 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(2)
8 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
9 400-92577 AWC ORG SENS ASM
ＡＷＣ原点センサ組
(1)
10 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
11 400-94550 SENSOR_BRACKET_AWC
センサブラケット＿ＡＷＣ
(2)
12 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
13 400-92569 BU PIN SENSOR EMISSION ASM
ＢＵ ＰＩＮ 投光センサ組
(1)
14 400-92575 BU PIN SENSOR RECEIVER ASM
ＢＵ ＰＩＮ 受光センサ組
(1)
15 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
16 400-48077 AWC MOTOR ASM
幅調モータ組
(1)
17 E2163-725-000 AWC BRACKET E
ＡＷＣ ブラケット Ｅ
(1)
18 E2160-725-000 AWC BELT (E)
ＡＷＣ ベルト （Ｅ）
(1)
19 E2161-725-000 AWC OP DOG (E)
ＡＷＣ ＯＰ ドグ （Ｅ）
(1)
20 SL-6030692-TN BOLT
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
21 E4805-729-000 AWC SENSOR BRACKET B (E)
ＡＷＣセンサブラケットＢ（Ｅ）
(1)
22 SM-4030501-SN SCREW M3 L=5
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(1)
23 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
24 SL-4031091-SC SCREW M3 X 10
なべ小ねじ セムス
(2)
25 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
26 SL-6030692-TN BOLT
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
27 EA-9500B01-00 CABLE BAND
束線バンド
(2)
28 HX-0052200-00 SPIRAL TUBE
スパイラルチューブ
(0.32)
29 400-65488 BU PIN SENSOR DOG
ＢＵピンセンサドグ
(1)
30 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
