- 174 - NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用 #02....FOR REAR OF THE MACHIN E マシン後側用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-93830 DRIVE CYLINDER LIFT UNIT ドライブシリンダリフトユニット 1 2 PC-0152030 -00 S…
- 173 -

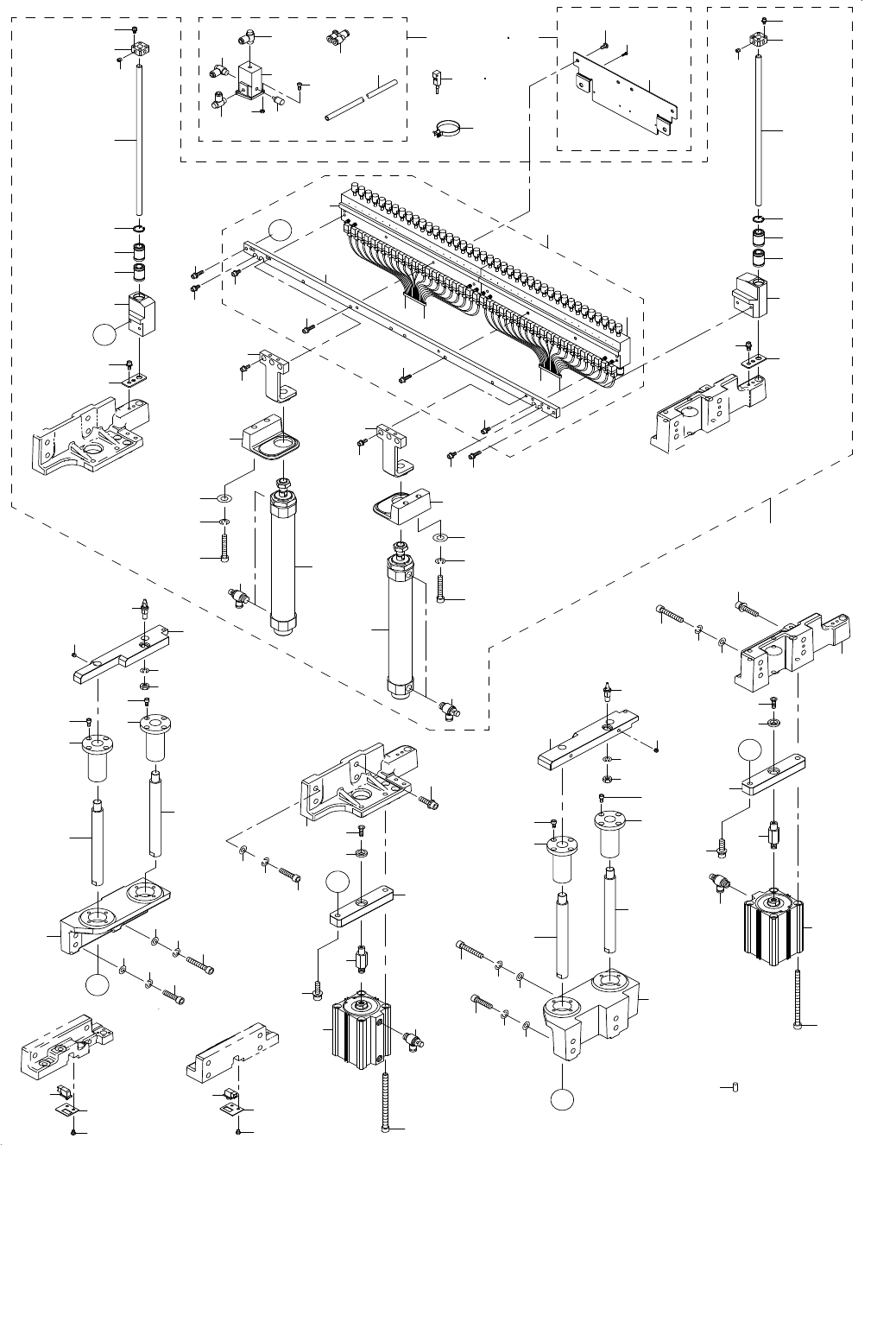

87.M / E REPLACING OVERALL CHANGER TRUCK COMPONENTS(1)
メカ／電動一括交換台車関係（１）
16
15
17
13
14
3
20
20
17
19
19
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
21
22
21
22
23
24
27
27
26
26
25
25
28
2
2
28
29
30
31
34
35
36
44
38
39
39
39
40
41
42
43
50
51
55
61
47
57
56
52
48
49
48
49
58
54
72
73
59
60
63
64
65
66
71
68
74
67
53
75
76
53
77
70
80
79
85
82
83
84
83
84
81
85
86
45
91
87
88
91
45
45
91
A
90
90
89
46
46
46
46
62
62
78
78
69
69
A
B
B
65
64
C
C
37 32
33
89
91
45
1
18
18
- 174 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR REAR OF THE MACHINE マシン後側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93830 DRIVE CYLINDER LIFT UNIT
ドライブシリンダリフトユニット
1
2 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(1)
3 400-93844 DC GUIDE BLOCK L
ドライバシリンダガイドブロックＬ
(1)
4 400-93845 DC GUIDE BLOCK R
ドライバシリンダガイドブロックＲ
(1)
5 SB-7100002-00 SLIDE BEARING
スライド軸受
(4)
6 RC-1900002-KP C RING
Ｃ形止め輪
(4)
7 400-93846 DC_GUIDE_SHAFT
ドライバシリンダガイドシャフト
(2)
8 400-93848 SHAFT_CLAMP BLOCK
シャフトクランプブロック
(2)
9 SL-6041892-TN SCREW M4 L=18
座金付き六角穴ボルト Ｍ４
(8)
10 SM-8060612-TP SCREW M6 L=6
止めねじ Ｍ６ Ｌ＝６
(4)
11 400-93847 SHAFT_CLAMP_BR
シャフトクランプブラケット
(2)
12 SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
13 400-93831 DRIVE CYLINDER UNIT
ドライブシリンダユニット
(1)
14 400-93843 DRIVER_SUPPORT
ドライバサポート
(1)
15 400-00575 DRIVE CYLINDER L
ドライブシリンダＬ
(1)
16 400-00576 DRIVE CYLINDER R
ドライブシリンダＲ
(1)
17 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
18 SL-6052592-TN BOLT
座金付き六角穴ボルト
(6)
19 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
20 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
21 400-71364 DRV_SYL_SPT
ドライブシリンダサポート
(2)
22 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
23 400-71366 DRV_CYL_BR_L
ドライブシリンダブラケットＬ
(1)
24 400-71367 DRV_CYL_BR_R
ドライブシリンダブラケットＲ
(1)
25 SM-6085002-TN BOLT
六角穴ボルト
(4)
26 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(4)
27 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
(4)
28 400-94348 CYLINDER CDM2B40-200
シリンダ ＣＤＭ２Ｂ４０−２００
(2)
29
#01
400-92513 DRIVE CYL SENSOR F ASM
ドライブシリンダセンサ Ｆ ケーブル組
1
30
#02
400-92514 DRIVE CYL SENSOR R ASM
ドライブシリンダセンサ Ｒ ケーブル組
1
31 400-93834 BAND BM2-040
バンド ＢＭ２−０４０
1
32
#01
400-94333 DC_CON_BR_F_ASM
コネクタブラケット＿フロント組
1
33
#02
400-94334 DC_CON_BR_R_ASM
コネクタブラケット＿リア組
1
34 400-94335 DC_CON_BR
コネクタブラケット
(1)
35 SM-4051001-SC SCREW M5 L=10
なべ小ねじ Ｍ５Ｘ０．８ Ｌ＝１０
(2)
36 SM-4861001-SC SCREW M2.6 L=10
なべ小ねじ Ｍ２．６ Ｌ＝１０
(4)
37 400-93995 BANK_AIR_PARTS_ME
バンクエアパーツＭＥ
1
38 PJ-3080600-03 Y UNION
ユニオンワイ
(4)
39 PJ-3040651-03 SWIVEL ELBOW
自在 エルボ
(6)
40 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
(2)
41 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
(15)
42 SM-6041002-TN BOLT
六角穴ボルト
(4)
43 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(4)
44 400-94349 AIR_OPE_VALVE
エア＿オペレート＿バルブ
(2)
45 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
8
46 400-93838 LIFTER_SHAFT
リフタシャフト
4
47 400-71360 BANK_SYL_SPT_L
バンクシリンダサポートＬ
1
48 SB-8200003-00 BEARING
ころがり軸受
2
49 SM-6051002-TN BOLT
六角穴ボルト
8
50 PA-6307503-00 AIR CYLINDER
エアシリンダ
1
51 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
2
52 400-93854 CYLINDER_SCREW_M8_L=125
シリンダねじ Ｍ８ Ｌ＝１２５
4
53 SL-6083092-TN SCREW
座金付き六角穴ボルト
4
54 400-93836 BANK_LIFTER_L
バンクリフタＬ
1
55 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダシャフト
1
56 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
1
57 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
1
58 400-93839 BANK_LOCATE_PIN_B2
バンクロケートピンＢ２
1
59 NM-6080003-SC NUT M8
六角ナット Ｍ８ ３種
1
60 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
61 SM-8060552-TP SCREW M6 L=5
止めねじ
2
62 400-93849 SENSOR_PLATE
センサプレート
2
63 400-71362 BANK_SYL_SPT_R
バンクシリンダサポートＲ
1
64 SB-8200003-00 BEARING
ころがり軸受
2
65 SM-6051002-TN BOLT
六角穴ボルト
8
66 PA-6307503-00 AIR CYLINDER
エアシリンダ
1
67 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
2
68 400-93854 CYLINDER_SCREW_M8_L=125
シリンダねじ Ｍ８ Ｌ＝１２５
4
69 400-92511 SWITCH D3DC-3
スイッチＤ３ＤＣ−３
2
70 400-93837 BANK_LIFTER_R
バンクリフタＲ
1
71 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダシャフト
1
72 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
1
73 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
1
74 400-93840 BANK_LOCATE_PIN_C2
バンクロケートピンＣ２
1
75 NM-6080003-SC NUT M8
六角ナット Ｍ８ ３種
1
76 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
77 SM-8060552-TP SCREW M6 L=5
止めねじ
2
78 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
4
79 SL-6083092-TN SCREW
座金付き六角穴ボルト
2
80 SL-6084092-TN BOLT
座金付き六角穴ボルト
2
81 SM-6083502-TN SCREW
六角穴ナボルト
2
82 SM-6085002-TN BOLT
六角穴ボルト
2
83 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
4
84 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
4
85 400-93835 SHAFT_BASE_BLOCK
シャフトベースブロック
2
86 400-71356 BANK_LIFTER_SPT_L
バンクリフターサポートＬ
1
87 400-71358 BANK_LIFTER_SPT_R
バンクリフターサポートＲ
1
88 PS-0500142-KP SPRING PIN
スプリングピン
4
89 SM-6083502-TN SCREW
六角穴ボルト
4
90 SM-6085002-TN BOLT
六角穴ボルト
4
91 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
8
- 175 -

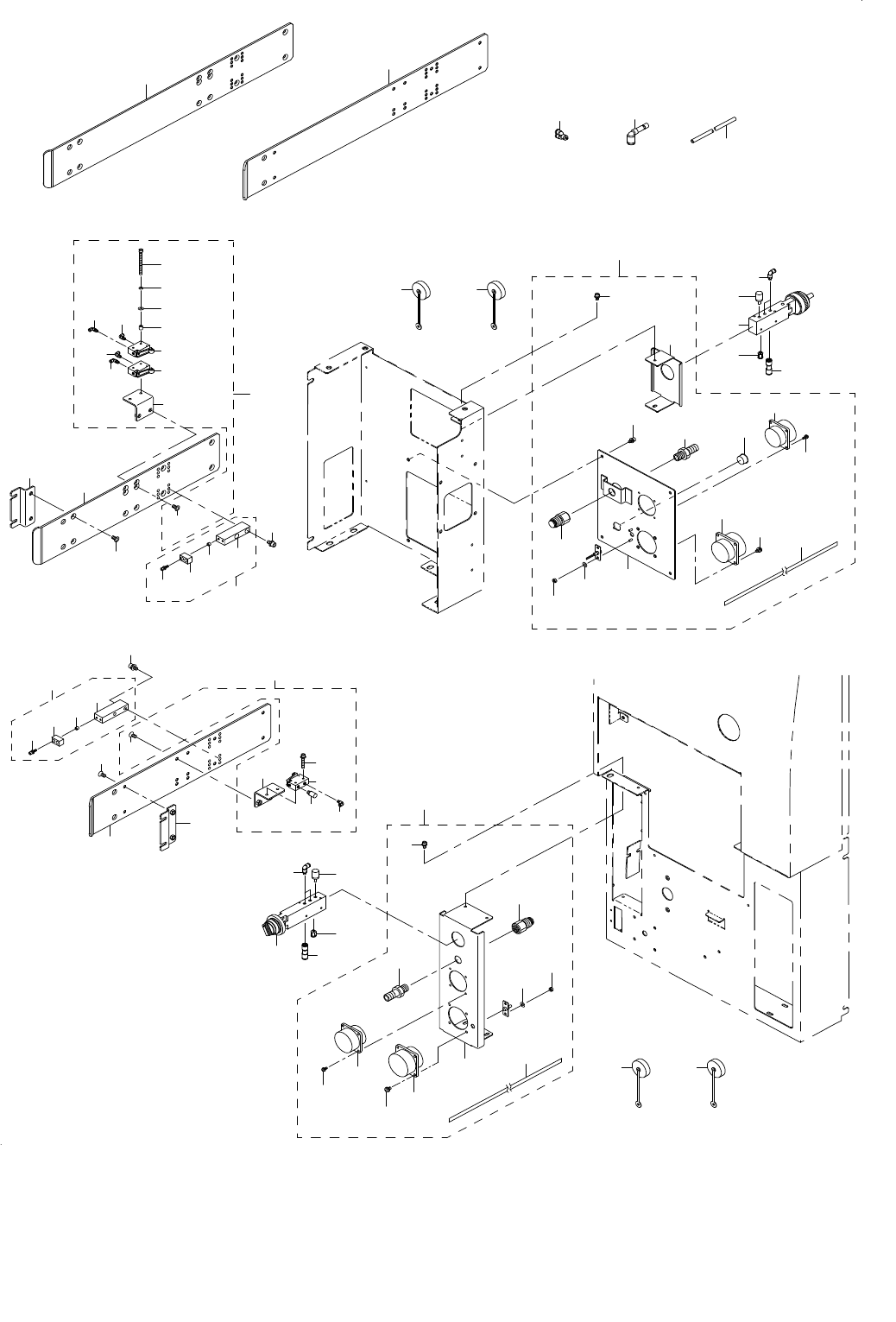

88.M / E REPLACING OVERALL CHANGER TRUCK COMPONENTS(2)
