- 19 - 10. BASE FRAME ELECTRIC APPARA TUS COMPONENTS(6)(TYPE XL) ベースフレーム電装関係（６） （ＸＬ 仕様） 2 6 1 3 4 A A 8 10 11 18 19 18 19 18 19 10 11 1 0 11 10 11 18 19 12 13 12 13 22 23 14 15 14 15 16 17 20 21 5 24 27 27 26 26 27 26 26…
- 18 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-94710 ATX_UNIT
ＡＴＸユニット
1
2 400-94711 ATX_PSU_UNIT
ＡＴＸ＿ＰＳＵ＿ユニット
(1)
3 400-48006 ATX PSU
ＡＴＸ電源
(1)
4 400-94391 ATX_BR
ＡＴＸ＿ブラケット
(1)
5 400-48047 INCH SCREW
インチスクリュー
(4)
6 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
7 HX-0029400-00 FIXED BASE
固定ベース
(2)
8 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(4)
9 400-94712 ATX_BATTERY_UNIT
ＡＴＸ＿バッテリーユニット
(1)
10 400-48007 BATTERY UNIT
バッテリユニット
(1)
11 400-94392 ATX_BATTERY UNIT
ＡＴＸ＿バッテリーブラケット
(2)
12 400-48047 INCH SCREW
インチスクリュー
(8)
13 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
14 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
15 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
16 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
17 400-94714 STP_MOTOR_DRIVER_UNIT
ＳＴＰモータードライバユニット
1
18 400-94352 STEPPING_DRIVER_BR
ステッピングドライバブラケット
(1)
19 HM-0013200-00 MOTOR DRIVER
モータドライバ
(3)
20 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
21 400-94524 STEPPING_DRIVER_COVER
ステッピングドライバカバー
(1)
22 400-94925 MSC_PCB_BR
マグネスケールＰＣＢブラケット
(1)
23 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(6)
24 HX-0029400-00 FIXED BASE
固定ベース
(4)
25 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
26 400-95130 MAGNETIC SCALE PCB ASM
マグネスケール基板組
(1)
27 400-94729 BASE_CARRY_PCB_UNIT
ベース搬送ＰＣＢユニット
1
28 400-94468 PCB_PLATE_IO
ＰＣＢプレート＿ＩＯ
(1)
29 400-71680 BASE IO PCB ASM
ベースＩＯ基板組
(1)
30 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ−ＳＬＡＶＥ基板組
(1)
31 HX-0041800-0C SPACER
スペーサ
(14)
32 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(18)
33 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(10)
34 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
35 400-94730 XY_RELAY_PCB_UNIT
ＸＹリレーＰＣＢユニット
1
36 400-94469 PCB_PLATE_XY
ＰＣＢプレートＸＹ
(1)
37 400-71676 XY RELAY PCB ASM
ＸＹリレー基板組
(1)
38 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ−ＳＬＡＶＥキ基板組
(1)
39 HX-0041800-0C SPACER
スペーサ
(14)
40 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(10)
41 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(18)
42 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
43 400-94731 LIGHT_CTRL_PCB_UNIT
ライトコントロールＰＣＢユニット
1
44 400-94388 LIGHT_CTRL_PCB_BR
ライトコントロールＰＣＢブラケット
(1)
45 400-66579 LIGHT CTRL PCB ASM
ライトコントロール基板組
(1)
46 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(10)
47 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ−ＳＬＡＶＥ基板組
(1)
48 HX-0041800-0C SPACER
スペーサ
(5)
49 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(5)
50 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
51 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
52 400-94732 FEEDER_PCB_UNIT
フィーダＰＣＢユニット
1
53 400-94389 FEEDER_PCB_BR
フィーダＰＣＢブラケット
(1)
54 400-47560 FEEDER PCB ASM
フィーダ基板組
(1)
55 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ−ＳＬＡＶＥ基板組
(1)
56 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(10)
57 HX-0041800-0C SPACER
スペーサ
(5)
58 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(6)
59 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
- 19 -

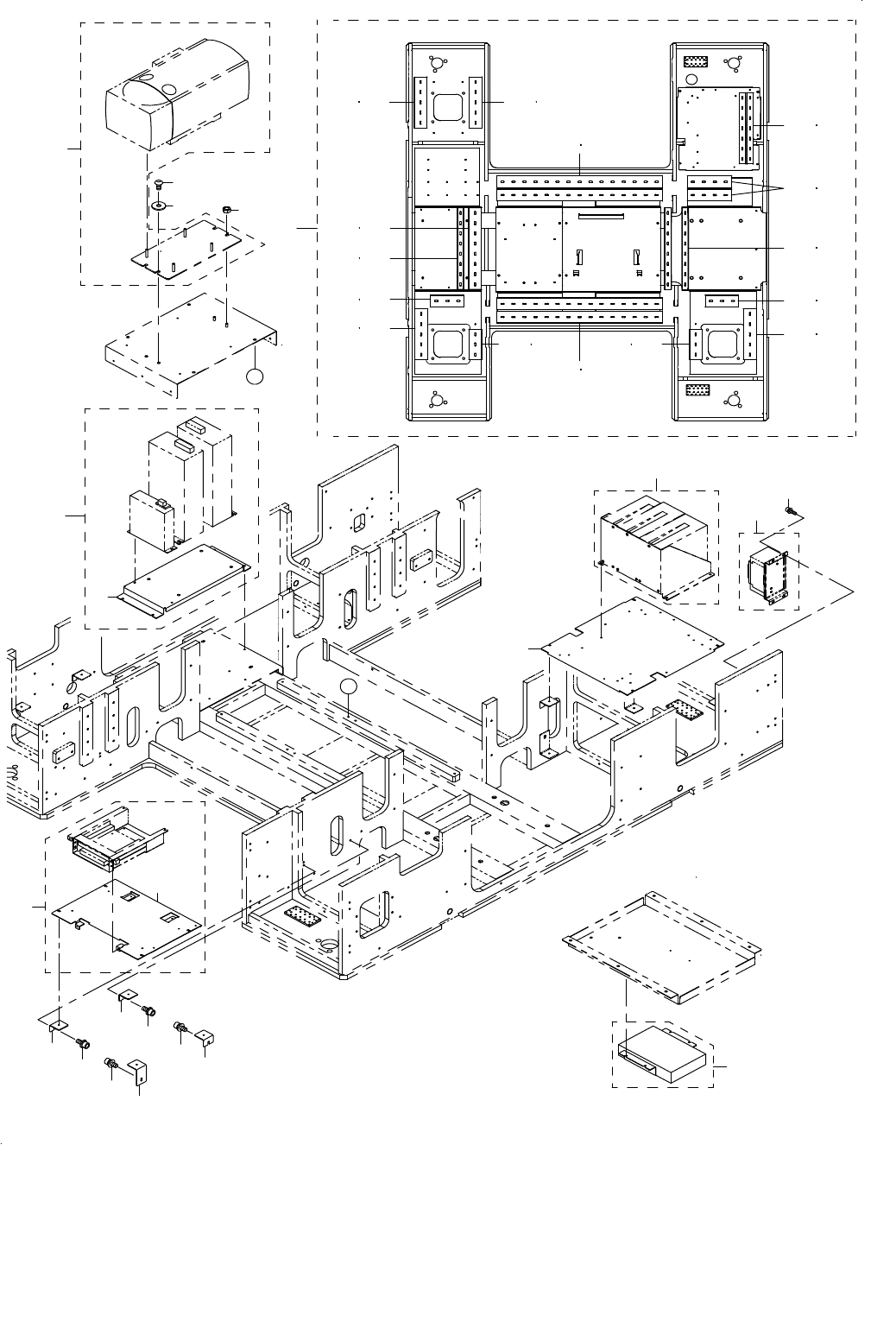

10.BASE FRAME ELECTRIC APPARATUS COMPONENTS(6)(TYPE XL)
ベースフレーム電装関係（６）（ＸＬ 仕様）
2
6
1
3
4
A
A
8
10
11
18
19
18 19 18 19
10
11 10 11
10
11
18
19
12
13
12
13
22 23
14
15
14
15
16
17
20
21
5
24
27
27
26
26
27
26
26
27
28
29
25
30
7
9
- 20 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-94705 VACUUM_PUMP_ASM
バキュームポンプ組
1
2 NM-3060810-SF NUT M6
フランジ付きナット
2
3 WP-0651646-SC WASHER
平座金
2
4 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
2
5 400-94707 BREAKER ASSY
ブレーカー組
1
6 SL-6061492-TN BOLT
座金付き六角穴ボルト
4
7 400-98152 REGENERATIVE RESISTOR_ASM_XL
リジェネレティブレジスタ組ＸＬ
1
8 400-94498 REGISTOR_BR_XL
レジスタＢＲ＿ＸＬ
(1)
9 400-98147 DUCT ASSY XL
ダクト組＿ＸＬ
1
10 400-94365 DUCT_60_60_150
ダクト６０＿６０＿１５０
(4)
11 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
12 400-94366 DUCT_60_60_750
ダクト６０＿６０＿７５０
(4)
13 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
14 400-94367 DUCT_30_60_400
ダクト３０＿６０＿４００
(3)
15 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(6)
16 400-94368 DUCT_60_60_400
ダクト６０＿６０＿４００
(1)
17 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
18 400-94476 DUCT_60_60_250
ダクト＿６０＿６０＿２５０
(4)
19 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
20 400-77201 DUCT 60-60-200
ダクト ６０−６０−２００
(2)
21 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
22 400-94369 DUCT_30_60_350
ダクト３０＿６０＿３５０
(2)
23 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
24 400-94496 DRIVER_BASE_XL
ドライバベース＿ＸＬ
1
25 400-94713 XY DRIVER UNIT
ＸＹドライバユニット
1
26 400-94471 BASE_SUPPORT
ベースサポート
4
27 SL-6061492-TN BOLT
座金付き六角穴ボルト
4
28 400-98150 CTRL BOX BASE UNIT XL
コントロールボックスベースユニットＸＬ
1
29 400-71380 CTRL_SUPPORT_BASE_XL
ＣＴＲＬサポートベース＿ＸＬ
(1)
30 400-94712 ATX_BATTERY_UNIT
ＡＴＸ＿バッテリーユニット
1
