- 28 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 #02....EXCEPT EN ＥＮ を除く #03....FOR 3020 ３０２０用 #04....FOR 3020R ３０２０ Ｒ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-93728 ASM_COVER_RUR カバー＿ＲＵＲ組 1 2 400-93629 COVER_RUR カバ…
- 27 -
14.COVER COMPONENTS(2)
カバー関係（２）
45
45
44
43
2
3
5
4
8
9
7
19
20
21
22
24
14
15
16
17
13
18
25
26
27
90
91
28
29
11
12
13
23
30
10
31
32
62
37
60
61
40
37
63
38
39
41
59
47
66
67
68
92
69
70
71
72
73
74
75
76
77
95
79
80
82
83
85
88
86
89
84
81
87
66
A
A
1
35
36
78
B
B
46
64
65
50
48
51
52
52
52
53
54
55
56
56
57
58
57
58
57
58
57
58
57
58
58
48
49
57
58
48
49
93
33
33
6
42
C
C
94
96
34
- 28 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....EXCEPT EN ＥＮ を除く
#03....FOR 3020 ３０２０用
#04....FOR 3020R ３０２０ Ｒ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93728 ASM_COVER_RUR
カバー＿ＲＵＲ組
1
2 400-93629 COVER_RUR
カバーＲＵＲ
(1)
3 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
4 400-93674 COVER_SUPPORT_R
カバー＿サポート＿Ｒ
(1)
5 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
6 HX-0032600-0P GROMMET
ドームプラグ
(1)
7 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
8 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
9 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝２５
(1)
10 400-93782 ASM_SCF_LOCK_UNIT_RR_L
ＳＣＦロックユニットＲＲ＿Ｌ組
(1)
11 400-92587 COVER LOCK SV ASM
カバーロック ＳＶ組
(1)
12 SM-6852002-TN SCREW
六角穴ボルト Ｍ２．５ Ｌ＝２０
(1)
13 400-46535 CHECK VALVE
チェックバルブ
(1)
14 PA-1001524-A0 AIR CYLINDER
エアシリンダ
(1)
15 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(2)
16 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
17 PX-0505010-00 SILENCER
消音器
(2)
18 400-93694 SCF_STOPPER
ＳＣＦストッパー
(1)
19 400-93696 SCF_STOPPER_BAR_R
ＳＣＦストッパーバー＿Ｒ
(1)
20 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
21 400-93698 SCF_STOPPER_PLATE
ＳＣＦストッパープレート
(1)
22 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
23 400-93697 SCF_STOPPER_BR
ＳＣＦストッパー＿ＢＲ
(1)
24 400-93711 COLLAR
カラー
(1)
25 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
26 PJ-3080400-06 UNION
ユニオンワイ
(4)
27 SM-6031202-TN SCREW M3X12
六角穴ボルト Ｍ３Ｘ１２
(2)
28 HX-0029400-00 FIXED BASE
固定ベース
(2)
29 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
30 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
31 400-97768 SWITCH_PANEL_COVER_F
スイッチパネルカバーＦ
(1)
32 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
33 400-97798 HOLE_PLUGS_HP1
ホールプラグ＿ＨＰ１
(4)
34 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５Ｘ１２Ｘ０．８
(1)
35
#01
400-93768 ASM_SWITCH_PANEL_R(EN)
スイッチパネル＿Ｒ＿（ＥＮ）組
1
36 400-93767 ASM_SWITCH_PANEL_R
スイッチパネル＿Ｒ組
1
37 HX-0035400-0H SPACER
スペーサ
(6)
38 HX-0029400-00 FIXED BASE
固定ベース
(3)
39 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
40 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(2)
41 E1326-715-000 EMERGENCY SEAL
エマージェンシシール
(1)
42 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
43 400-99473 R-MOUSE CABLE ASM
Ｒ−マウスケーブル組
(1)
44 400-99474 R-KEY BOARD CABLE ASM
Ｒ−キーボードケーブル組
(1)
45 SL-4021291-SC SCREW M2 L=12
座金付きなべ小ねじ Ｍ２ Ｌ＝１２
(2)
46 400-93707 HOD_CONECTOR_COVER
ＨＯＤコネクタカバー
(1)
47 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
(2)
48 HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(4)
49
#01
HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(3)
50
#02
HA-0053400-7A LED YELLOW
ＬＥＤ 黄
(1)
51 HA-0053400-70 LED GREEN
ＬＥＤ 緑
(1)
52 HA-0055200-30 BEZEL
ベゼル
(3)
53
#02
HA-0053400-4A BEZEL
ベゼル（カバー付き）
(1)
54 HA-0055200-10 LED RED
ＬＥＤ 赤
(1)
55
#02
HA-0055200-1A LENSE YELLOW
レンズ 黄
(1)
56 HA-0055200-1B LENSE GREEN
レンズ 緑
(2)
57 HX-0032600-0A BUSH
ブッシュ
(6)
58
#01
HX-0032600-0A BUSH
ブッシュ
(7)
59
#02
400-92860 EMG SW(R) ASM
非常停止スイッチ（Ｒ）組
(1)
60 400-92481 OPERATION PCB REAR10 ASM
オペレーション基板リア１０組
(1)
61
#01
400-92483 OPERATION PCB REAR10 ASM(EN)
オペレーション基板リア１０組（ＥＮ）
(1)
62 400-93647 SWITCH_PANEL
スイッチパネル
(1)
63 HX-0035400-0M STUD
基板 サポート
(4)
64
#04
400-93734 ASM_COVER_RUL_3020R_L
カバー＿ＲＵＬ＿３０２０Ｒ＿Ｌ組
1
65
#03
400-93733 ASM_COVER_RUL_3020_L
カバー＿ＲＵＬ＿３０２０＿Ｌ組
1
66 SL-6061292-TN SCREW
座金付き六角穴ボルト
(5)
67 400-93638 TOP_COVER_R_L
トップカバー＿Ｒ＿Ｌ
(1)
68 SL-6061292-TN SCREW
座金付き六角穴ボルト
(3)
69 400-93708 HOLE_PLUGS_HP11
ホールプラグ＿ＨＰ１１
(1)
70 400-93620 TOP_COVER_RM_L
トップカバー＿ＲＭ＿Ｌ
(1)
71 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
72 400-93664 COVER_RUL_SUPPOTR
カバー＿ＲＵＬ＿サポート
(1)
73 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
74 400-99144 HOUR METER ASM
アワーメータ組
(1)
75 HX-0029400-00 FIXED BASE
固定ベース
(2)
76
#03
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
77
#04
SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(2)
78 400-93784 ASM_SCF_LOCK_UNIT_RL_L
ＳＣＦロックユニットＲＬ＿Ｌ組
(1)
79 PA-1001524-A0 AIR CYLINDER
エアシリンダ
(1)
80 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(2)
81 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
82 400-93695 SCF_STOPPER_BAR_L_L
ＳＣＦストッパーバー＿Ｌ＿Ｌ
(1)
83 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
84 400-93698 SCF_STOPPER_PLATE
ＳＣＦストッパープレート
(1)
85 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
86 400-93694 SCF_STOPPER
ＳＣＦストッパー
(1)
87 400-93697 SCF_STOPPER_BR
ＳＣＦストッパー＿ＢＲ
(1)
88 400-93711 COLLAR
カラー
(1)
89 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
90 HX-0029400-00 FIXED BASE
固定ベース
(1)
91 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
92 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
93 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝２５
(1)
94 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
95 400-93663 COVER_RUL_L
カバー＿ＲＵＬ＿Ｌ
(1)
96 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５Ｘ１２Ｘ０．８
(1)
- 29 -

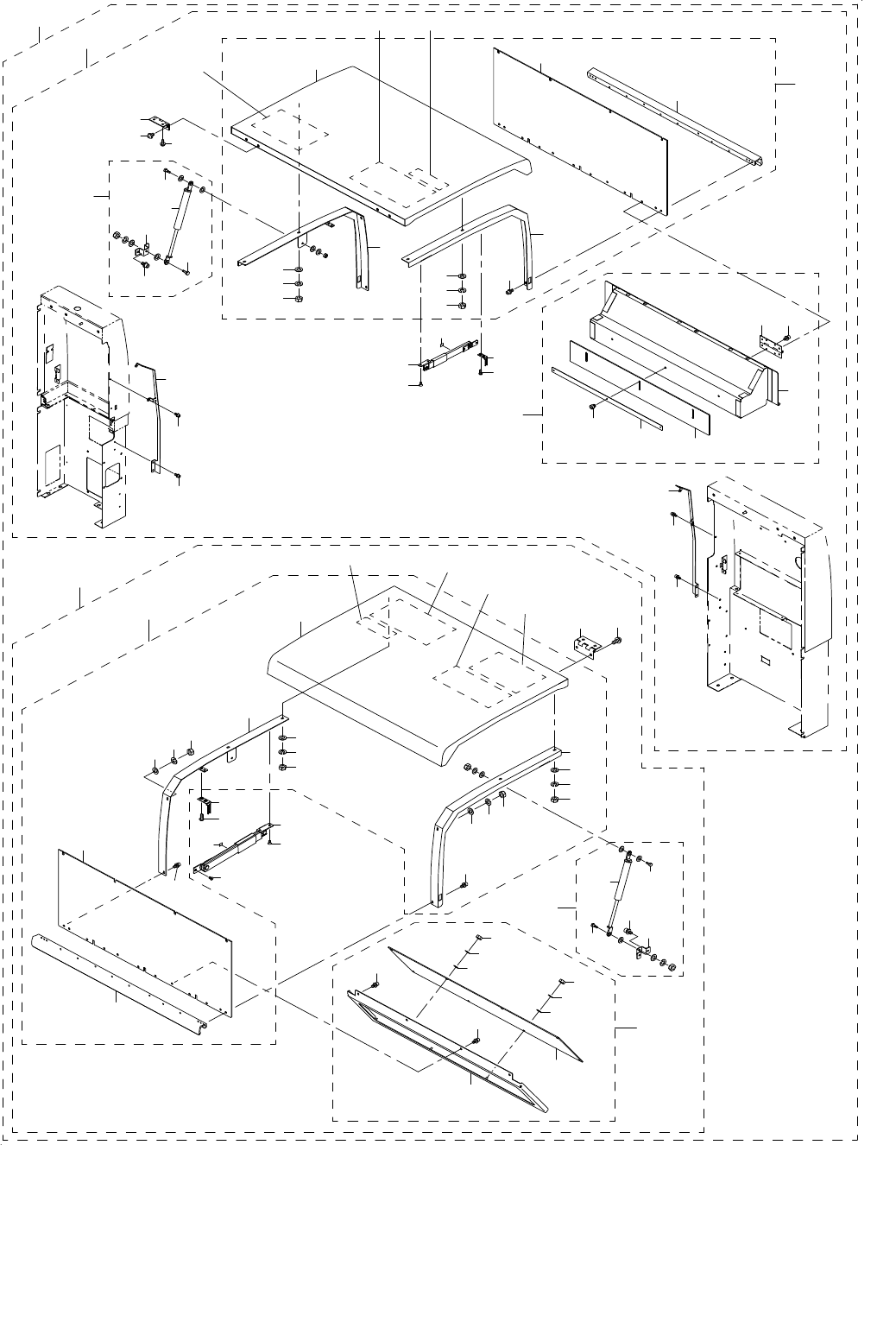

15.COVER COMPONENTS(3)
カバー関係（３）
39
40
41
46
11
12
14
15
16
64
62
23
22
21
24
65
63
63
22
26
26
27
33
35
70
71
34
49
50
51
52
54
53
48
55
56
58
57
59
8
9
10
8
9
10
8
9
10
9
10
8
25
28
56
58
6
5
3
12
15
17
18
19
17
18
19
67
69
68
42
47
43
44
45
45
44
43
60
66
61
37
30
29
72
31
32
38
13
20
4
36
2
60
1
7
