- 32 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-93737 ASM_COVER_SUL_L カバー＿ＳＵＬ＿Ｌ組 1 2 400-93672 COVER_SUL_L カバー＿ＳＵＬ＿Ｌ (1) 3 SL-6061292-TN SCREW 座金付き六角穴ボルト (2) 4 NM-3060810-SF FLANGE NUT M6 フランジ付きナット Ｍ ６ (4)…
- 31 -

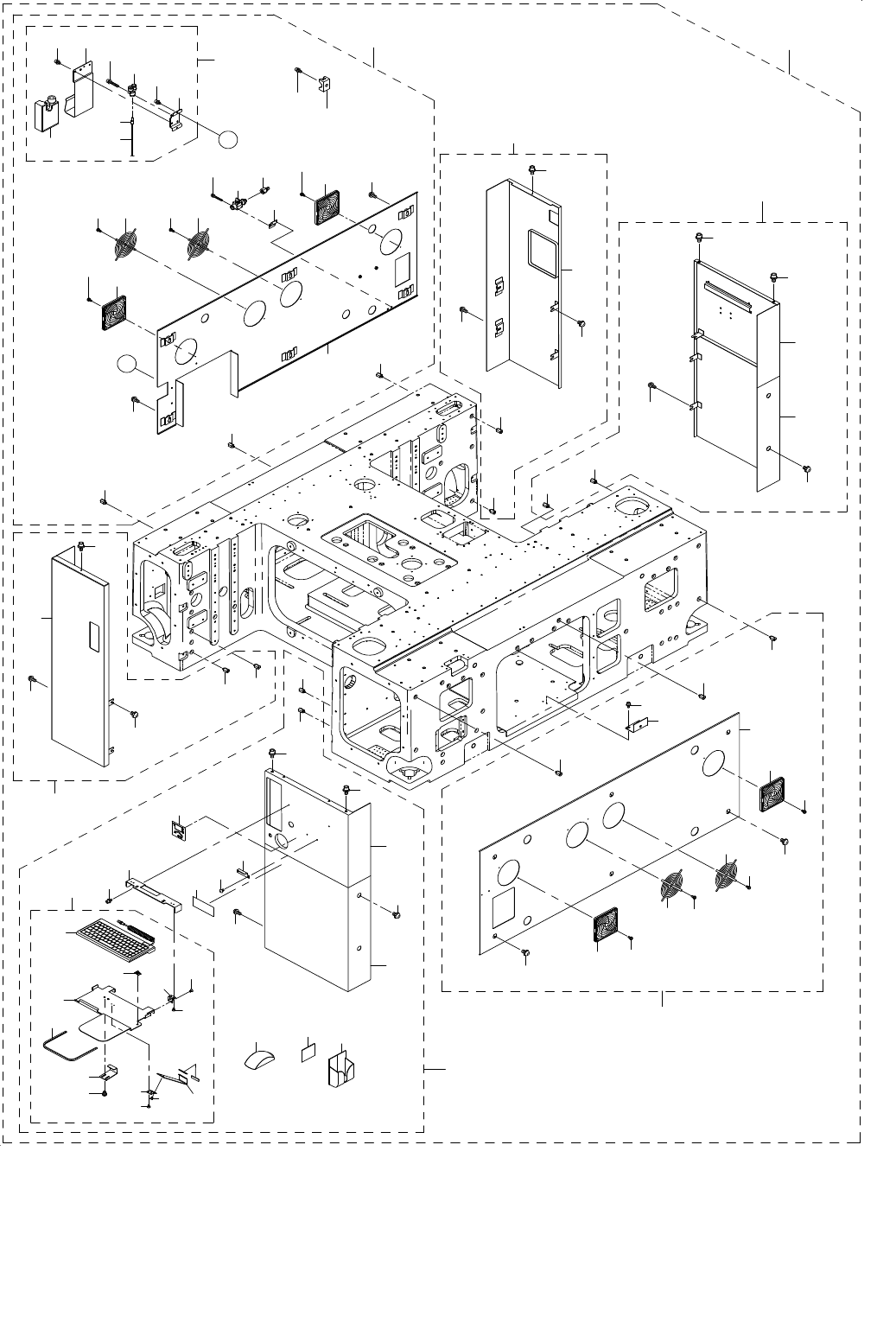

16.COVER COMPONENTS(4)
カバー関係（４）
2
10
11
11
7
6
8
15
14
16
17
18
20
21
13
13
26
5
5
22
23
31
32
33
31
36
28
35
29
38
3
3
39
39
39
43
44
41
42
40
43
44
41
42
40
48
49
49
49
51
58
52
53
50
57
55
63
64
62
61
60
66
70
68
69
71
67
47
12
1
19
9
34
4
27
37
30
60
61
62
63
64
65
A
A
45
25
B
B
24
54
59
54
59
56
46
- 32 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93737 ASM_COVER_SUL_L
カバー＿ＳＵＬ＿Ｌ組
1
2 400-93672 COVER_SUL_L
カバー＿ＳＵＬ＿Ｌ
(1)
3 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
4 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(4)
5 SL-6040892-TN BOLT
座金付き六角穴ボルト
(5)
6 400-93670 COVER_SPT_BAR_L
カバーサポートバー＿Ｌ
(3)
7 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(3)
8 SL-6041092-TN SCREW
座金付き六角穴ボルト
(6)
9 400-93738 ASM_COVER_SUR_L
カバー＿ＳＵＲ＿Ｌ組
1
10 400-93675 COVER_SUR_L
カバー＿ＳＵＲ＿Ｌ
(1)
11 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
12 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(4)
13 SL-6040892-TN BOLT
座金付き六角穴ボルト
(5)
14 400-93671 COVER_SPT_BAR_R
カバーサポートバー＿Ｒ
(3)
15 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(3)
16 SL-6041092-TN SCREW
座金付き六角穴ボルト
(6)
17 400-97797 SIDE_COVER_U
サイドカバーＵ
(1)
18 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
19 400-93739 ASM_COVER_SMR_L
カバー＿ＳＭＲ＿Ｌ組
1
20 400-93669 COVER_SMR_L
カバー＿ＳＭＲ＿Ｌ
(1)
21 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(4)
22 400-93700 SIDE_COVER
サイドカバー
(1)
23 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
24 400-93740 ASM_COVER_SML_L
カバー＿ＳＭＬ＿Ｌ組
1
25 400-93668 COVER_SML_L
カバー＿ＳＭＬ＿Ｌ
(1)
26 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(4)
27 400-93743 ASM_COVER_CUC_L
カバー＿ＣＵＣ＿Ｌ組
1
28 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(6)
29 NM-3034000-SF FLANGE NUT
フランジナット Ｍ３
(6)
30 400-93658 COVER_CUC_L
カバー＿ＣＵＣ＿Ｌ
(1)
31 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
32 HX-0029400-00 FIXED BASE
固定ベース
(5)
33 SL-4030891-SC SCREW M3X8
なべ小ねじ セムス Ｍ３ Ｌ＝８
(5)
34 400-92440 BASIC FAN ASM
ファン組
(3)
35 NM-3034000-SF FLANGE NUT
フランジナット Ｍ３
(6)
36 HM-0010100-10 FILTER
フィルター
(3)
37 400-93744 ASM_COVER_CUL_L
カバー＿ＣＵＬ＿Ｌ組
1
38 400-93657 COVER_CUL_L
カバー＿ＣＵＬ＿Ｌ
(1)
39 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
40 400-93774 ASM_STOPPER_SUPPORT
ストッパーサポート組
(2)
41 400-49671 COVER CUSHION
カバークッション
(1)
42 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
43 400-93701 STOPPER_SUPPORT
ストッパーサポート
(1)
44 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(2)
45 400-93745 ASM_COVER_CUR_L
カバー＿ＣＵＲ＿Ｌ組
1
46 400-48045 SIGNAL TOWER LIGHT ASM
シグナルタワーライト組
(1)
47 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
48 400-93659 COVER_CUR_L
カバー＿ＣＵＲ＿Ｌ
(1)
49 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
50 400-93775 ASM_SAFETY_SW_F
セーフティスイッチＦ組
(1)
51 400-93690 SAFETY_SW_BR_F
セーフティスイッチ＿ＢＲ＿Ｆ
(1)
52 400-02254 COVER OPEN SWITCH CABLE ASM
カバーオープンＳＷ
(1)
53 SL-6042042-TN SCREW
座金付き六角穴ボルト
(2)
54 NM-3040520-SF FLANGE NUT M4
フランジナツト
(4)
55 400-93776 ASM_SAFETY_SW_R
セーフティスイッチＲクミ
(1)
56 400-93691 SAFETY_SW_BR_R
セーフティスイッチ＿ＢＲ＿Ｒ
(1)
57 400-02254 COVER OPEN SWITCH CABLE ASM
カバーオープンＳＷ
(1)
58 SL-6042042-TN SCREW
座金付き六角穴ボルト
(2)
59 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
60 400-93774 ASM_STOPPER_SUPPORT
ストッパーサポート組
(2)
61 400-93701 STOPPER_SUPPORT
ストッパーサポート
(1)
62 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(2)
63 400-49671 COVER CUSHION
カバークッション
(1)
64 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
65 400-93772 ASM_CONNECTOR_BR
コネクターＢＲ組
(1)
66 400-93713 CONNECTOR_BR
コネクター＿ＢＲ
(1)
67 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
68 400-46586 REPEATER BRACKET
リピータブラケット
(1)
69 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(4)
70 400-44518 IEEE1394 REPEATER BOARD
ＩＥＥＥ１３９４リピータボード
(1)
71 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
- 33 -

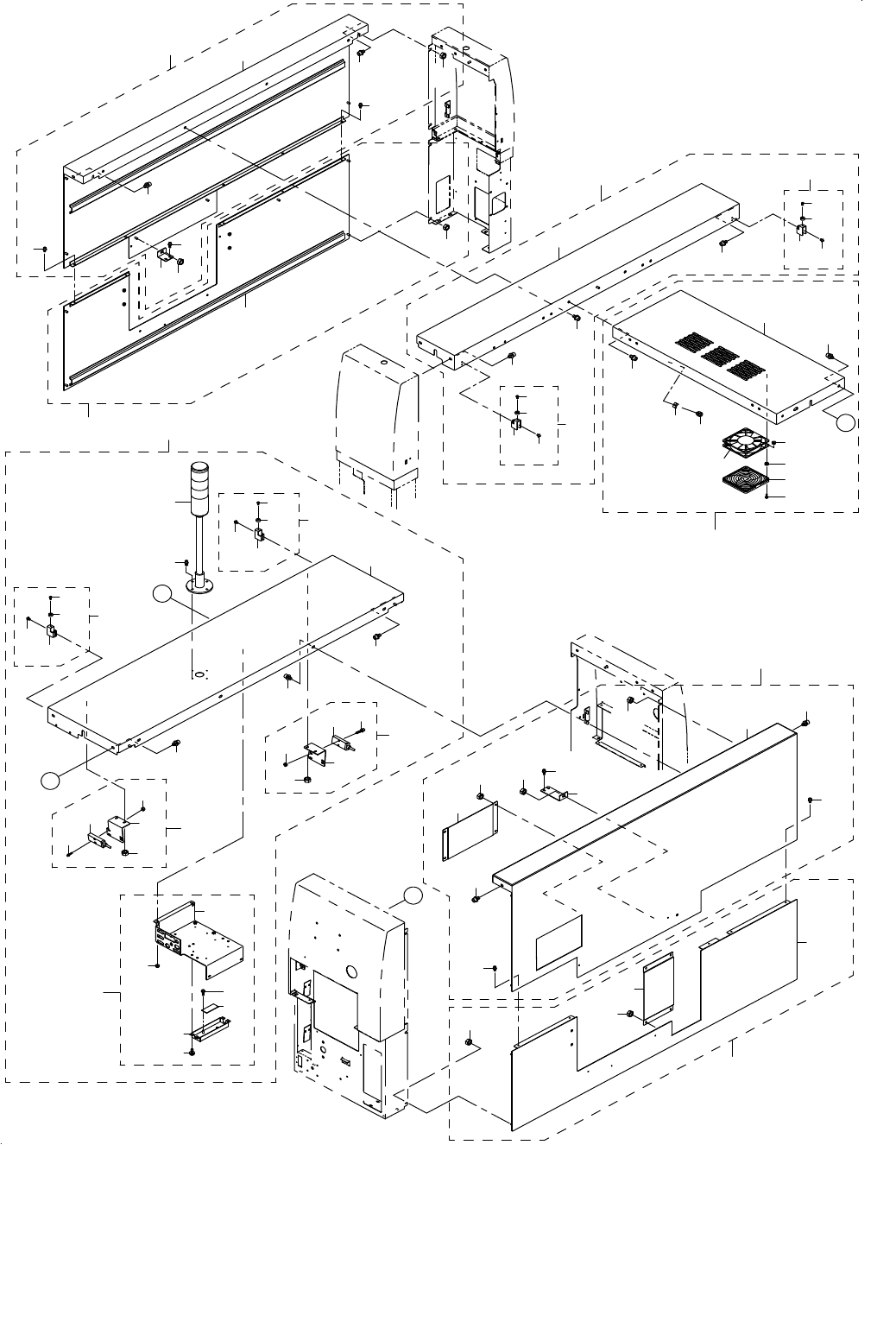

17.COVER COMPONENTS(5)
カバー関係（５）
6
8
8
9
9
10
11
12
13
16
15
24
18
18
18
18
24
21
17
23
22
19
14
26
3
27
7
31
31
30
30
29
29
28
35
36
36
37
38
34
40
41
41
42
42
43
39
64
64
65
66
63
65
66
5455
54
55
56
68
69
69
70
71
70
71
72
73
72
73
75
76
67
48
49
49
46
50
51
52
53
47
60
61
62
74
74
59
59
59
44
25
20
37
74
1
A
A
45
2
58
57
33
32
4
5
6
