- 40 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 #02....EXCEPT EN ＥＮ を除く #03....FOR 3020 ３０２０用 #04....FOR 3020R ３０２０ Ｒ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-98786 ASM_COVER_RUR_XL カバー＿ＲＵＲ＿ＸＬ組 1 2 400-97783 COVER_…
- 39 -

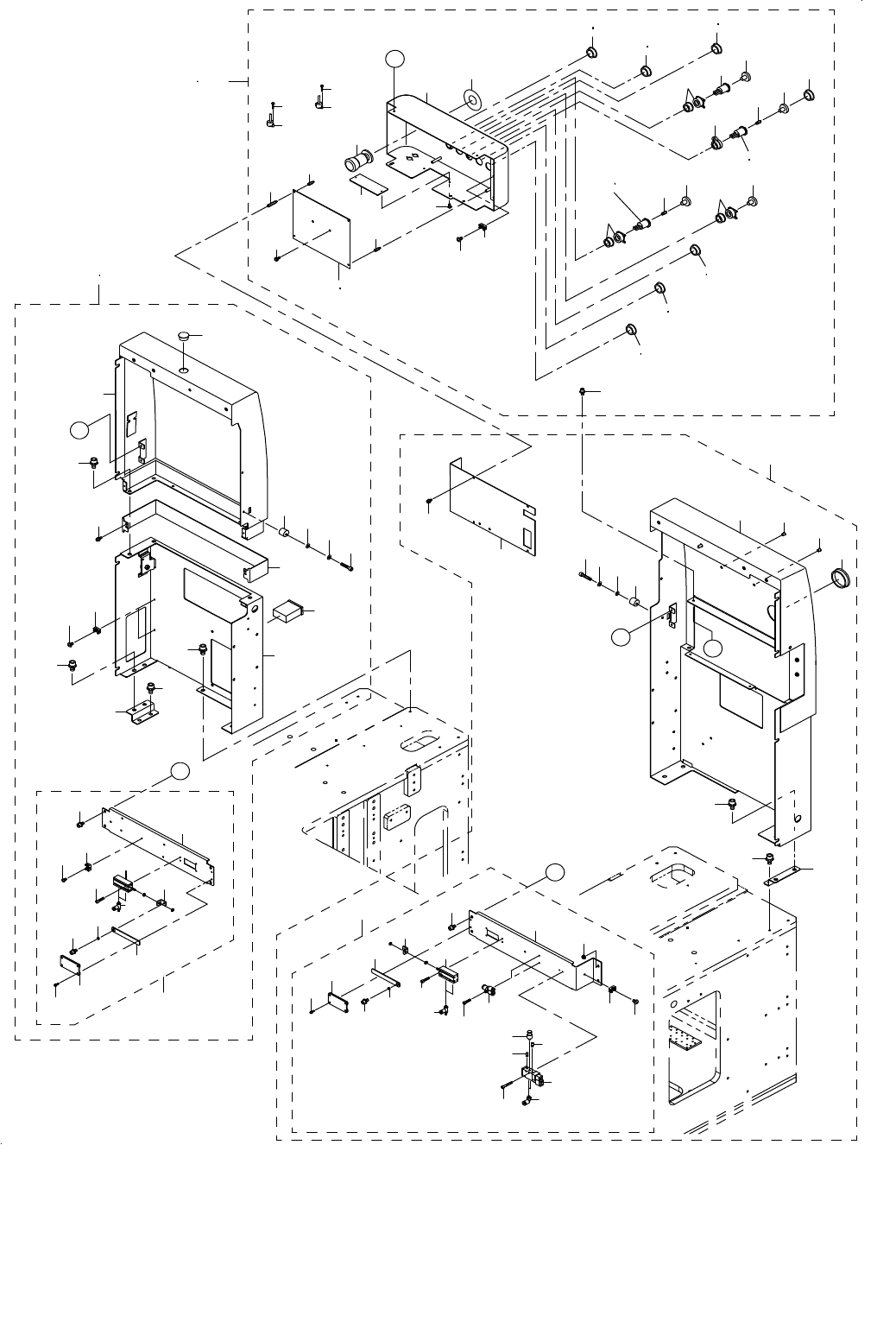

20.COVER COMPONENTS(8)(TYPE XL)
カバー関係（８）（ＸＬ 仕様）
45
45
44
43
2
3
5
4
8
9
7
19
20
21
22
24
14
16
17
13
18
25
90
28
29
11
12
13
23
30
10
35
32
62
64
60
61
40
64
63
38
39
41
59
47
96
67
68
92
69
70
71
74
75
76
95
79
82
83
85
88
86
89
84
81
87
96
A
A
1
36
37
78
B
B
46
65
66
50
48
51
52
52
52
53
54
55
56
56
57
58
57
58
57
58
57
58
57
58
58
48
49
57
58
48
49
94
93
33
33
6
42
C
C
15
27
91
80
34
26
31
77
73
72
- 40 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....EXCEPT EN ＥＮ を除く
#03....FOR 3020 ３０２０用
#04....FOR 3020R ３０２０ Ｒ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-98786 ASM_COVER_RUR_XL
カバー＿ＲＵＲ＿ＸＬ組
1
2 400-97783 COVER_RNR_XL
カバーＲＵＲ＿ＸＬ
(1)
3 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
4 400-93674 COVER_SUPPORT_R
カバー＿サポート＿Ｒ
(1)
5 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
6 HX-0032600-0P GROMMET
ドームプラグ
(1)
7 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
8 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
9 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝２５
(1)
10 400-98805 ASM_SCF_LOCK_UNIT_RR_XL
ＳＣＦロックユニットＲＲ＿ＸＬ組
(1)
11 400-92587 COVER LOCK SV ASM
カバーロック ＳＶ組
(1)
12 SM-6852002-TN SCREW
六角穴ボルト Ｍ２．５ Ｌ＝２０
(1)
13 400-46535 CHECK VALVE
チェックバルブ
(1)
14 PA-1001524-A0 AIR CYLINDER
エアシリンダ
(1)
15 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(2)
16 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
17 PX-0505010-00 SILENCER
消音器
(2)
18 400-93694 SCF_STOPPER
ＳＣＦストッパー
(1)
19 400-97796 SCF_STOPPER_RAR_R_XL
ＳＣＦストッパーバー＿Ｒ＿ＸＬ
(1)
20 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
21 400-93698 SCF_STOPPER_PLATE
ＳＣＦストッパープレート
(1)
22 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
23 400-93697 SCF_STOPPER_BR
ＳＣＦストッパー＿ＢＲ
(1)
24 400-93711 COLLAR
カラー
(1)
25 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
26 PJ-3080400-06 UNION
ユニオンワイ
(4)
27 SM-6031202-TN SCREW M3X12
六角穴ボルト Ｍ３Ｘ１２
(2)
28 HX-0029400-00 FIXED BASE
固定ベース
(2)
29 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
30 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
31 NM-3040520-SF FLANGE NUT M4
フランジナット
(2)
32 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
33 400-97798 HOLE_PLUGS_HP1
ホールプラグ＿ＨＰ１
(4)
34 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５Ｘ１２Ｘ０．８
(1)
35 400-97768 SWITCH_PANEL_COVER_F
スイッチパネルカバーＦ
(1)
36
#01
400-93768 ASM_SWITCH_PANEL_R(EN)
スイッチパネル＿Ｒ＿（ＥＮ）組
1
37 400-93767 ASM_SWITCH_PANEL_R
スイッチパネル＿Ｒ組
1
38 HX-0029400-00 FIXED BASE
固定ベース
(3)
39 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
40 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(2)
41 E1326-715-000 EMERGENCY SEAL
エマージェンシシール
(1)
42 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
43 400-99473 R-MOUSE CABLE ASM
Ｒ−マウスケーブル組
(1)
44 400-99474 R-KEY BOARD CABLE ASM
Ｒ−キーボードケーブル組
(1)
45 SL-4021291-SC SCREW M2 L=12
座金付きなべ小ねじ Ｍ２ Ｌ＝１２
(2)
46 400-93707 HOD_CONECTOR_COVER
ＨＯＤコネクタカバー
(1)
47 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
(2)
48 HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(4)
49
#01
HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(3)
50
#02
HA-0053400-7A LED YELLOW
ＬＥＤ 黄
(1)
51 HA-0053400-70 LED GREEN
ＬＥＤ 緑
(1)
52 HA-0055200-30 BEZEL
ベゼル
(3)
53
#02
HA-0053400-4A BEZEL
ベゼル（カバー付き）
(1)
54 HA-0055200-10 LED RED
ＬＥＤ 赤
(1)
55
#02
HA-0055200-1A LENSE YELLOW
レンズ 黄
(1)
56 HA-0055200-1B LENSE GREEN
レンズ 緑
(2)
57 HX-0032600-0A BUSH
ブッシュ
(6)
58
#01
HX-0032600-0A BUSH
ブッシュ
(7)
59
#02
400-92860 EMG SW(R) ASM
非常停止スイッチ（Ｒ）組
(1)
60 400-92481 OPERATION PCB REAR10 ASM
オペレーション基板リア１０組
(1)
61
#01
400-92483 OPERATION PCB REAR10 ASM(EN)
オペレーション基板リア１０組（ＥＮ）
(1)
62 400-93647 SWITCH_PANEL
スイッチパネル
(1)
63 HX-0035400-0M STUD
基板サポート
(4)
64 HX-0035400-0H SPACER
スペーサ
(6)
65
#04
400-98790 ASM_COVER_RUL_3020R_XL
カバー＿ＲＵＬ＿３０２０Ｒ＿ＸＬ組
1
66
#03
400-98788 ASM_COVER_RUL_3020_XL
カバー＿ＲＵＬ＿３０２０＿ＸＬ組
1
67 400-93644 TOP_COVER_R_XL
トップカバー＿ＸＲ＿Ｌ
(1)
68 SL-6061292-TN SCREW
座金付き六角穴ボルト
(3)
69 400-93708 HOLE_PLUGS_HP11
ホールプラグ＿ＨＰ１１
(1)
70 400-93622 TOP_COVER_RM_XL
トップカバー＿ＲＭ＿ＸＬ
(1)
71 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
72 400-93673 COVER_SUPPORT_L
カバー＿サポート＿Ｌ
(1)
73 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
74 400-99144 HOUR METER ASM
アワーメータ組
(1)
75 HX-0029400-00 FIXED BASE
固定ベース
(2)
76
#03
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
77 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５Ｘ１２Ｘ０．８
(1)
78 400-98807 ASM_SCF_LOCK_UNIT_RL_XL
ＳＣＦロックユニットＲＬ＿ＸＬ組
(1)
79 PA-1001524-A0 AIR CYLINDER
エアシリンダ
(1)
80 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(2)
81 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
82 400-93819 SCF_STOPPER_BAR_L_XL
ＳＣＦストッパーバー＿Ｌ＿ＸＬ
(1)
83 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
84 400-93698 SCF_STOPPER_PLATE
ＳＣＦストッパープレート
(1)
85 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
86 400-93694 SCF_STOPPER
ＳＣＦストッパー
(1)
87 400-93697 SCF_STOPPER_BR
ＳＣＦストッパー＿ＢＲ
(1)
88 400-93711 COLLAR
カラー
(1)
89 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
90 HX-0029400-00 FIXED BASE
固定ベース
(2)
91 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
92 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
93 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝２５
(1)
94 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
95 400-93812 COVER_RUL_XL
カバー＿ＲＵＬ＿ＸＬ
(1)
96 SL-6061292-TN SCREW
座金付き六角穴ボルト
(5)
- 41 -

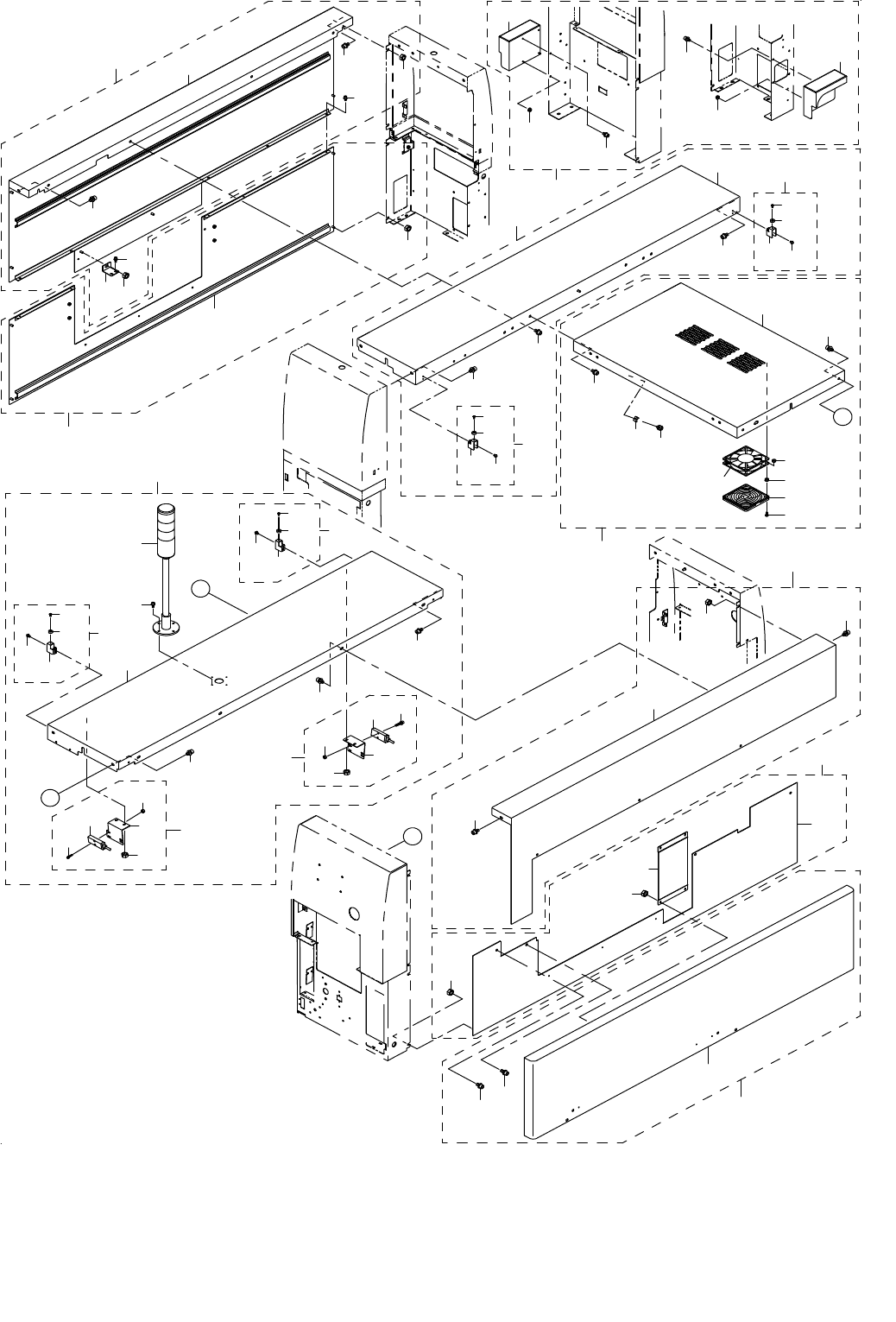

21.COVER COMPONENTS(9)(TYPE XL)
カバー関係（９）（ＸＬ 仕様）
2
10
11
11
7
6
8
18
19
24
5
20
21
29
34
26
33
27
36
3
3
37
37
37
41
42
39
40
38
41
42
39
40
38
46
47
47
47
49
56
50
51
48
55
61
62
60
59
58
12
1
9
32
4
25
35
28
58
59
60
61
62
A
A
43
23
B
22
52
57
52
57
54
17
29
B
30
31
53
14
16
15
13
66
65
67
67
66
64
63
45
44
