- 46 - NOTE( 注記 ) #01....FRONT IS M/E BANK COMMONNESS AT フロントが固定バンク時、メカ／電 動バンク共通 A FIXED BANK. #02....REAR IS M/E BANK COMMONNESS AT リアが固定バンク時、メカ／電動バンク共通 A FIXED BANK. #03....FRONT IS M/E BANK COMMONNESS AT フロントが交換台車仕様時、…
- 45 -

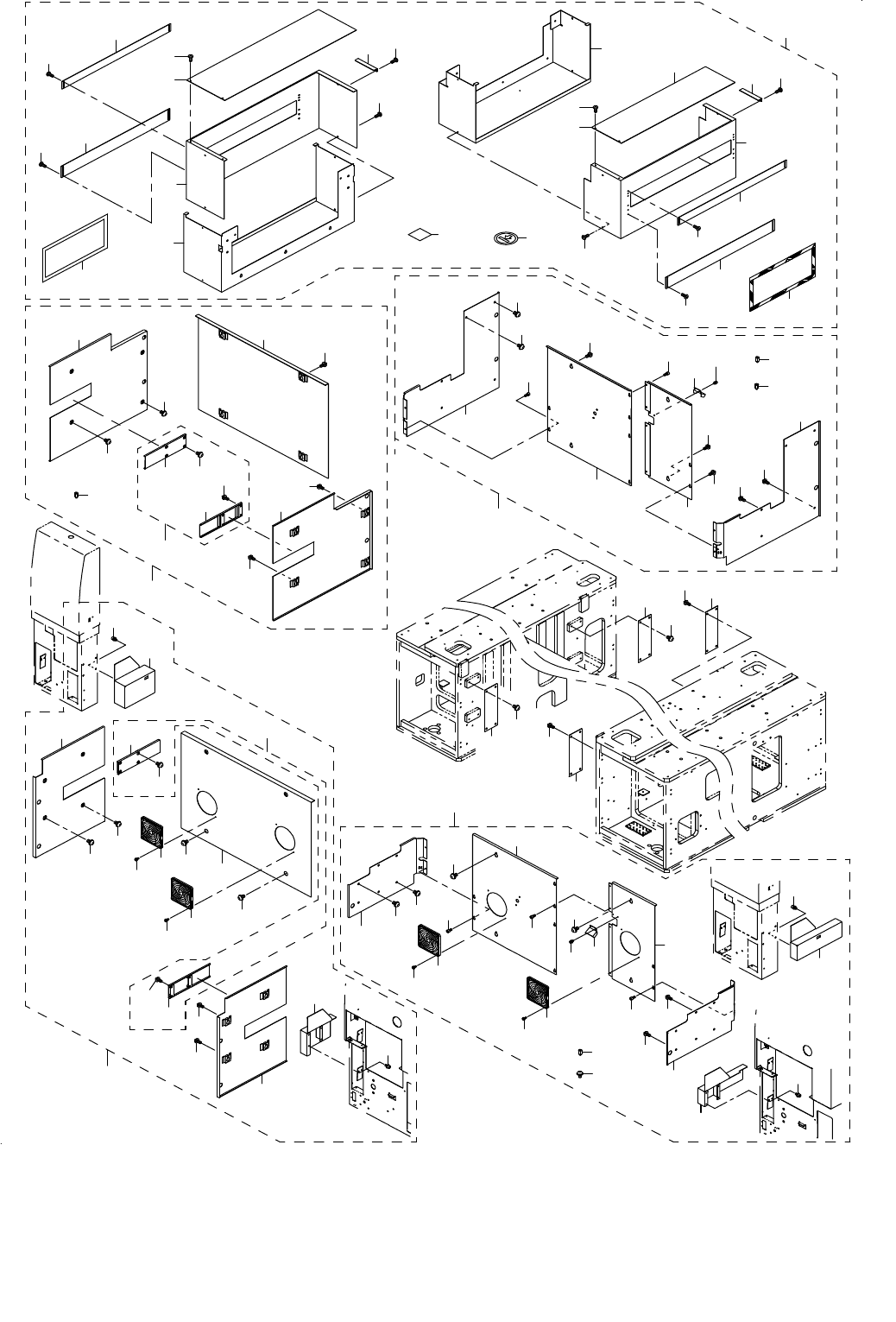

23.COVER COMPONENTS(11)(TYPE XL)
カバー関係（１１）（ＸＬ 仕様）
6
11
12
2
3
4
10
11
11
8
9
11
11
11
11
13
12
8
11
9
7
4
11
5
10
11
1
14
64
75
66
68
73
74
74
41
35
24
31
30
22
21
19
19
28
17
16
17
30
31
29
29
36
63
55
34
62
20
65
26
27
25
25
42
43
33
33
44
35
37
38
39
40
51
52
60
48
50
50
54
53
54
53
46
59
59
60
58
56
57
15
56
67
69
70
70
67
71
45
72
32
76
23
65
77
43
61
78
78
79
79
79
78
78
79
47
49
18
- 46 -
NOTE( 注記 ) #01....FRONT IS M/E BANK COMMONNESS AT フロントが固定バンク時、メカ／電動バンク共通
A FIXED BANK.
#02....REAR IS M/E BANK COMMONNESS AT リアが固定バンク時、メカ／電動バンク共通
A FIXED BANK.
#03....FRONT IS M/E BANK COMMONNESS AT フロントが交換台車仕様時、メカ／電動バンク共通
THE CHANGER TRUCK SPECIFICATION.
#04....REAR IS M/E BANK COMMONNESS AT リアが交換台車仕様時、メカ／電動バンク共通
THE CHANGER TRUCK SPECIFICATION.
#05....FOR OPTION オプション用
#06....FOR CHANGER TRUCK 交換台車用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#05
400-71466 CONVEYOR COVER 3020(XL) ASSY
コンベアカバー３０２０（ＸＬ）組
1
2 400-93821 CONV_COVER_L_XL
搬送カバー＿ＸＬ
(1)
3 400-93822 CONV_SIDE_COVER_L_XL
搬送サイドカバー＿ＸＬ
(1)
4 400-93823 CONV_UPPER_COVER_L_XL
搬送上カバー＿ＸＬ
(1)
5 400-97774 CONV_COVER_R_XL
搬送カバー＿Ｒ＿ＸＬ
(1)
6 400-97775 CONV_SIDE_COVER_R_XL
搬送サイドカバー＿Ｒ＿ＸＬ
(1)
7 400-97776 CONV_UPPER_COVER_R_XL
搬送上カバー＿Ｒ＿ＸＬ
(1)
8 400-92186 EN_COVER_SHUTTER_U_XL
ＥＮカバーシャッタＵ＿ＸＬ
(2)
9 400-92187 EN_COVER_SHUTTER_B_XL
ＥＮカバーシャッタＢ＿ＸＬ
(2)
10 400-27245 CONVEYOR COVER STOPPER(E EN)
搬送カバーストッパ（Ｅ ＥＮ）
(2)
11 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(42)
12 400-01490 TAPE
テープ
(3.6)
13 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(4)
14 E5721-729-000 LABEL
荷重禁止シール
(2)
15
#01
400-93748 ASM_BANK_COVER_F_L
バンクカバー＿Ｆ＿Ｌ組
1
16 400-93677 BANK_COVER_FL_L
バンクカバー＿ＦＬ＿Ｌ
(1)
17 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
18 400-93678 BANK_COVER_FR_L
バンクカバー＿ＦＲ＿Ｌ
(1)
19 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
20 400-93750 ASM_BANK_COVER_PLATE
バンクカバープレート組
(1)
21 400-93722 BANK_COVER_PLATE_L
バンクカバープレート＿Ｌ
(1)
22 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
23 400-93723 BANK_COVER_PLATE_R
バンクカバープレート＿Ｒ
(1)
24 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
25 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
26 400-97761 FEEDER_SIDE_COVER_FL
フィーダーサイドカバーＦＬ
(1)
27 400-97762 FEEDER_SIDE_COVER_FR
フィーダーサイドカバーＦＲ
(1)
28 400-93676 BANK_COVER_FC_L
バンクカバー＿ＦＣ＿Ｌ
(1)
29 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
30 HM-0010100-10 FILTER
フィルター
(2)
31 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
32
#02
400-93749 ASM_BANK_COVER_R_L
バンクカバー＿Ｒ＿Ｌ組
1
33 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
34 400-93681 BANK_COVER_RR_L
バンクカバー＿ＲＲ＿Ｌ
(1)
35 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
36 400-93750 ASM_BANK_COVER_PLATE
バンクカバープレート組
(1)
37 400-93722 BANK_COVER_PLATE_L
バンクカバープレート＿Ｌ
(1)
38 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
39 400-93723 BANK_COVER_PLATE_R
バンクカバープレート＿Ｒ
(1)
40 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
41 400-01512 COVER STUD YF
カバースタッドＹＦ
(4)
42 400-93679 BANK_COVER_RC_L
バンクカバー＿ＲＣ＿Ｌ
(1)
43 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
44 400-93680 BANK_COVER_RL_L
バンクカバー＿ＲＬ＿Ｌ
(1)
45
#03
400-93751 ASM_T_BANK_COVER_F_L
Ｔバンクカバー＿Ｆ＿Ｌ組
1
46 400-93828 T_FEEDER_SIDE_COVER_FL
Ｔ＿フィーダーサイドカバーＦＬ
(1)
47 400-93829 T_FEEDER_SIDE_COVER_FR
Ｔ＿フィーダーサイドカバーＦＲ
(1)
48 400-93682 T_BANK_COVER_FCL_L
Ｔ＿バンクカバー＿ＦＣＬ＿Ｌ
(1)
49 400-93683 T_BANK_COVER_FCR_L
Ｔ＿バンクカバー＿ＦＣＲ＿Ｌ
(1)
50 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
51 400-93710 CHIP_COVER
チップカバー
(1)
52 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
53 HM-0010100-10 FILTER
フィルター
(2)
54 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
55 400-93686 T_BANK_COVER_FL_L
Ｔ＿バンクカバー＿ＦＬ＿Ｌ
(1)
56 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
57 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
58 400-93687 T_BANK_COVER_FR_L
Ｔ＿バンクカバー＿ＦＲ＿Ｌ
(4)
59 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(6)
60 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
61 SL-6040892-TN BOLT
座金付き六角穴ボルト
(8)
62 400-01512 COVER STUD YF
カバースタッドＹＦ
(4)
63 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(1)
64
#04
400-93752 ASM_T_BANK_COVER_R_L
Ｔバンクカバー＿Ｒ＿Ｌ組
1
65 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(5)
66 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
67 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(6)
68 400-93684 T_BANK_COVER_RCL_L
Ｔ＿バンクカバー＿ＲＣＬ＿Ｌ
(1)
69 400-93685 T_BANK_COVER_RCR_L
Ｔ＿バンクカバー＿ＲＣＲ＿Ｌ
(1)
70 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
71 400-93710 CHIP_COVER
チップカバー
(1)
72 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
73 400-93688 T_BANK_COVER_RL_L
Ｔ＿バンクカバー＿ＲＬ＿Ｌ
(1)
74 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(5)
75 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
76 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
77 400-93689 T_BANK_COVER_RR_L
Ｔ＿バンクカバー＿ＲＲ＿Ｌ
(1)
78
#06
400-99492 BOTTOM_HOLE_COVER
ボトムホールカバー
4
79
#06
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
16
- 47 -
24.AIR COMPONENTS
エアー関係
16
3
13
9
10
11
12
17
22
23
21
24
25
26
33
19
18
20
30
6
7
27
28
32
14
29
54
21
8
15
31
