QA表 ＮＯ． 9 (1/2) ＮＯ． 9 (2/ 2) 机种 以L1为基准，以L2、L3为基准，使L 4在 ±10° 以内安装转动停止槽。 ①在安装 θ 带时， Z 滑动轴的转动停止角度是 ・ 以 L1 为基准， L2 为 ±10° 进行安装。 ・ 以 L3 为基准， L4 为 ±10° 进行安装。 ②在 MS 参数 ｢ T 轴转动停止偏移量 ｣ 中是 ・ 以 L1 作为基准， L2 为 ±10° 。 发生卡盘类型吸嘴的识别角度异常 …

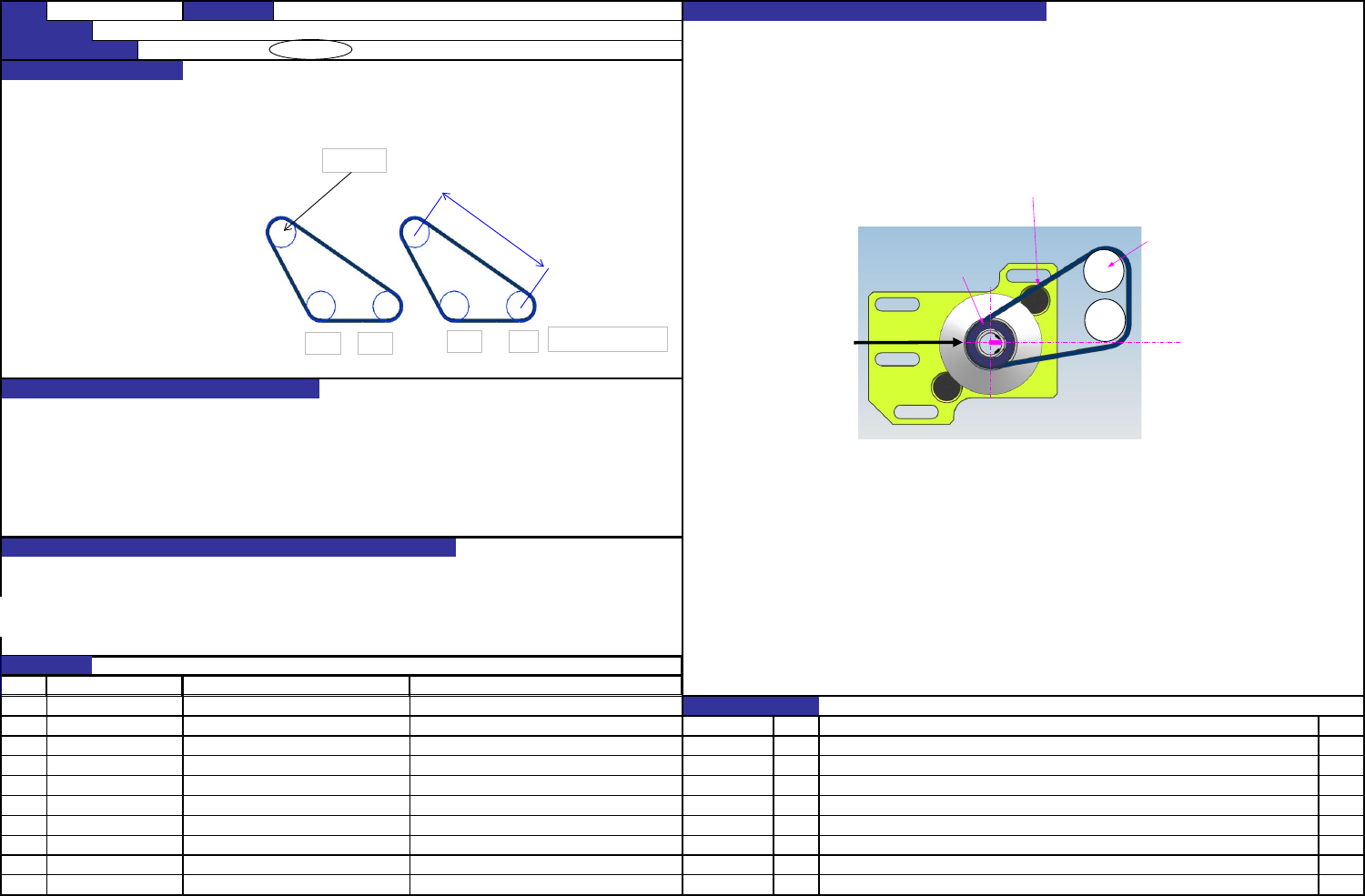

QA表
ＮＯ． 8 (1/2) ＮＯ． 8
(2/2
)
机种
确认方法
以张力计测量同步皮带Z的张力。
调整方法
把同步皮带Ｚ调整到适当张力。 使Z轴向上限限位移动。此时，电动机轴之记号的位置应是9点钟方向。
适宜张力 张力计设定值
10.5±1
Weight: 0.9 g/m
Width: 8.0 mm
Span: 45.0 mm
但是在厂区内再次实施张力调整时，也要调整到适宜张力值。
影响Ｚ的稳定时间（稳定特性），大大影响贴装精度。
贴装精度恶化。
ＬＡ测定异常
ＮＯ
①
②
③
④
⑤
⑥
⑦
ＮＯ． 担当人
⑧
⑨
⑩
变更履历
对象元件
货号
品名
有关质量特性
40134136
同步皮带Z(跑合运转后）
40136334
Z轴电动机
预想故障（应规格调整值不良而发生的故障）
JM-100
装置名称
贴装头
确认方法及调整方法（故障处理方法）
功能名称
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
Z皮带张力
即使是在装配工厂环境里已调整到适宜张力的皮带，由于交货后的厂区环境（温度、湿度）、运行时间关系，张
力值也会发生偏差。为此，对在厂区内确认张力时的容许值设置如下。
厂区中确认张力的容许值 ： 6.0～13.0 N
日期
内容
Z电动机
同步皮带Z
9点钟
2-8
QA表 ＮＯ． 9 (1/2) ＮＯ． 9
(2/2)
机种
以L1为基准，以L2、L3为基准，使L4在±10°以内安装转动停止槽。
①在安装θ带时，Z滑动轴的转动停止角度是
・以L1为基准，L2为±10°进行安装。
・以L3为基准，L4为±10°进行安装。
②在MS参数｢T轴转动停止偏移量｣ 中是
・以L1作为基准，L2为±10°。
发生卡盘类型吸嘴的识别角度异常
防止异形元件的识别异常
发生卡盘类型的吸嘴识别角度异常
异形元件的识别异常
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JM-100
确认方法及调整方法（故障处理方法）
功能名称
转动停止角度的调整
装置名称
贴装头
対象部品
预想故障（应规格调整值不良而发生的故障）
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
品番
品名
関連する品質特性
40206437
Z滑
动轴
J1
变更履历
日期
内容
※0°方向
Y
Ｘ
ＮＯ
对象元件
货号
品名
有关质量特性
转动停止槽
L1、L2
L3、L4
2-9
QA表 ＮＯ． 10 (1/2) ＮＯ． 10
(2/2
)
机种
确认方法
用张力计测量时序带
T
的张力。
调整方法
调整时序皮带Ｔ至适当的张力。 调整张力使皮带批号（打印的白字）处于下图位置，确认处于规格值内。
正式拧紧θ马达连接螺钉，再次测量张力值。
Ｗｅｉｇｈｔ： 0.9 g/m
张力计设定值
Ｗｅｉｇｈｔ：
Ｗｉｄｔｈ：
Ｓｐａｎ：
适当张力
高处16.6±1N（17.6N以下）
影响θ轴整定时间（时序特性），对贴片精度影响很大。
贴片精度恶化
发生马达振荡
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
预想故障（应规格调整值不良而发生的故障）
品名
有关质量特性
对象元件
货号
JM-100
装置名称
贴装头
确认方法及调整方法（故障处理方法）
功能名称
θ皮带张力
功能作用（规格调整值的意义）
40255503
T电动机皮带
变更履历
40136335
θ轴电动机
日期
内容
ＮＯ
对象元件
货号
品名
有关质量特性
张力测定位置
皮带批号
(印刷字)
θ马达滑轮
花键滑轮
Z1
θ马达
花键滑轮
Z2
Z3Z4
45.8
