QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2) 机种 确认方法 1. 将千分表装在贴装头上。 2. 测量正面侧轨道与X轴的平行度，确认在50μm以下。 ・ 正面侧轨道与X轴的平行度：50μm以内 3. 将校正块的上面作为千分表的“0”。 ・ 轨道的高度（与校正块的距离）：±20μm以内 4. 确认下图所示4个部位的轨道高度在±20μm以下。 调整方法 1. 将千分表装在贴装头上。 2. 测量正面侧轨道与X轴的平行度，调整到50μ…
QA表 ＮＯ．
1 (1/2)
ＮＯ．
1 (2/2)
机种
确认方法
1. 将基准（背面）侧的高度作为千分表的“0”。
2. 使传送宽度达最小，将千分表从基准（背面）侧移动到调整侧，测量高度，确认在0.1mm以内。
与Y轴之高度方向的平行度：0.1mm以内
调整方法
1. 将基准（背面）侧的高度作为千分表的“0”。
2. 使传送宽度达最小，将千分表从基准（背面）侧移动到调整侧，测量高度并调整到0.1mm以内。
抑制因基板尺寸引起的传送基准面的离差。
・ 贴片不良
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
4－1
JM-
50
装置名称
传送带
确认方法及调整方法（故障处理方法）
功能名称
导轴高度
编制日期
2011/1/31
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
40078507
GUIDE SH
变更履历
日期
内容
导轴
测量方向
QA表 ＮＯ．
2 (1/2)
ＮＯ．
2 (2/2)
机种
确认方法
1. 将千分表装在贴装头上。
2. 测量正面侧轨道与X轴的平行度，确认在50μm以下。
・ 正面侧轨道与X轴的平行度：50μm以内 3. 将校正块的上面作为千分表的“0”。
・ 轨道的高度（与校正块的距离）：±20μm以内 4. 确认下图所示4个部位的轨道高度在±20μm以下。
调整方法
1. 将千分表装在贴装头上。
2. 测量正面侧轨道与X轴的平行度，调整到50μm以下。
3. 将校正块的上面作为千分表的“0”。
4. 将下图所示4个部位的轨道高度调整到±20μm以下。
使吸附位置及高度达到一致。
・ 吸附出错
・ 芯片站立
・ 同时吸附不良
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
4－2
内容
40107775
RAIL GUIDE PLATE
变更履历
40107782 CONVEYOR RAIL
日期
对象元件
货号
品名
有关质量特性
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称
轨道位置
编制日期
2011/1/31
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
JM-
50
装置名称
传送带
确认方法及调整方法（故障处理方法）
“0”设定位置
测量面
测量位置（4处）

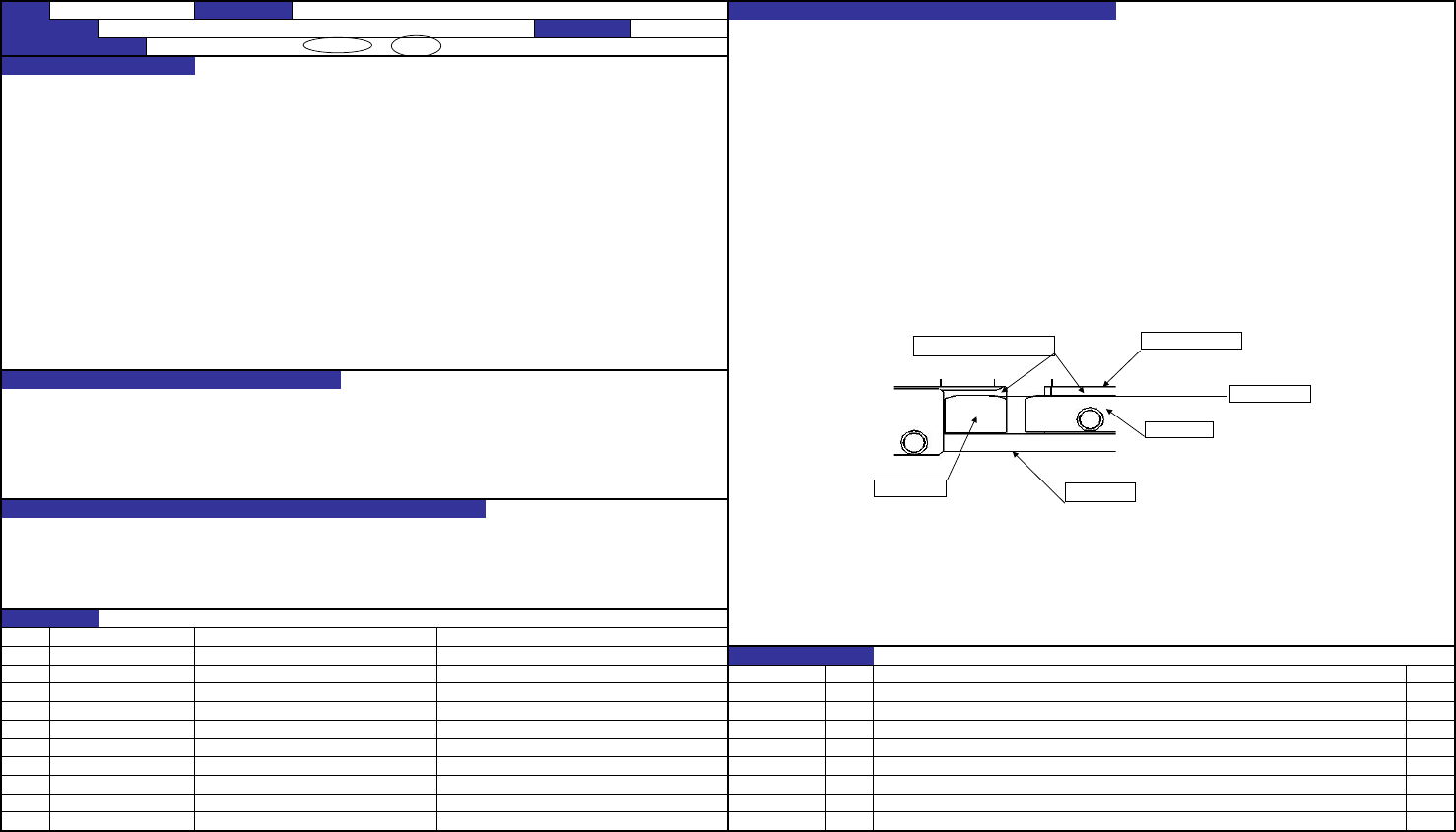

QA表 ＮＯ．
3 (1/2)
ＮＯ．
3 (2/2)
机种
确认方法
1. 将千分表装在贴装头上。
2. 将传送带轨道上面作为千分表的“0”。
・ 传送带轨道FL/FR/RL/RR和传送带轨道的高度：±0.1mm以内 3. 测量传送带轨道FL/FR/RL/RR的上面，确认在±0.1mm以内。
・ 传送带轨道及PWB导板（传送导板面）的真直度：0.3mm 4. 确认轨道导板和PWB导板的真直度已为0.3mm以内。
调整方法
1. 将千分表装在贴装头上。
2. 将传送带轨道上面作为千分表的“0”。
3. 测量传送带轨道FL/FR/RL/RR的上面，调整到±0.1mm以内。
4. 测量传送带轨道和PWB导板的真直度，调整到0.3mm。
使基板传送能顺利进行。
・ 传送故障
・ 皮带磨损
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
4－3
40107780 PWB GUIDE L
40107781 PWB GUIDE R
40107778 CONVEYOR RAIL RL
40107779
CONVEYOR RAIL RR
内容
40107776
CONVEYOR RAIL FL
40107777 CONVEYOR RAIL FR
40107775
RAIL GUIDE PLATE
变更履历
40107782 CONVEYOR RAIL
日期
对象元件
货号
品名
有关质量特性
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值)
（可以采用这样的装配方法，即把治具（标尺等）夹入传送带轨道，让PWB导板接触到治具。
但治具要使用满足上述真直度的产品。）
功能作用（规格调整值的意义）
功能名称
传送带轨道F、R的位置
编制日期
2011/1/31
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
JM-
50
装置名称
传送带
确认方法及调整方法（故障处理方法）
同一高度（±0.1mm）
传送带轨道
传送带轨道F(R)
PWB板导承
轨道导板
传送导板面
