QA表
机种
１．调整前请确认『ＤＣ电源输出电压的调整』。
２．转动传送步进马达，把５相步进驱动器上的『ＣＰ１』，『ＣＰ２』端子间
接到数字万用表进行测定。
驱动电流：１．４Ａ±０．００５Ａ／相 数字万用表的连接是『ＣＰ１』接”＋”，『ＣＰ２』接”－”。
３．『ＣＰ１』～『ＣＰ２』间的电压为
２．８Ｖ±０．０１Ｖ
慢慢转动『ＲＵＮ』。
４．步进驱动器上的设定开关如下图所示。
（与以前的机器设置不同，故需注意。）
１：OFF
２：ON
直接关系到传送用步进电动机的转矩。（中心环状缓冲器）
１．步进马达异常造成传送异常
２．步进马达温度上升
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JM-
50
装置名称
电气
确认方法及调整方法（故障处理方法）
功能名称
传送(AWC)步进马达驱动器设置
质量保证类别
功能・ 安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
40154209
5相步进驱动器 ＤＣ电源输出电压的调整
变更履历
日期
内容
对象元件
货号
品名
有关质量特性
ON
1 2
9-6
QA表
机种
１．把传感器灵敏度旋钮对准 『ＭＩＮ』 的位置。
２．把黑色消光(无光泽)轧花基板装到传感器的传送轨道。
３．将传感器敏感玻璃环氧树脂基础度的旋钮慢慢地从『MIN』向右旋转，指示灯亮为止停住，
能检出传送的基板，没有传送轨道等的误检出。 然后在此位置将调整槽的槽宽度一部分旋转到MAX侧。
可以检测黑色消光（无保护层）蚀刻基板和Ｆ面绿保护层Ｒ面，无保护层的蚀刻基板。
可以检测各种各样的基板，为了不检测安全护罩等基板以外的东西而调整。
基板的错误检知或未检知导致传送错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JM-
50
装置名称
电气
确认方法及调整方法（故障处理方法）
功能名称
传送传感器的设定(LEFT，RIGHT)
质量保证类别
功能・ 安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
对象元件
货号
品名
有关质量特性
40129046 SIDE SENSOR ASM
变更履历
日期
内容
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）

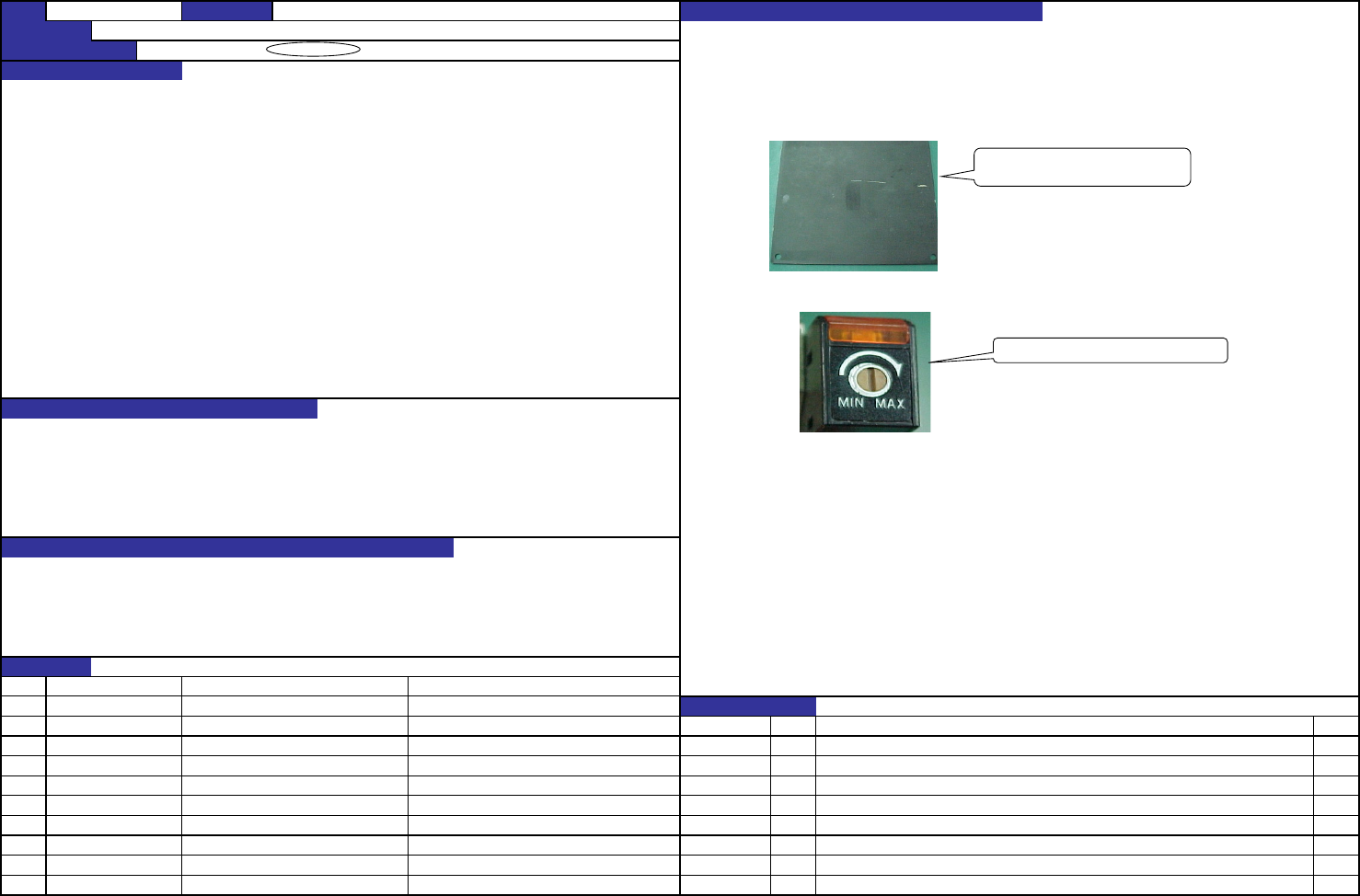

黑色消光（无阻力）环氧玻璃钢板
这个面朝向传感器调整旋钮
把旋钮槽宽度的一部分旋转到最大侧
9-7
QA表
机种
·ADC输入电压的调整（VR1的调整）
·ADC输入电压：（压力传感器输出电压×0.8）±0.01V
1. 空气压力测量电路的系数调整，直接与真空压力的测量值有关。
1. 因空气压力值异常而引起吸附、贴装动作异常的发生。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JM-
50
装置名称
电气
确认方法及调整方法（故障处理方法）
功能名称
MI BANK RELAY电路板VAC传感器等级
质量保证类别
功能・ 安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
日期
内容
对象元件
货号
品名
有关质量特性
预想故障（应规格调整值不良而发生的故障）
40206240 MI BANK RELAY PCB ASM ＤＣ电源输出电压的调整
变更履历
用电路板单体进行调整的情况下，请另行准备DC24V的电源，供电时使CN15的1、2或3脚为“+”，4、5或6脚为“-”。
*在以下的调整中，作业时对CN6请什么都不要连接。
① 按下图所示设定W1插座。
③ 测量测试端子(TE1)的电压，将此处测得的电压作为“Vsens”。
④ 一边用电压表观测ADC输入测试端子(TE4)的电压，一边旋转调整用VR(VR1)，把电压值调整为
(Vsens×0.8)±0.01V
。
⑤ 按下图所示设定W1插座。
注１: 用电路板单体进行调整时，DC24V电源电压应为24V±0.1V。如果用整机，
应在DC电压的确认/调整之后进行。
注２: 测定以及基准电压源的GND应使用测试端子TE5。
注３: 调整完成的旋钮(VR1)应涂铁赭土。
W1
2 1
W1
2 1
