QA表 机种 1. 要参考图１的配置图把位置控制卡的卡ID选择用开关设定为以下值。 2. 要用标签打印机等在槽号 5的位置控制卡(卡ID：1 )的面板上粘贴“CLI NCH”标签。 把位置控制卡的卡ID选择用开关设定为以下值 设置是为了进行伺服放大器与定位板之间的正常通信动作 发生定位板与伺服放大器之间的SSCNE T通信错误 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ JM- 50 装置名称 电气 确认方法及调整方法…
QA表
机种
・确认
断开电源，重新启动，再次启动IPConfig.exe。

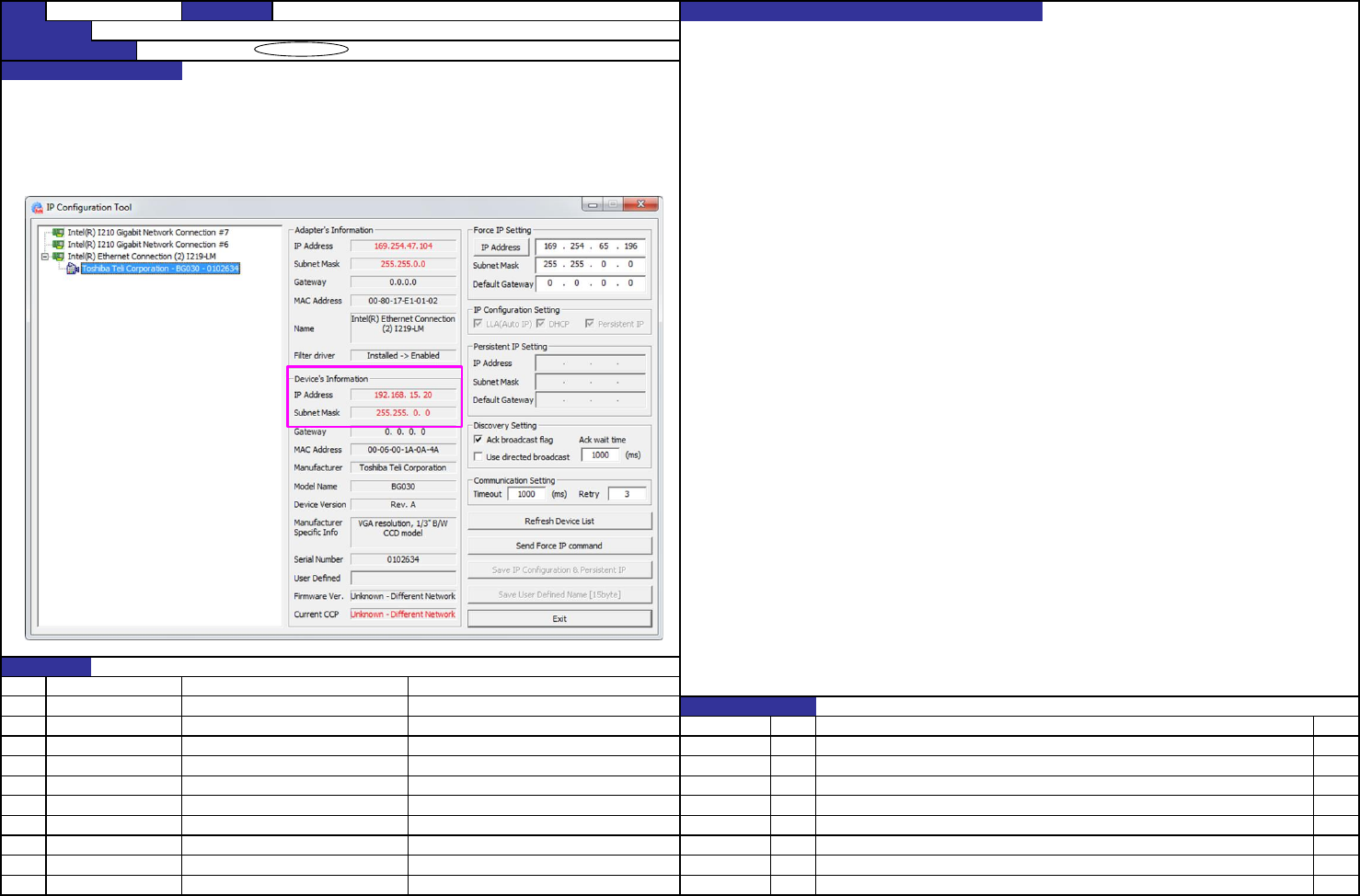

请确认Device's Information 的IP Address已设置为 192.168.15.20。
请确认Device's Information 的Subnet Mask 已设置为 255.255.0.0。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
功能名称
OCC照相机的IP地址设置
质量保证类别
功能・ 安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
对象元件
货号
品名
有关质量特性
JM-
50
装置名称
电气
确认方法及调整方法（故障处理方法）
40205766 CAMERA
变更履历
日期
内容
9-12
QA表
机种
1. 要参考图１的配置图把位置控制卡的卡ID选择用开关设定为以下值。
2. 要用标签打印机等在槽号 5的位置控制卡(卡ID：1)的面板上粘贴“CLINCH”标签。
把位置控制卡的卡ID选择用开关设定为以下值
设置是为了进行伺服放大器与定位板之间的正常通信动作
发生定位板与伺服放大器之间的SSCNET通信错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JM-
50
装置名称
电气
确认方法及调整方法（故障处理方法）
功能名称
设定位置控制卡的卡ID
质量保证类别
功能・ 安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
控制装置
槽号
卡ID 卡ID选择用开关（SW 1）
控制装置
槽号
卡ID
4 0
4 0
1
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
40196265 POSITION BOARD
变更履历
日期
内容
部是开关的设置部
* 部是开关的设定位置。
2
ON
１ 3 4
“CLINCH”标签
仅限槽号5的位置控制卡(卡ID：1)

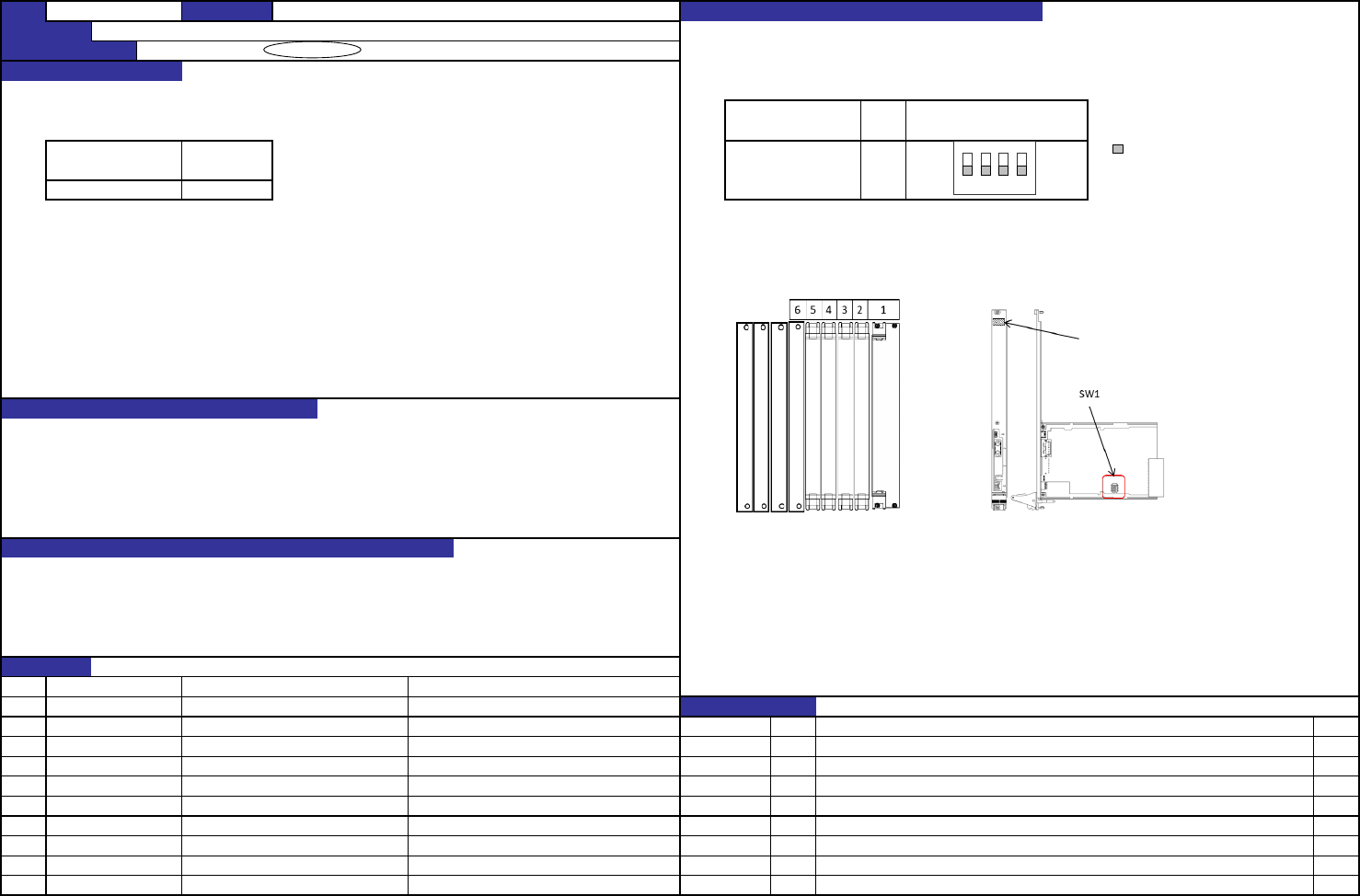

图2. 位置控制卡 SW1配置图
图1. 控制装置配置图(正面图)
槽号
9-13
