YSP T able of contents Condential & Proprietary P .1 P .2 P .3 P .4 P .5 P .6 P .7 P .8 P .9 P .10 P .1 1 P .12 P .13 P .14 P .15 P .16 P .17 Over view ／ 全体接続図 Control box ／ コントローラー接続図 I/O conveyor -1- ／ I/O コンベアー接続…
Safety.
To replace the purchased parts safely, be sure to comply with the following items.
However the following cannot cover all items regarding safety in detail. So it is
extremely important that the worker or person handling the machine make correct
decisions regarding safety.
CAUTION Machine operation of operator•Work is limited to maintenance and
safety skill.
Be sure to turn off the machine’s power supply before doing the exchange work.
Be sure to push the emergency stop SW, and do adjustment work under the
emergency stop condition.
Refer to the manual for the replacement work of each consumable part.
*
Safety alert symbols and signal words
CAUTION
Indicates a potentially hazardous situation which, if not avoided, may result in minor
injury, or material loss or damage to the machine. These points are important for
protecting the safety of the machine and data, etc.
安全について
お買い上げいただいたパーツを安全に交換していただくために、下記の事項は必ず守って作
業を行ってください。しかしながら、下記に全ての安全性に関する項目を細部にわたり網羅
することは困難です。従って作業者自身の安全に対する正確な判断が非常に大切な要素とな
りますことをご留意ください。
注意 作業者は本機の動作・メンテナンスに習熟していて安全に作業を行える方に限り
ます。
①交換作業は、マシンの電源を切ってから必ず行ってください。
②調整作業は、非常停止 SW を押し、非常停止状態で必ず行ってください。
③消耗品の交換、各メンテナンス作業についてはマニュアルをご参照ください。
※安全標記の 注意は取り扱いを誤った場合、傷害に至る可能性または物的損害の発生
が想定される内容を示しています。検査機本体およびデータなどの損傷を防ぐために重
要な注意事項です。
YSP
Table of contents
Condential & Proprietary
P.1
P.2
P.3
P.4
P.5
P.6
P.7
P.8
P.9
P.10
P.11
P.12
P.13
P.14
P.15
P.16
P.17
Over view
／ 全体接続図
Control box
／ コントローラー接続図
I/O conveyor -1-
／
I/O
コンベアー接続図
-1-
I/O conveyor -2-
／
I/O
コンベアー接続図
-2-
I/O conveyor -3-
／
I/O
コンベアー接続図
-3-
I/O conveyor -4-
／
I/O
コンベアー接続図
-4-
I/O conveyor -5-
／
I/O
コンベアー接続図
-5-
I/O S-head
／
I/O S
ヘッド接続図
Monitor selection
／ モニター接続図
Inspection light assy(option)
／ 検査ライト （オプション）
Power transformer
／ 電源トランス接続図
Power circuit
／ 電源回路図
Emergency circuit
／ 非常停止回路図
Air conditioner(option)
／ エアコンディショナー （オプション）
Air conditioner(option)
／ エアコンディショナー （オプション）
Air circuit
／ エアー回路図
Wiring parts list
／ 配線部品表
Confidential & Proprietary
PAGE
See Page 12
380/400/416V
200/208/220/240
3∼ 50/60Hz
POWER CIRCUIT
QF11 20A
1∼ 1∼
3∼3∼ AC220V3∼3∼
TM11 1.7KVA
Transformer
AC220V
Main Breaker
Terminal
XB11
QS11 25A
Main Switch
POWER TRANSFORMER
TERMIANL
Transformer
Circuit
Protector
AC100V
NF12
Noise
Filter
3∼3∼ AC220V
AC220V
Circuit
Protector
3∼
AC220V
INVERTER
A13
BLOWER MOTOR
3∼
AC220V
QF32 5A
QF21 7A
P025
I/O CONVEYOR
DC24V
Power Supply
GS21 336W 14A
MOTOR:3∼ 220V
CONTROL:1∼ 100V
CONTROL BOX
DRIVER
OUTPUT:
AC50/60Hz 4.0A(MAX)
INPUT:
See Page 2
A1
COMU
COMU
See Page 3-7
FRONT PANEL
VALVE
SIGNAL TOWER
CONVEYOR MOTOR
30W
SENSOR
OPERATION PANEL
COVER S/W
EMG S/W
COMU
DC24V
USB MEMORY
Each Motors
AIR CON.(OPTION)
Rating 3.12KVA MAX.
M17
AC50/60Hz 6.9A(MAX)
3∼ 200V 0-375Hz
1:2.36KW(TOTAL)
2:0.72KW(TOTAL)
3:0.72KW(TOTAL)
4:0.72KW(TOTAL)
DC24V
MONITOR SEL.
See Page 9
CAMERA SELECTOR BOARD
See Page 2
COMU
I/O SHEAD
See Page 8
P021
HEAD SENSOR,VALVE
See Page 2
See Page 2
(OPTION)
IT OPTION
BARCODE READER
P081
See Page 2,10
PCB CAMERA ASSY
MASK CAMERA ASSY
1∼ AC100V
See Page 11
TC11
0.75KVA(STD)
1KVA(with UPS)
EMERGENCY CIRCUIT
Safety Relay
K2 K1CH1CH2
KM10
See Page 13
INSPECTION CAMERA ASSY
(OPTION)
P084∼P099
See Page 14,15
QF31 set5A
(4-6.3A)
3∼
KM11/KM11A
AC220V
Contactor
3∼
AC220V
NF11
Noise
Filter
DC24V
CONVEYOR MOTOR POWER
CC.V7
1

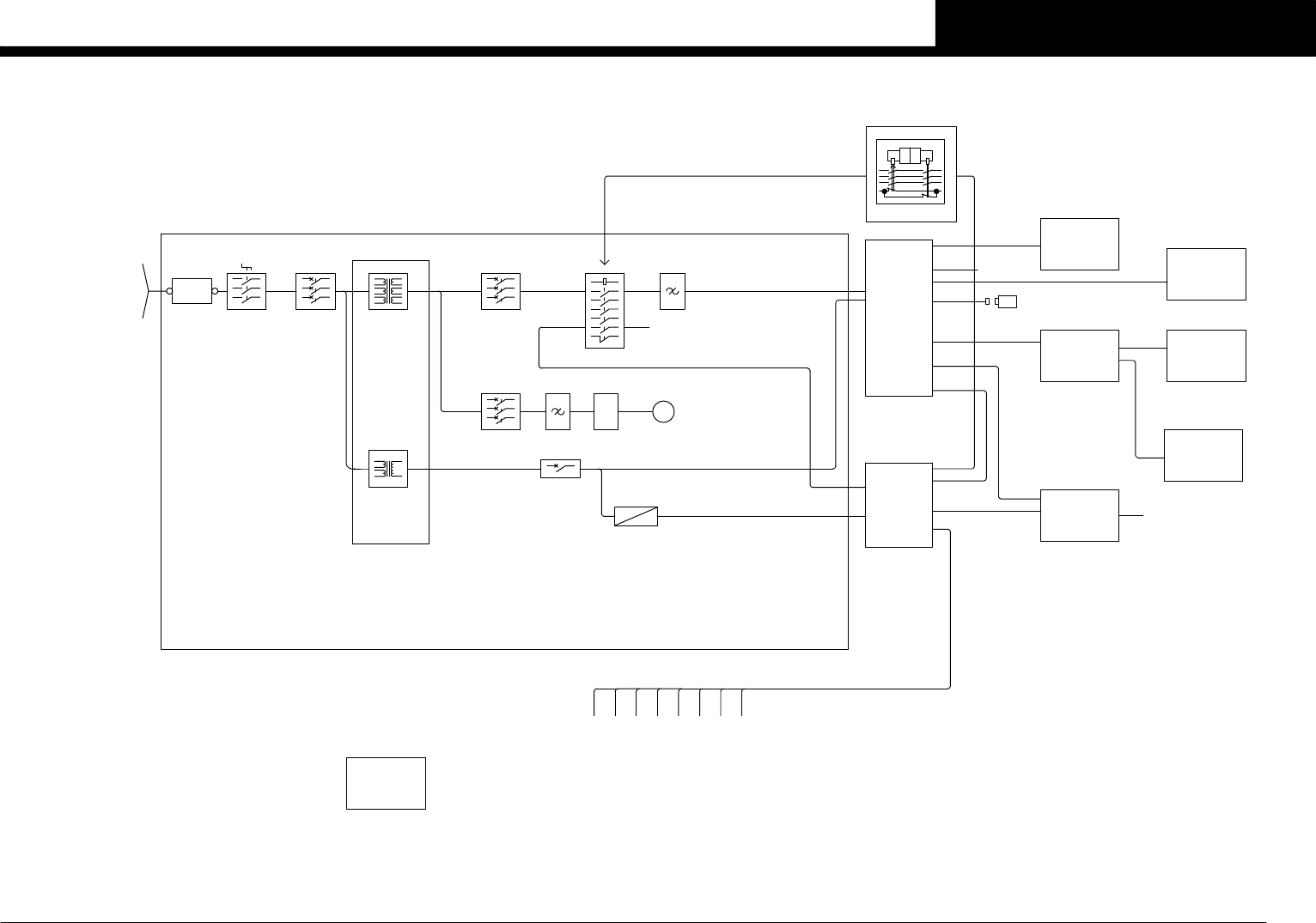

OVER VIEW
