QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2) 机种 2. 中心上侧-下侧的Y轴导向导轨的平行度（Z方向） 2-1. 确认方法 ① 在直线导向器块上设置千分尺，把千分表靠在相反侧的直线导向器的基准面侧上。 ② 确认直线导向器的整个行程，平行度都要在10 ㎛ 以下。 2-2. 调整方法 ① 拧松平行度在规定值以外附近的导向导轨的螺钉，再次调整导轨位置使平行度在10 ㎛ 以下，然后拧紧螺钉。 3. 中心下侧-边内侧的Y轴导向导轨的平…
QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2)
机种

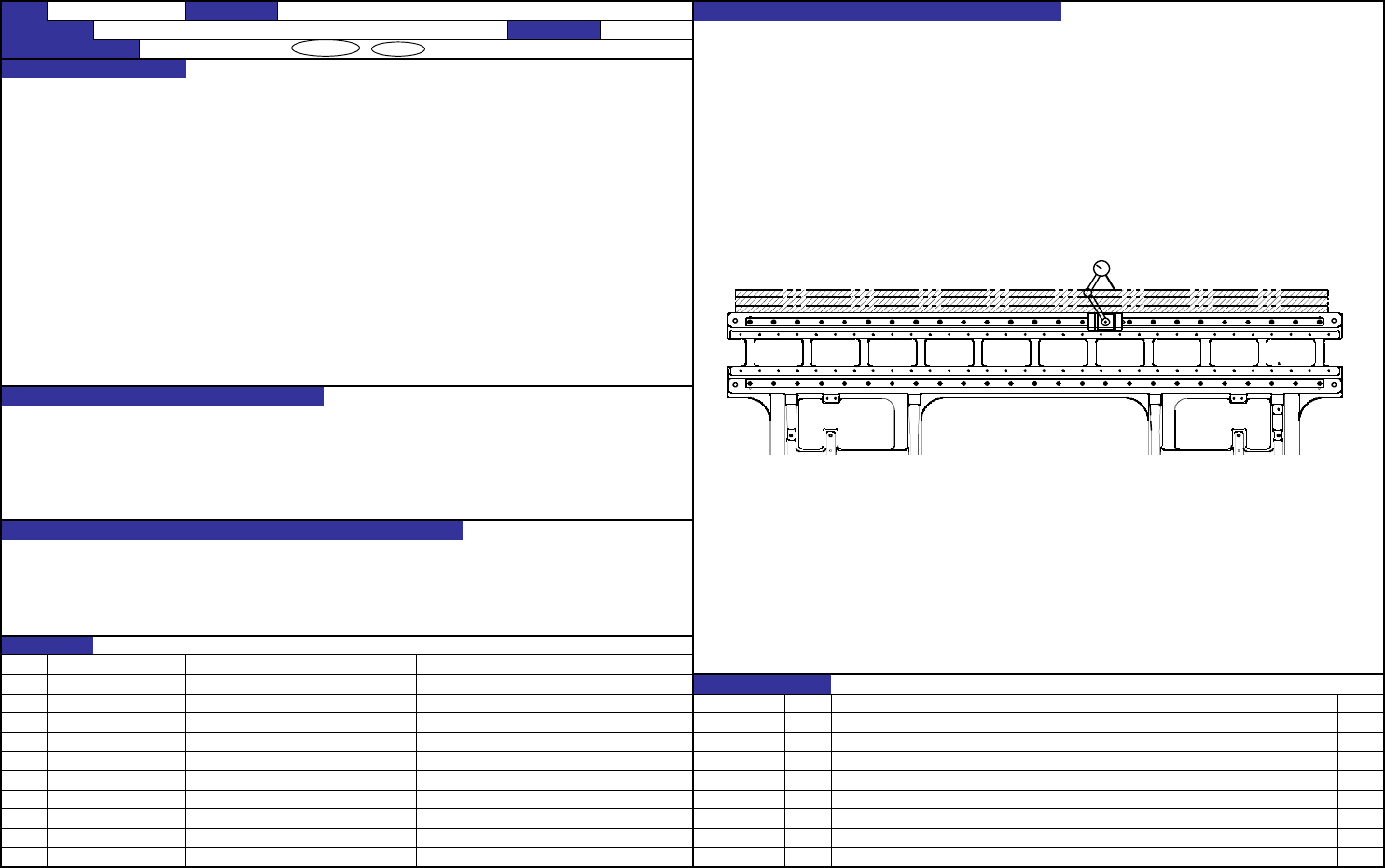

1. 中心上侧的Y轴导向导轨的平直度（Z方向）
1-1. 确认方法
① 把I型样板平尺放在Y车架C的上面。
中心上侧的Y轴导向导轨的平直度（Z方向）： 10㎛以下（目标5㎛） ② 在直线导向器块上设置千分表，调整I型样板平尺的位置，使处于行程两端时千分表的值为“0”。
中心上侧-下侧的Y轴导向导轨的平行度（Z方向）： 10㎛以下（目标5㎛） ③ 确认直线导向器的整个行程，平直度都要在10㎛以下。
中心下侧-边内侧的Y轴导向导轨的平行度（X方向）
：
20㎛以下（目标10㎛） 1-2. 调整方法
边内侧-外侧的Y轴导向导轨的平行度（X方向）： 10㎛以下（目标5㎛） ① 拧松平直度在规定值以外附近的导向导轨的螺钉，再次调整导轨位置使平直度在10㎛以下，然后拧紧螺钉。
关系到以Y坐标为对照X坐标的偏位现象，影响X方向的贴装精度。
关系到给Y轴直线导向器增加负荷，对Y轴直线导向器的破损和寿命的缩短有很大影响。
1. 贴装精度（X方向）的恶化
2. Y方向的移动时的杂音
3. Y轴直线导向器破损及寿命的缩短
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【1】－3
内容
'07.08.03 新设
日期
40046708 直线导向器Y
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
装置名称 XY装置（2） 确认方法及调整方法（故障处理方法）
功能名称 Y轴直线导向器的平直·平行（1/2） 编制日期 2007/8/3
FX-3
QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
机种

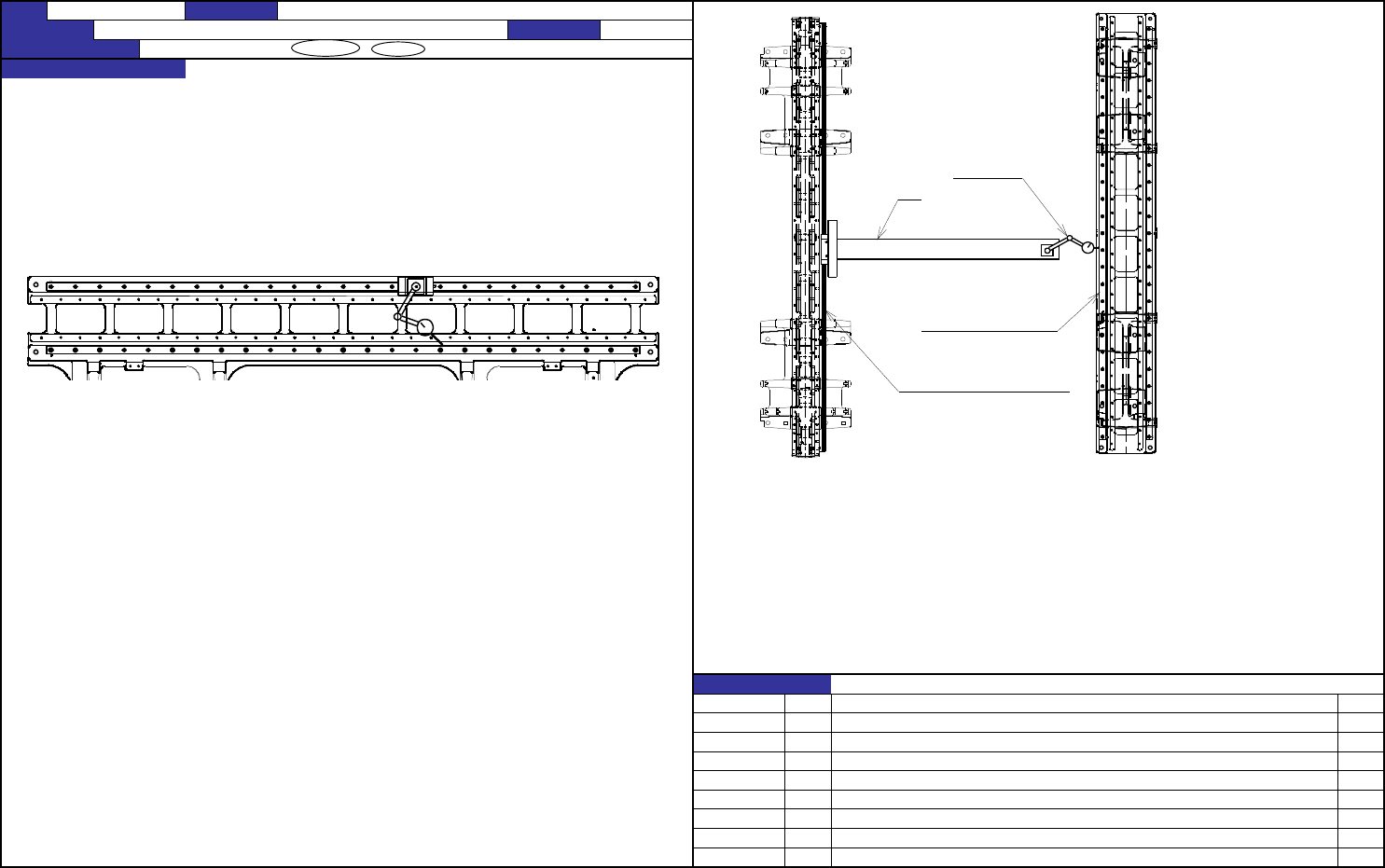

2. 中心上侧-下侧的Y轴导向导轨的平行度（Z方向）
2-1. 确认方法
① 在直线导向器块上设置千分尺，把千分表靠在相反侧的直线导向器的基准面侧上。
② 确认直线导向器的整个行程，平行度都要在10㎛以下。
2-2. 调整方法
① 拧松平行度在规定值以外附近的导向导轨的螺钉，再次调整导轨位置使平行度在10㎛以下，然后拧紧螺钉。
3. 中心下侧-边内侧的Y轴导向导轨的平行度（X方向） 4. 边内侧-外侧的Y轴导向导轨的平行度（X方向）
3-1. 确认方法 4-1. 确认方法
① 把夹具固定在中心下侧直线导向器块上。 ① 在直线导向器块上设置千分尺，把千分表靠在相反侧的直线导向器的基准面侧上。
② 在夹具的右侧安装千分尺，并使之靠着边内侧的直线导向器的基准面侧。 ② 确认在直线导向器的整个行程，平行度都要在10㎛以下。
③ 把夹具移动整个行程，确认平行度在20㎛以下。
4-2. 调整方法
3-2. 调整方法 ① 拧松平行度在规定值以外附近的导向导轨的螺钉，
① 拧松平行度在规定值以外附近的边内侧的导向导轨的螺钉，
再次调整导轨位置使平行度在10㎛以下，然后拧紧螺钉。
再次调整导轨位置使平行度在20㎛以下，然后拧紧螺钉。
ＮＯ． 担当人
【1】－4
日期
'07.08.03 新设
变更履历
内容
质量特性(规格调整值)
功能作用（规格调整值的意义）
FX-3 装置名称 XY装置（2）
功能名称 Y轴直线导向器的平直·平行（2/2） 编制日期 2007/8/3
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
夹具
千分尺
直线导向器（边内侧）
直线导向器（中心下侧）
QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
机种

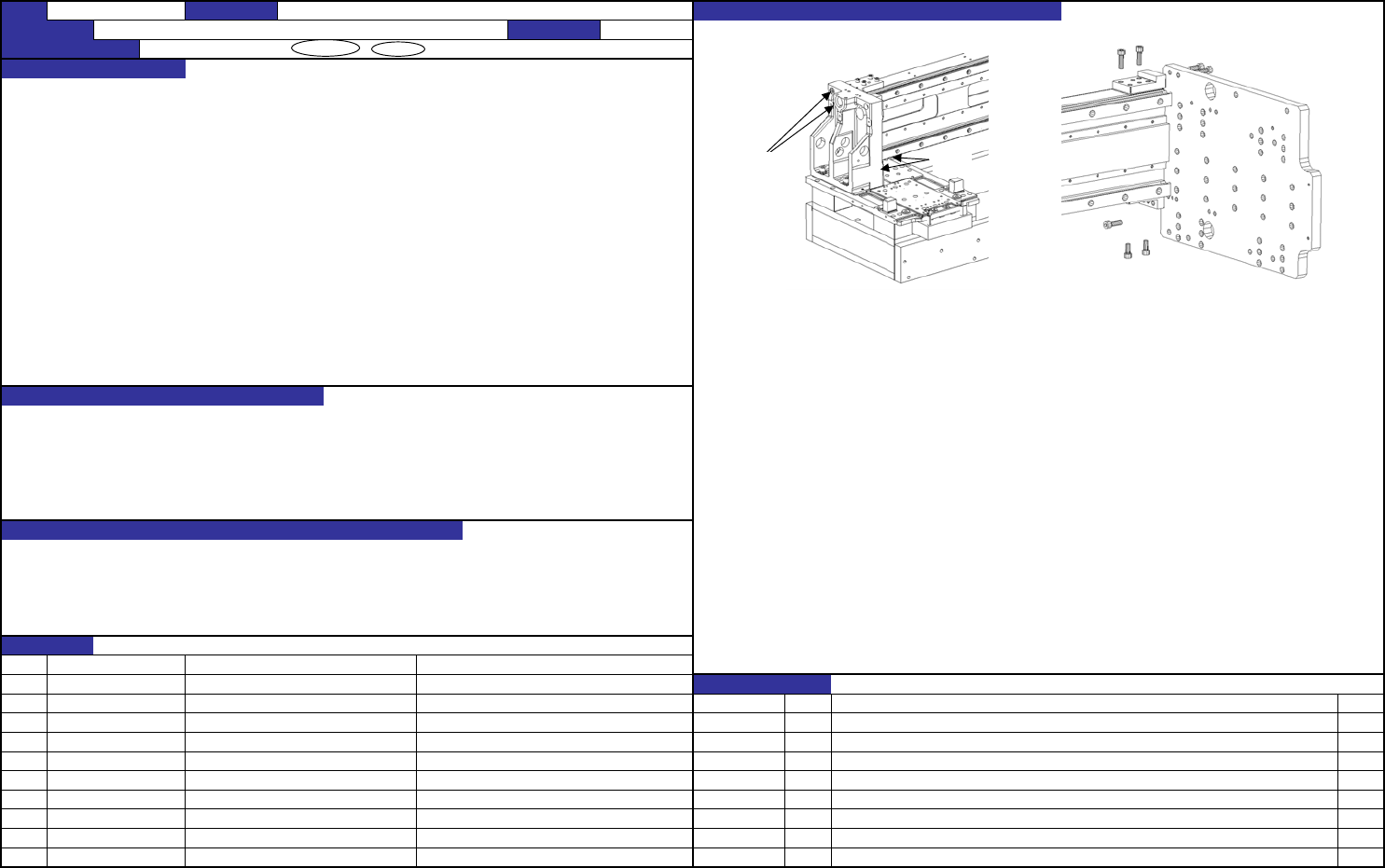

相对于底部车架基准面贴装头板的直角度：0.03㎜以下
把贴装头板放在左右两边，测得值的相对差：0.01㎜以下
1. 确认方法
以定盘为基准，使用校对角尺测量贴装头板的直角度，确认该角度是否在0.03以下（左右相对差0.01以下）。
此时，贴装头板的位置，在X轴车架的左右两端的两处进行测量。
另外，校对角尺接触到的位置，差不多在贴装头板的中央。
2. 调整方法
对于线路板传送面和贴装头之间直角的取得很重要
让贴装头板靠近右侧（距离机械止动器10mm左右）。
在校对角尺上安装千分表，确定角尺、千分表的位置，保证在此位置能够测量贴装头板X方向中央附近的垂直度。
拧松X车架两端的座上的螺钉上下各2根，使上下（大致标准是导向块高度）位置上的差在20㎛以下，然后拧紧螺钉。
1. 贴装精度的恶化
2. 吸附不良
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【1】－5
40047385 Y_LINEAR_BASE_S
内容
40047391/40047384 Y_LINEAR_BASE_CA(CB) '07.08.03 新设
40047333/40047334 XM_BASE_A(B)
日期
40046741 X_FARME_S
变更履历
对象元件
货号 品名 有关质量特性
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
质量保证类别
FX-3 装置名称 XY装置（3） 确认方法及调整方法（故障处理方法）
功能名称 贴装头板的直角·高度调整（1/2） 编制日期 2007/8/3
4根
4根
2根
2根
2根 2根
