QA表 ＮＯ． 11 (1/2) ＮＯ． 11 (2/2) 机种 1. 确认方法 ① 在底座车架上放上拉伸机放置台， 并且把拉伸机放在上面。 X轴的平直：0.03mm/贴装头的整个行程 ② 在贴装头上安装千分尺。 ③ 在贴装头行程的左右两端调整拉伸机的位置， ※贴装头是完成状态。 使千分尺的值为“0”。 ④ 确认X轴的真直在整个行程中的范围是否是 0.03mm以下。 1. 影响贴装精度的Y方向偏差。 2. 特别是进行同时吸附时，影响吸附…
QA表 ＮＯ． 10 (1/2) ＮＯ． 10 (2/2)
机种
3. Y轴原点传感器位置：左右打开的脉冲差，要在6脉冲以内。
3-1. 确认方法
2. 原点传感器和磁性开关的间隙 ① 仅让YL做原点返回运动。
② 电动教学的一步动作，把X轴从内侧向身前移动，
确认左原点传感器打开和右原点传感器打开的时间是否在6脉冲以内。
3-2. 调整方法
① 拧松左右任意一边的原点传感器的支架紧固螺钉。
② 调整已拧松的原点传感器的位置，使左右的原点传感器打开的脉冲差在2脉冲以内。
③ 拧紧原点传感器的支架紧固螺钉。

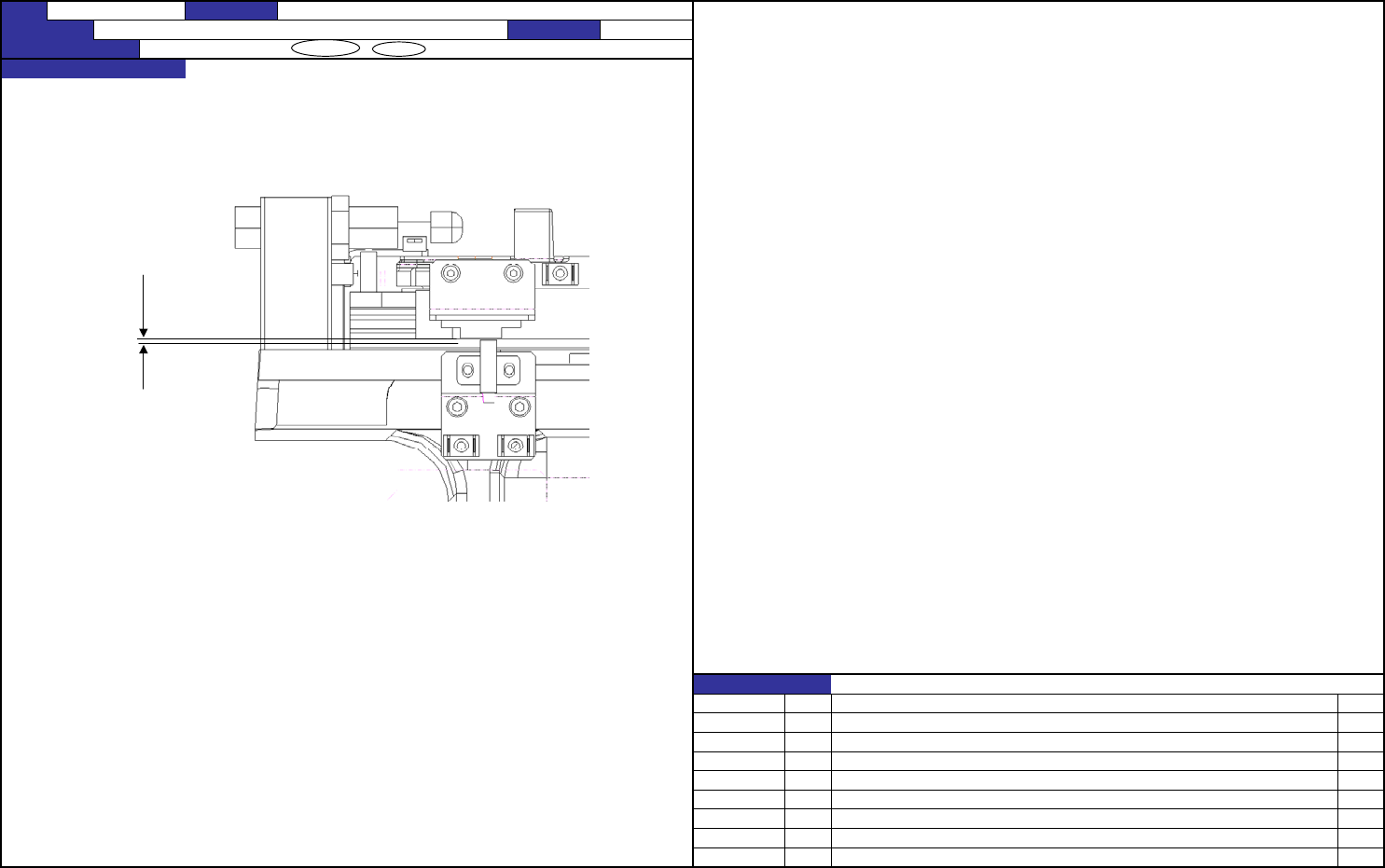

2-1. 确认方法
把X轴往身前移动，检测Y轴原点与传感器和磁性开关的间隙是否在0.8～1.5mm之间。
2-2. 调整方法
拧松传感器的紧固螺钉，上下移动传感器调整间隙为0.8～1.5mm之间（目标1.0mm），再次拧紧螺钉。
ＮＯ． 担当人
【1】－10
日期 内容
'07.08.03 新设
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
变更履历
功能名称 XY的直角、Y轴原点传感器的位置（2/2） 编制日期 2007/8/3
FX-3 装置名称 XY装置（5）
0.8～1.5mm
QA表 ＮＯ． 11 (1/2) ＮＯ． 11 (2/2)
机种

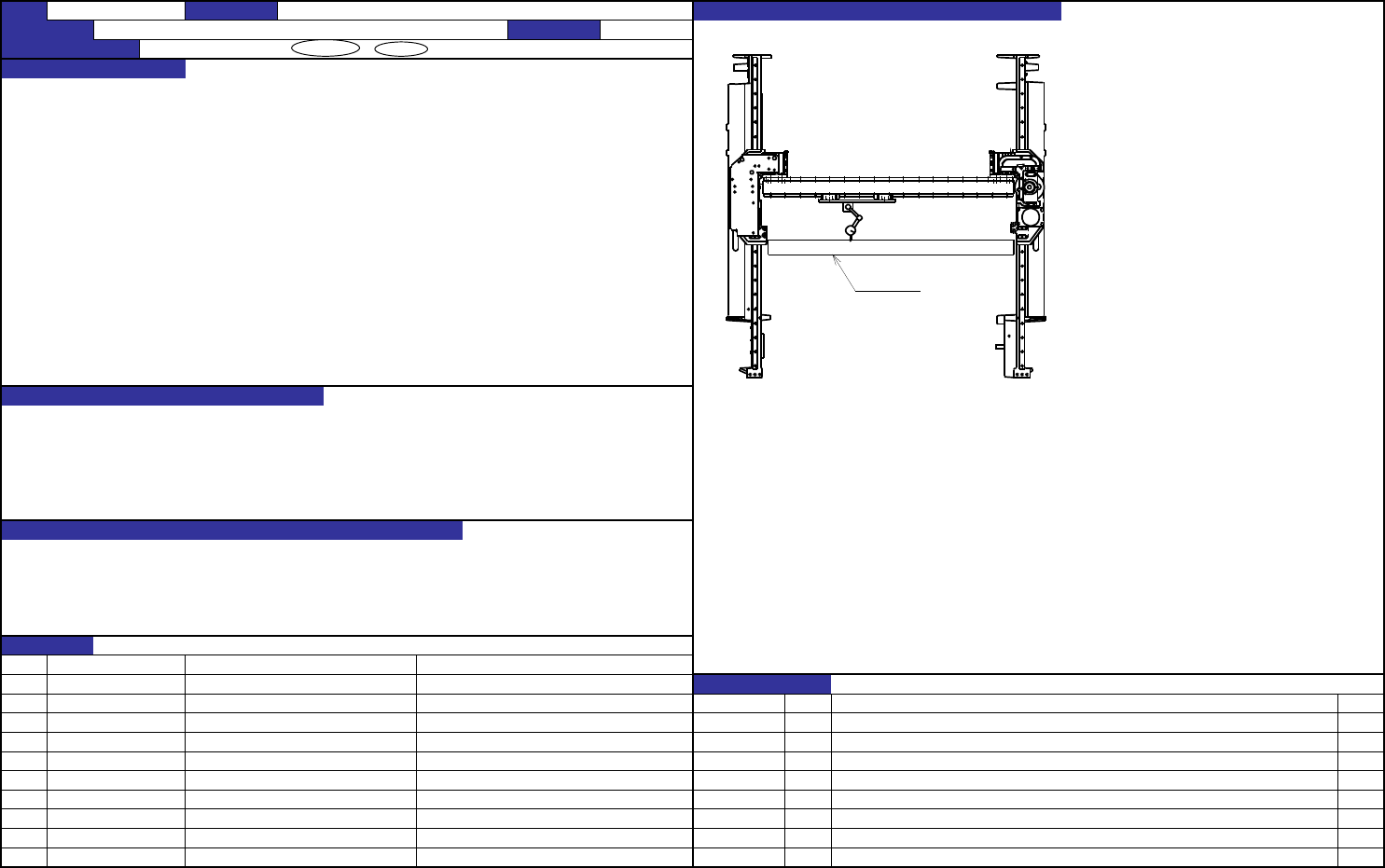

1. 确认方法
① 在底座车架上放上拉伸机放置台，
并且把拉伸机放在上面。
X轴的平直：0.03mm/贴装头的整个行程 ② 在贴装头上安装千分尺。
③ 在贴装头行程的左右两端调整拉伸机的位置，
※贴装头是完成状态。 使千分尺的值为“0”。
④ 确认X轴的真直在整个行程中的范围是否是
0.03mm以下。
1. 影响贴装精度的Y方向偏差。
2. 特别是进行同时吸附时，影响吸附信赖度。
1. 贴装精度的恶化
2. 吸附错误的发生
3. 因吸附不良而造成的触头站立，激光错误的发生
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【1】－11
内容
'07.08.03 新设
日期
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 X轴的平直 编制日期 2007/8/3
FX-3 装置名称 XY装置（6） 确认方法及调整方法（故障处理方法）
拉伸机
QA表 ＮＯ． 12 (1/2) ＮＯ． 12 (2/2)
机种
1. 校正系数的测量
① 以原点为基准，利用激光测长机，在下述测量范围表的范围内，
每50mm测量一次相对于已输入移动距离的实际移动距离。
往贴片机里输入的移动距离和实际的移动距离的差：40㎛以内 ② 把已输入移动距离和实际移动距离数据化，制作回归直线。
（假如回归直线是Y＝ax＋b的话，Y就是已输入移动距离，X就是实际移动距离。）
③ 制作完成的回归直线的倾斜度，就是XY校正系数。
（假如回归直线是Y＝ax＋b的话，a就是XY校正系数。）
2. 确认方法
① 以原点为基准，利用激光测长机，在软件行程的所有的范围内，
每50mm测量一次相对于已输入移动距离的实际移动距离
② 把已输入移动距离和实际移动距离数据化，计算出它们的差。
③ 确认前项中计算出的差的最大值和最小值的差（范围）是否在40㎛以内。
1. 影响贴装精度的XY偏差。
2. 影响吸附信赖度。
1. 贴装精度的恶化
2. 吸附信赖度的降低
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【1】－12
内容
'07.08.03 新设
日期
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 XY轴的校正系数 编制日期 2007/8/3
FX-3 装置名称 XY装置（7） 确认方法及调整方法（故障处理方法）
