QA表 ＮＯ． 16 (1/2) ＮＯ． 16 (2/2) 机种 2. Y轴磁性膜的粘贴方法 把Y轴车架的磁性膜安装面用MECHA FINE MATE进行脱脂。 把Y车架端面和面对好后，粘贴磁性膜。 ＮＯ． 担当人 【1】－16 FX-3 装置名称 XY装置（10） 功能名称 磁性膜的粘贴位置（2/2） 编制日期 2007/8/4 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值) 变更履历 日…
QA表 ＮＯ． 15 (1/2) ＮＯ． 15 (2/2)
机种

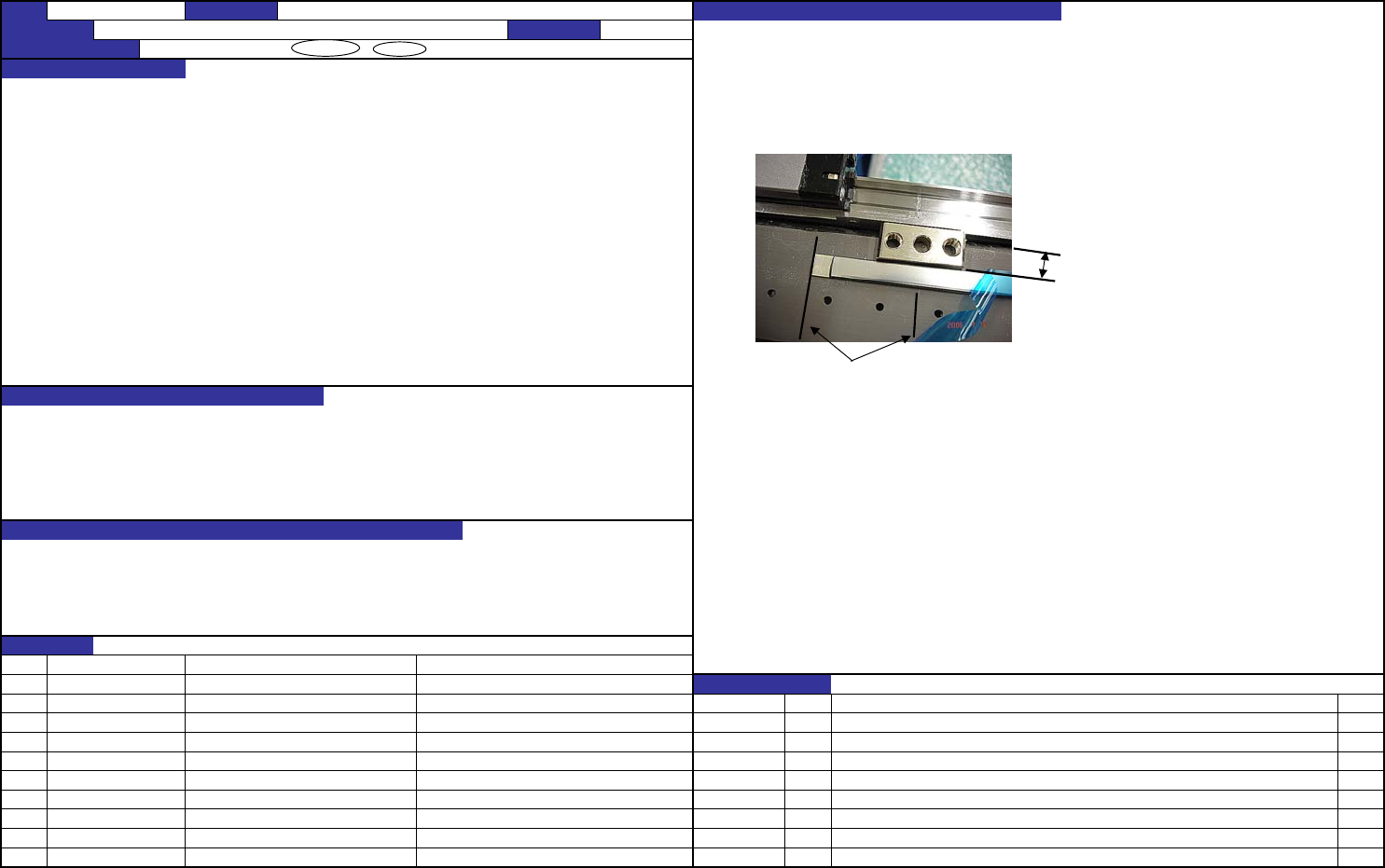

1. X轴磁性膜的粘贴方法
把X轴车架的磁性膜安装面用MECHA FINE MATE进行脱脂。
在直线运动式导向导轨的底面插入垫片，使夹具压着垫片，然后对磁性膜进行定位。
磁性膜的粘贴位置（在贴装头移动方向的平行方向上的距离的偏差）：规定值±0.1mm 因磁性膜的粘贴开始位置有两条路径，需注意。
磁性膜的粘贴朝向，把没有贴序号的密封标签的一侧对准划线。
1. 对XY轴位置控制时正确地进行信息反馈很重要。 和划线的关系参照组装调整说明书。
2. 成为XY轴磁性膜警报发生的原因，XY轴变得无法运动。
（需要切断电源，然后再次接通电源。）
3. 以刻度尺和传感器贴装头的相对位置为起因，直接关系到XY轴的运动。
1. XY轴的运动停止
2. 传感器的破损
3. XY轴的异常运动
4. 贴装精度的恶化
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【1】－15
FX-3 装置名称 XY装置（9） 确认方法及调整方法（故障处理方法）
功能名称 磁性膜的粘贴位置（1/2） 编制日期 2007/8/3
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40048026 磁性膜X
变更履历
内容
'07.08.03 新设
夹具
日期
93mm
划线
129mm
13±0.1ｍｍ
QA表 ＮＯ． 16 (1/2) ＮＯ． 16 (2/2)
机种

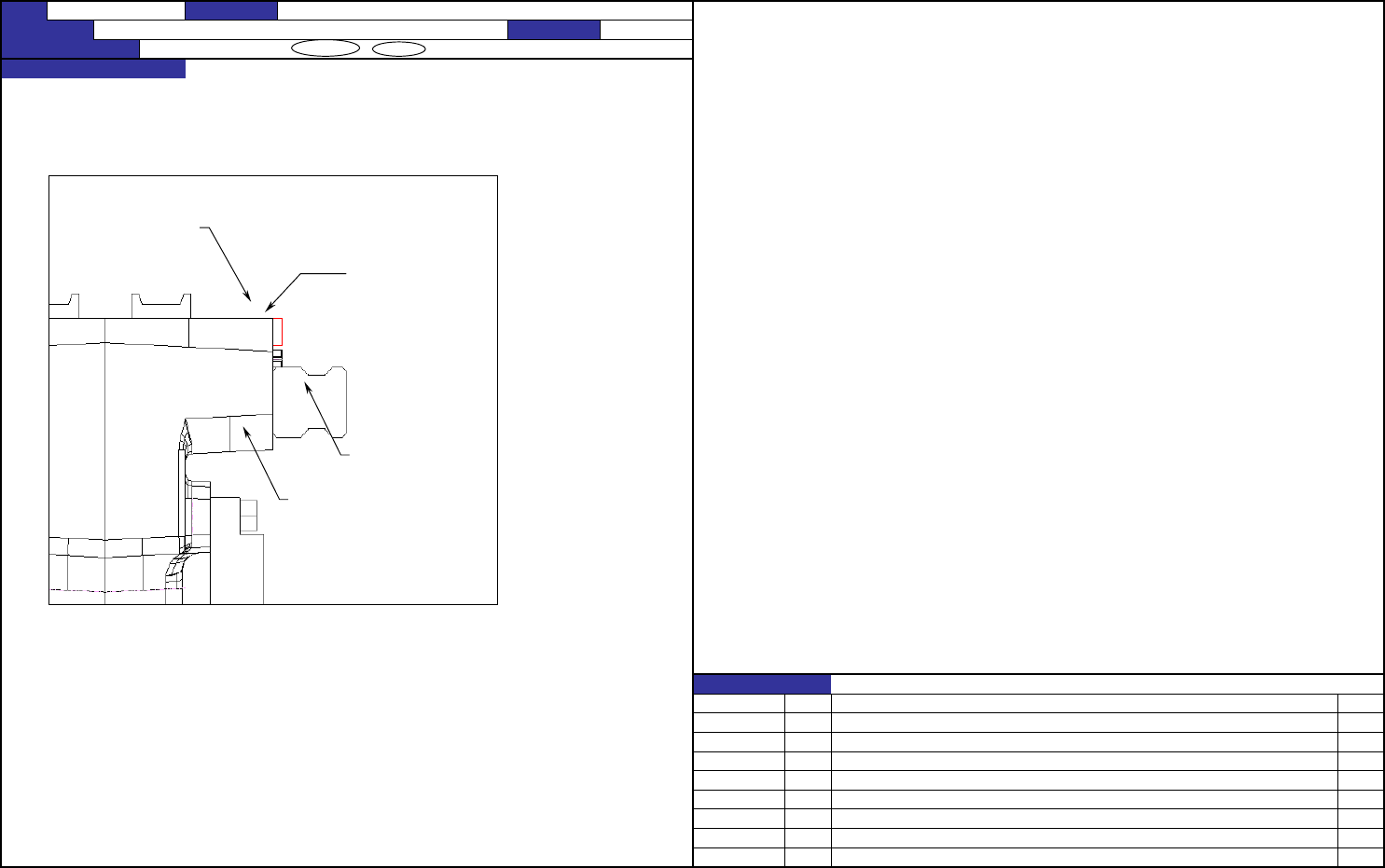

2. Y轴磁性膜的粘贴方法
把Y轴车架的磁性膜安装面用MECHA FINE MATE进行脱脂。
把Y车架端面和面对好后，粘贴磁性膜。
ＮＯ． 担当人
【1】－16
FX-3 装置名称 XY装置（10）
功能名称 磁性膜的粘贴位置（2/2） 编制日期 2007/8/4
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
变更履历
日期 内容
'07.08.04 新设
マグネスケー
面合わせ
Yフレーム
リニアガイド
Y车架
直线导向
磁性膜
面调整
QA表 ＮＯ． 17 (1/2) ＮＯ． 17 (2/2)
机种

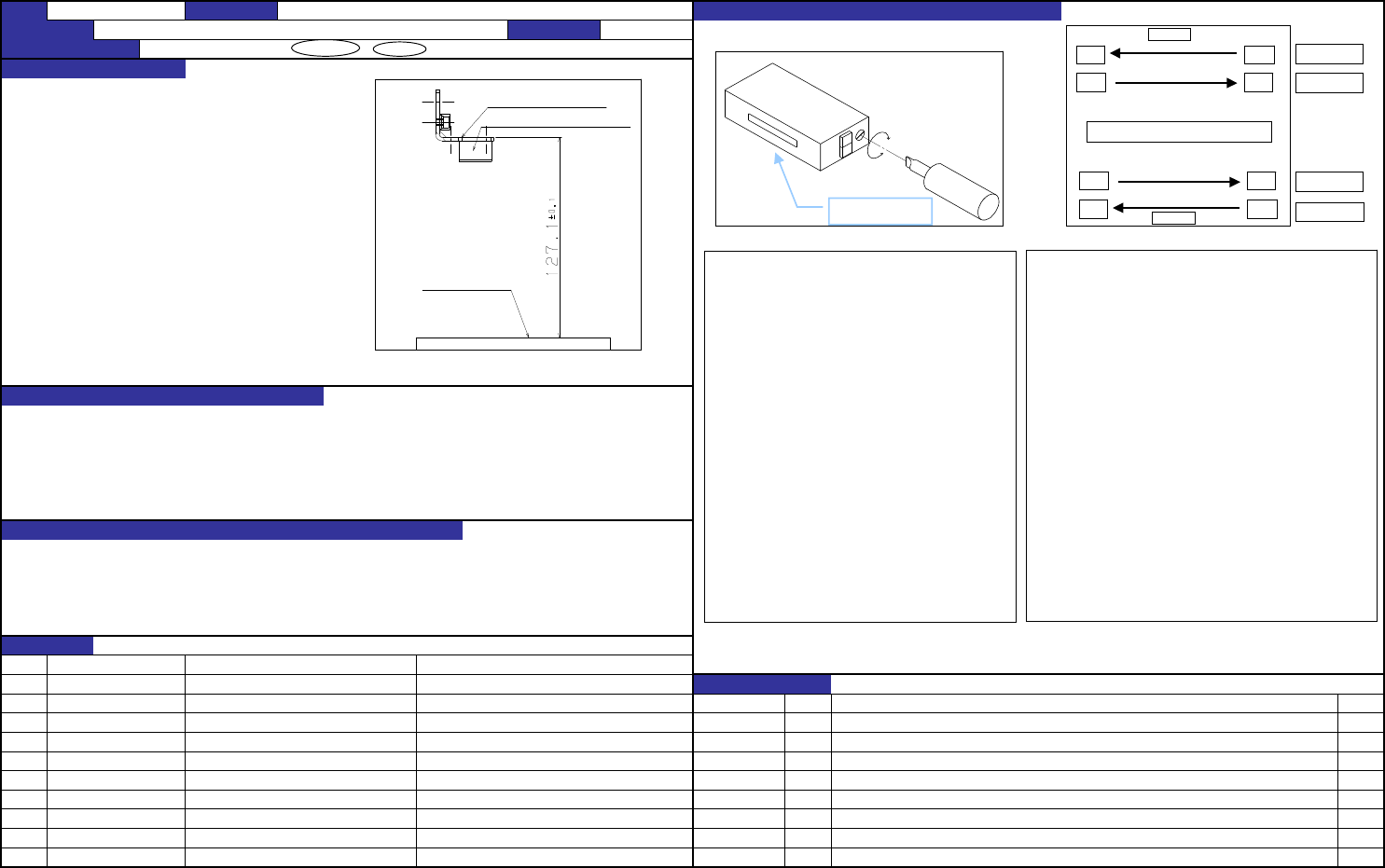

供料器上面-FSD支架上面 ：127.1±0.1mm
（左右的差在0.1mm以下）
传感器旋钮调整 各种供料器没有问题
对供料器的顶盖是否打开浮动进行检测。
对供料器上部的贴装头可动范围的异物进行检测。
组装得很高时：贴装头崩溃
组装得很低时：不能生产
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【1】－17
FX-3 装置名称 XY装置（11） 确认方法及调整方法（故障处理方法）
功能名称 供料浮动传感器的高度 编制日期 2007/8/4
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
内容
'07.08.04 新设
日期
FSD支架
供料浮动传感器
供料器上面
投光侧传感器
受 投
受投
受 投
受
投
FRONT
REAR
贴片机上面图
机器外侧
传送路侧
传送路侧
机器外侧
（机器外侧传感器的调整顺序）
① 把投光侧的旋钮转到最小侧（左侧），使传感器处于
遮断状态。
② 慢慢向最大侧（右侧）旋转旋钮，旋至受光侧显示灯
红绿都亮的位置。
③ 把容积送料设置在供料器的左·中·右，确认传感器
是否关闭。※传感器打开（绿灯正常亮灯）时请旋转旋钮
使绿灯亮。
④ 把NF32供料器设置在和③同样的位置，打开顶盖，请
在10mm以内的地方确认传感器是否关闭。
※③的时候过度向上旋转旋钮的话传感器对NF32的保护罩
打开就无反应。
⑤ 把NF16供料器（有锁·改造版）设置在和③同样的位
置，对拨杆打开顶盖请确认传感器是否关闭。
⑥ 通过以上操作，容积、NF32、NF16得到确认的话操作
就结束。
（传送路侧传感器的调整顺序）
① 把投光侧的旋钮转到最小侧（左侧），使传感器处于遮断状
态。
② 慢慢向最大侧（右侧）旋转旋钮，旋至受光侧显示灯红绿都亮
的位置。
③ 把NF12（无锁）设置在供料器的左·中·右，开闭前盖，确认
传感器是否关闭。※即使打开前盖传感器也不关闭时是由于传感
器安装位置的Y方向发生偏移，请拧松安装螺钉前后移动进行调
整。
④ 在进行③的操作时传感器的安装位置发生变更的时候需调整光
轴请从①再次进行调整。（因为旋钮的调整量会因传感器位置移
动而产生变化）
⑤ 把NF16供料器（有锁·改造版）设置在和③同样的位置，进行
和③同样的操作，请确认传感器是否关闭。※即使打开前盖传感
器也不关闭时是由于传感器安装位置的Y方向发生偏移，请拧松安
装螺钉前后移动进行调整。位置已调整时需调整光轴请从①再次
进行调整。
⑥ 通过以上操作，容积、NF32、NF16得到确认的话操作就结束。
