QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2) 机种 确认方法 以贴装头托架安装用的2根平行销为基准，测量6条的MAX-MIN。 如下图所示，应在治具轴前端距贴装头托架面6.7mm的位置上测量。 以贴装头托架安装用的2根平行销为基准，6条的MAX-MIN应在0.02mm以下。 调整方法 １．更换零件（贴装头支架） ２．调整后通道轨道的平行，调整贴装头支架和Ｚ滑动架轴芯位置。 大大影响同时吸附时的吸附可靠性。 元件吸附异常 芯片跳…
QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
机种
确认方法

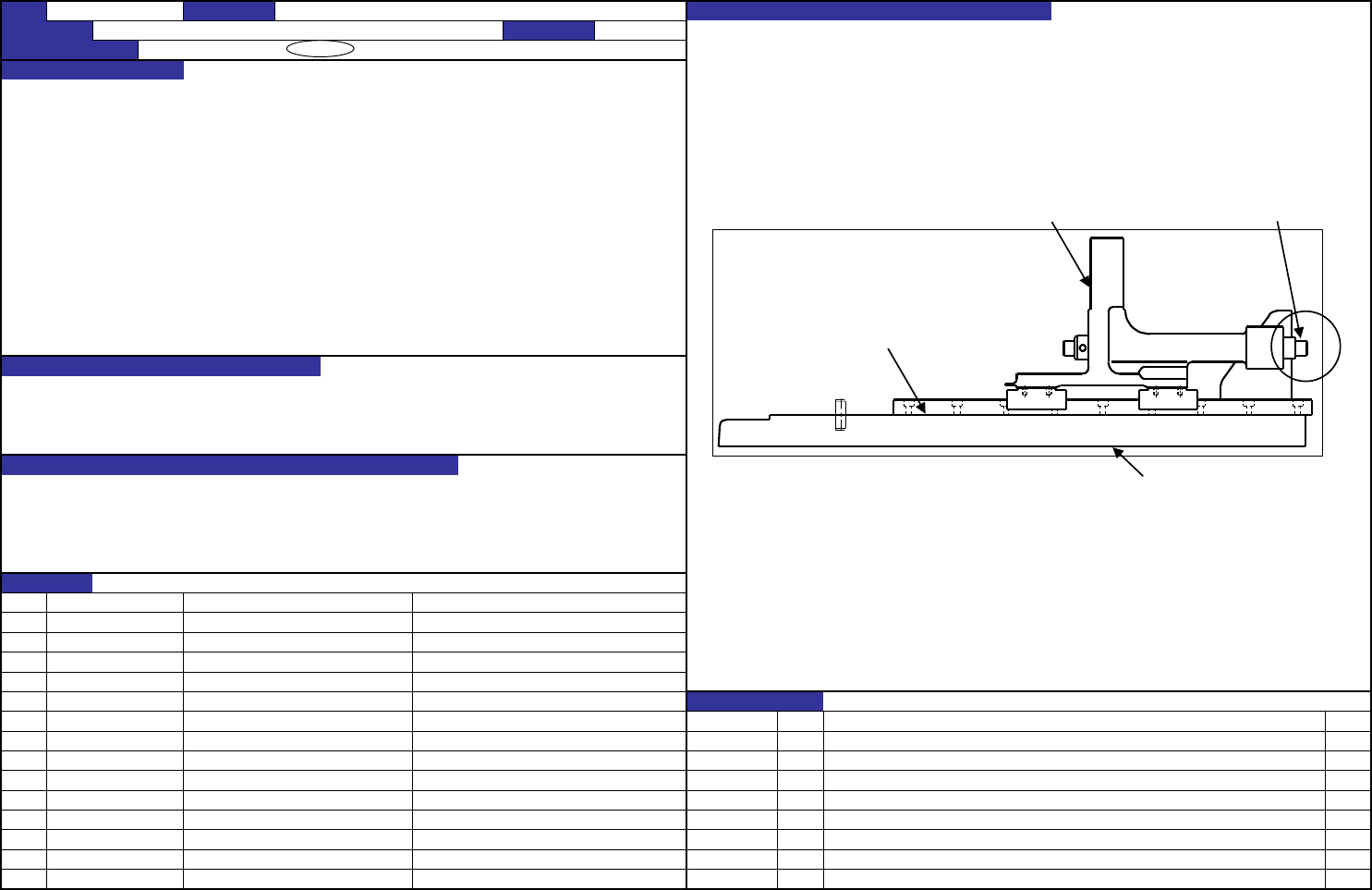

测量从贴装头托架安装面到治具轴旋转中心之间的距离，应为40±0.1mm。
6条的MAX-MIN应在0.02mm以下。
Ｙ方向球螺旋轴旋转中心 ４０±０．１ｍｍ （测定吸附高度） 如下图所示，应在治具轴前端距贴装头托架面6.7mm的位置上测量。
6个ＭＡＸ－ＭＩＮ为０．０２ｍｍ以下。
调整方法
１．更换零件（贴装头支架）
２．调整贴装头托架与直线导轨之间的垫片，使贴装头托架与Z滑动托架的轴芯高度对齐。
Ｚ滑动架 治具轴
大大影响同时吸附时的吸附可靠性。
元件吸附异常
贴装头支架安装面
芯片跳起
ＬＡ识别异常
贴装精度恶化 `
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
⑧
⑨
⑩
⑪
⑫
⑬
⑭
【2】－５
FX-3 装置名称 贴装头 确认方法及调整方法（故障处理方法）
功能名称 Ｙ方向轴旋转中心 编制日期 2006/9/20
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40046051 贴装头支架
t=0.05mm
40001127 导向器隔片Ｂ t=0.04mm
40001126 导向器隔片Ａ
40001129 导向器隔片Ｄ t=0.02mm
变更履历
40001128 导向器隔片Ｃ t=0.03mm
内容
'06.09.20 新设
40014027 导向器隔片Ｅ t=0.01mm
日期
导向器隔片
QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2)
机种
确认方法

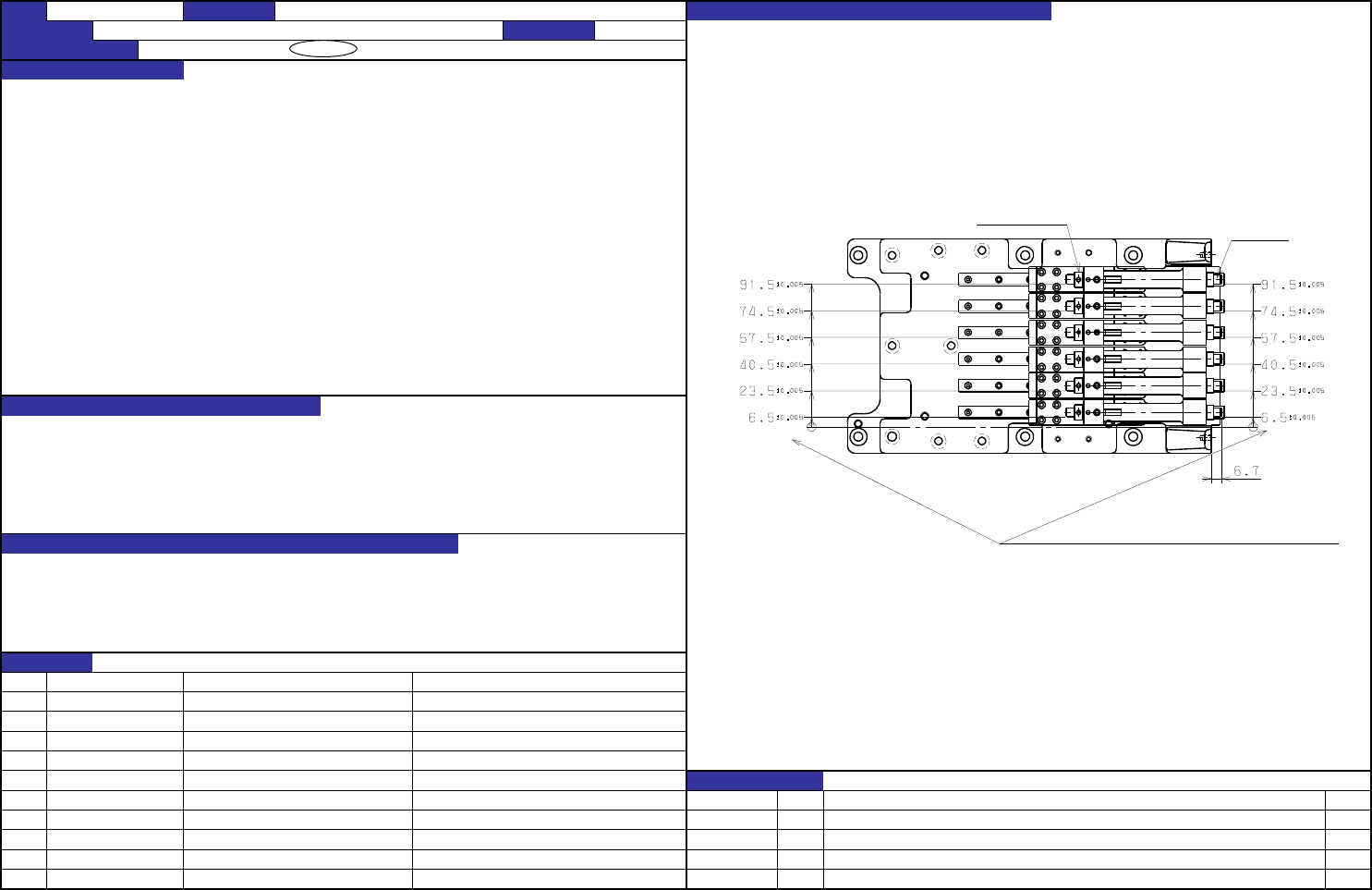

以贴装头托架安装用的2根平行销为基准，测量6条的MAX-MIN。
如下图所示，应在治具轴前端距贴装头托架面6.7mm的位置上测量。
以贴装头托架安装用的2根平行销为基准，6条的MAX-MIN应在0.02mm以下。
调整方法
１．更换零件（贴装头支架）
２．调整后通道轨道的平行，调整贴装头支架和Ｚ滑动架轴芯位置。
大大影响同时吸附时的吸附可靠性。
元件吸附异常
芯片跳起
ＬＡ识别异常
贴装精度恶化
ＮＯ
①
②
③
④
⑤
⑥ ＮＯ． 担当人
⑦
新设
⑧
⑨
⑩
【2】－６
FX-3 装置名称 贴装头 确认方法及调整方法（故障处理方法）
功能名称 Ｘ方向轴转动中心 编制日期 2006/9/20
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40046051 贴装头支架
40044585 直线导轨
变更履历
日期 内容
'06.09.20
治具推力环
治具轴
吸嘴前端基板高度位置
各轴相互差在5μm以内（以治具轴的振摆中心调整）
QA表 ＮＯ． 7 (1/2) ＮＯ． 7 (2/2)
机种
确认方法

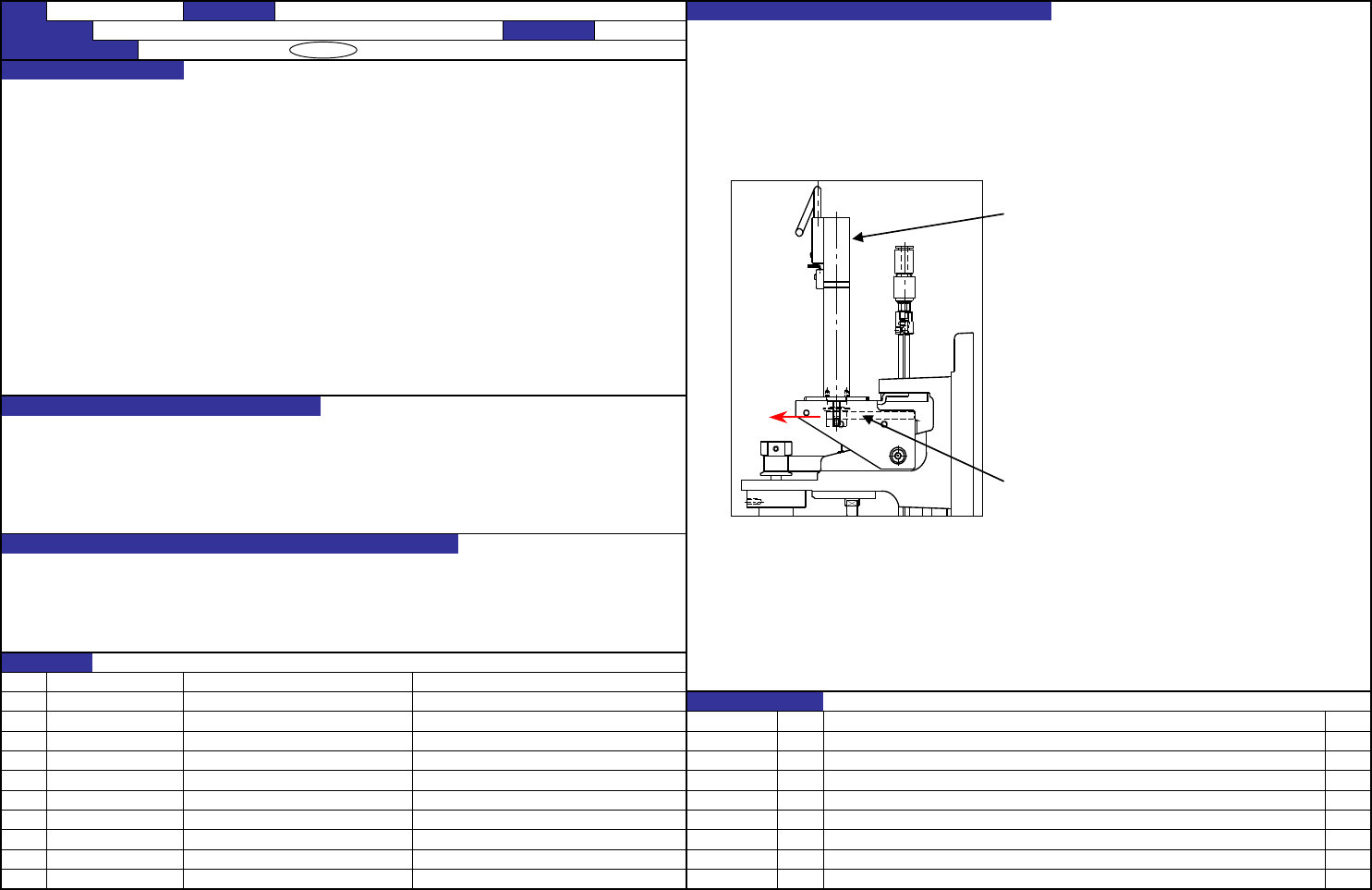

用张力计测定同步皮带Ｔ的张力。
把同步皮带Ｔ调整到适当的张力。 调整方法
LNC贴装头
张力标尺设定值 适当张力
Ｗｅｉｇｈｔ： 0.9 g/m 6.5±１ N
Ｗｉｄｔｈ： 4 mm LNC贴装头
Ｓｐａｎ： 73 mm
同步皮带Ｔ
影响θ轴的稳定时间（稳定特定），大大影响贴装精度。
θ马达
贴装精度恶化
发生电机速度振荡
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【2】－７
FX-3 装置名称 贴装头 确认方法及调整方法（故障处理方法）
功能名称 θ皮带张力 编制日期 2006/9/20
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
测
力计以12.7N（1.3kgf）朝箭头方向拉到θ马达的T皮带轮前端，在此状态下用安装螺钉固定。
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40046521 同步皮带Ｔ
变更履历
货号 品名 有关质量特性
内容
'06.09.20 新設
40044533 θ马达
