QA表 ＮＯ． 机种 自动基板宽度调整装置皮带张力 左右移动马达的安装位置，调整到适当的张力。 由尼塔公司制的张力计测定值如下 ２５±２．５Ｎ 用由尼塔公司制皮带张力计测定皮带中央部。 皮带张力计的设定值如下。 Wight： ００２.５ Width： ００９.０ Span： ０１３３ 自动基板宽度跳横的2个皮带轮的同步皮带的适当张力 １．同步皮带牙部的损耗 ２．同步皮带跳牙动作不良 ３．发生异常噪声 ＮＯ ① ② ＮＯ． 担当人 ③ ④…
QA表 ＮＯ．
机种
基准销的动作顺畅

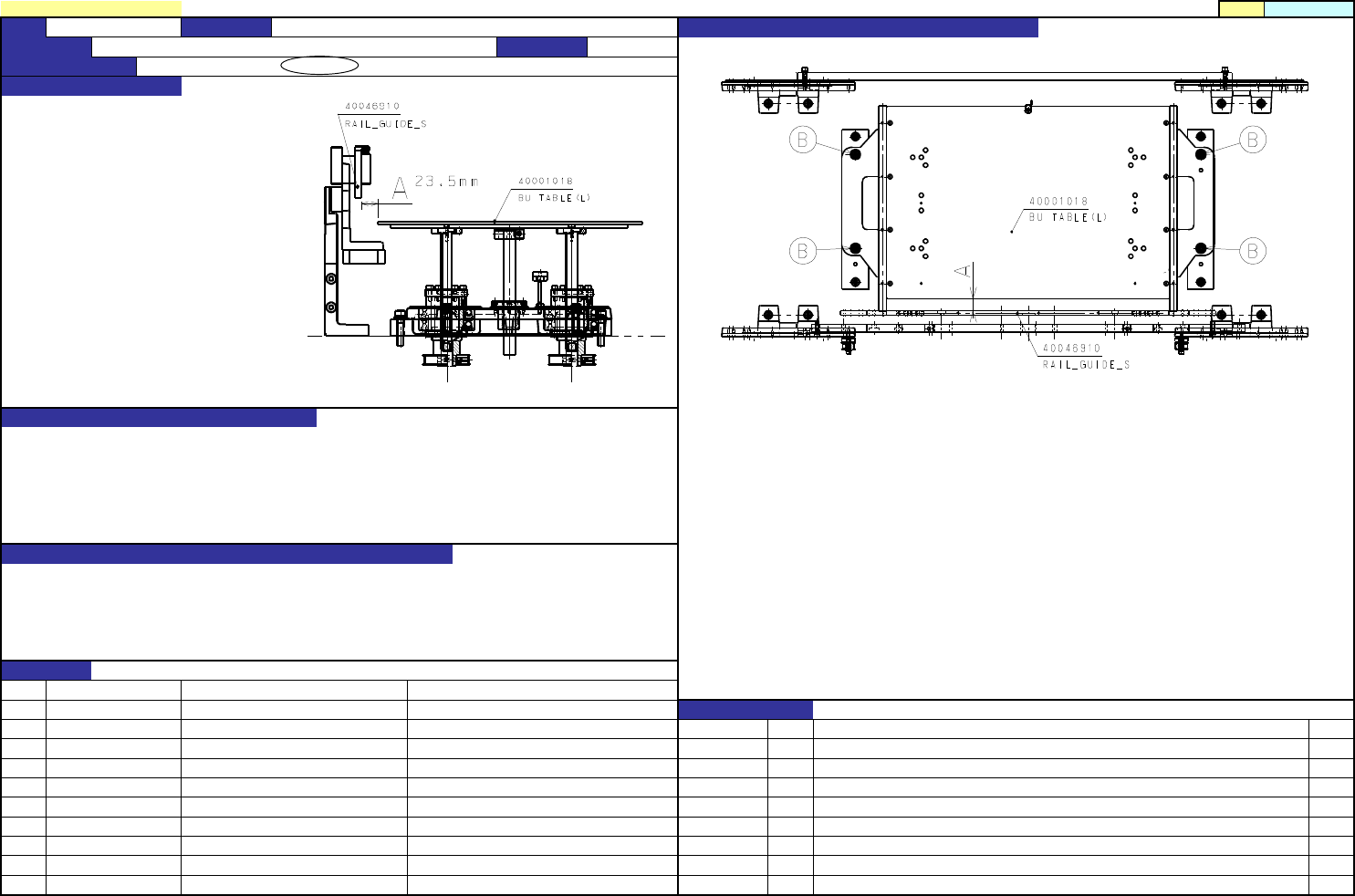

1. BU台前面和RAIL_GUIDE_S大致成平行，
其距离Ａ为23.5mm。（大致标准）
BU台X方向的位置，须严守QA表5-14项，
质量特性的No.2。
(须严守"基板钳夹的稳定（ＢＵ台的平面），
轨道导向轴和侧臂的芯一致"。)
同时，BU台Y方向的位置，选在向基准销（调节块）
的X方向的移动无障碍等，能够顺畅进行的位置。
拧松Ｂ的螺丝，与传送座仪器移动ＢＵ台的位置,把Ａ尺寸调整为规格值。
１．让基准销上下动作的减震锁定位置稳定。
在部结部，给RAIL_GUIDE_S安装基准销用的LM导向器时，能够使用在GX-5/6上使用的夹具（A尺寸=17.5mm用）。
１．距离短的话，基准销上下动作时弯曲。Ｘ方向移动时减震锁定部和ＢＵ台相碰。
距离长的话，儿啊嗯基准销向Ｘ方向移动时，减震锁定部不稳定（转动）。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－19
全面另写'07.11.28
内容
'07.08.03 新设
日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 编制日期 2007/8/3
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
19
FX-3 装置名称 基板传送 确认方法及调整方法（故障处理方法）
BU TABLE
QA表 ＮＯ．
机种

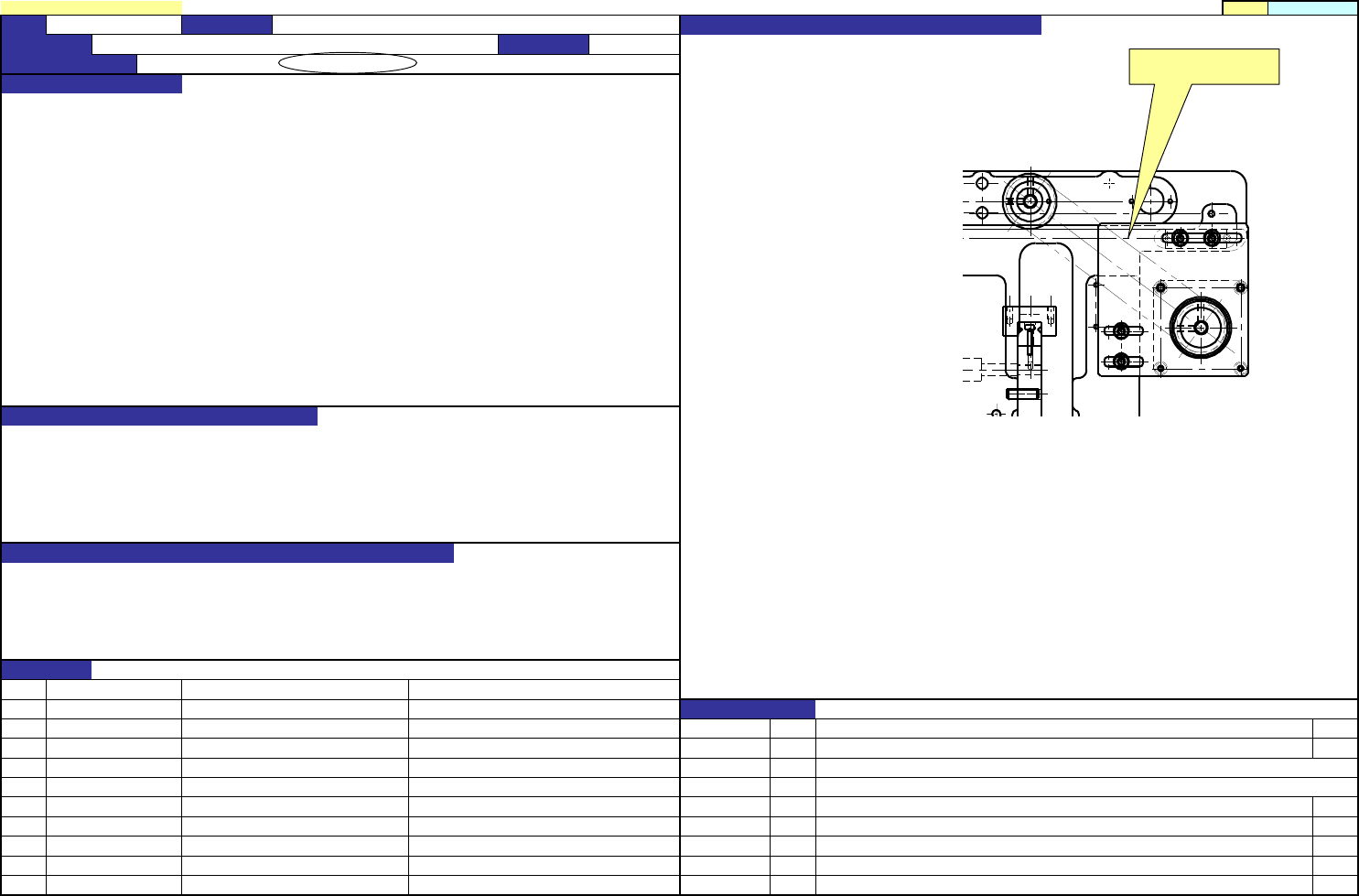

自动基板宽度调整装置皮带张力
左右移动马达的安装位置，调整到适当的张力。
由尼塔公司制的张力计测定值如下
２５±２．５Ｎ
用由尼塔公司制皮带张力计测定皮带中央部。
皮带张力计的设定值如下。
Wight： ００２.５
Width： ００９.０
Span： ０１３３
自动基板宽度跳横的2个皮带轮的同步皮带的适当张力
１．同步皮带牙部的损耗
２．同步皮带跳牙动作不良
３．发生异常噪声
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－20
内容
'07.08.03 新设
日期
E4733729000 TIMING BELT SC (30E)
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 编制日期 2007/8/3
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
20
FX-3 装置名称 基板传送 确认方法及调整方法（故障处理方法）
张力测量位置
QA表 ＮＯ．
机种
连接结合部（皮带张力）
1. 导轨宽度调整驱动皮带的张力调整
变更调紧皮带轮的位置高度进行相应的调整。
使左右调紧皮带轮的高度均等。
由尼塔公司制的张力计测定值如下
２５±２．５Ｎ 用UNITTA制音波式皮带张力计进行测量。（重量=002.5、宽度=009.0、长度=0170）
连接传送装置L和R的连接部的驱动用皮带轮的同步皮带的适应性张力
１．同步皮带牙部的损耗
２．同步皮带跳牙动作不良
３．发生异常噪声
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－21
内容
'07.08.03 新设
日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
基板传送 确认方法及调整方法（故障处理方法）
功能名称 编制日期 2007/8/3
FX-3 装置名称
21
张力测量位置
连接部(后侧)
