QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2) 机种 确认方法 沿XY方向移动固定在贴装头上的杠杆式千分尺，测量CAL板上面和XY面的平行。 CAL板上面和XY面的平行度：0.03mm 调整方法 拧松把CAL块固定在底座车架上的螺钉（M6×20带垫片内六角螺钉）两处，在CAL块的下面塞入垫片进行调整。 坐标系的基准 CAL块是所有的坐标系的基准（原点） 贴装精度不良 吸附率降低 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ …
QA表 ＮＯ．
机种
自动宽度调整时的止动器干涉的防止（传送止动器干涉传感器）
1. 在电源打开和按下紧急停止按钮的状态下，用手动缩小传送宽度。
进行调整使传感器配件和传感器之间的间隙为规定值。（调整①②）
1. 传感器配件和传送止动器干涉传感器之间的间隙是1mm。
2. 传感器配件的位置，
把传送宽度变窄，将传感器配件靠近传送止动器干涉传感器，传感器打开（LED亮灯）以后，
在沿箭头方向移动的1mm位置进行固定。
2. 在传送宽度为50mm的状态下，调整传感器配件的位置使其满足规格。
1. 防止自动宽度调整时的止动器和止动器之间的干涉。
1. 止动器及传送导轨的破损
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－25
内容
'07.11.28 新设
40070249 STOPPER_SENSOR_SPACER
日期
40070248 STOPPER_SENSOR_DOG
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 编制日期 2007/11/28
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
25
FX-3 装置名称 基板传送 确认方法及调整方法（故障处理方法）
靠近箭头的方向
在电源打开和按下紧急停止
按钮的状态下用手动使传送
宽度变窄。
传送宽度50mm
“基准侧”
『从动侧』
QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2)
机种
确认方法
沿XY方向移动固定在贴装头上的杠杆式千分尺，测量CAL板上面和XY面的平行。
CAL板上面和XY面的平行度：0.03mm 调整方法
拧松把CAL块固定在底座车架上的螺钉（M6×20带垫片内六角螺钉）两处，在CAL块的下面塞入垫片进行调整。
坐标系的基准
CAL块是所有的坐标系的基准（原点）
贴装精度不良
吸附率降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【6】－1
内容
新设E3806721000 OCC垫片C '07.08.07
E2063760000 垫片C
E3805721000 OCC垫片B
日期
40046828 CAL块组
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 和XY面的平行调整 编制日期 2007/8/7
FX-3 装置名称 CAL块 确认方法及调整方法（故障处理方法）

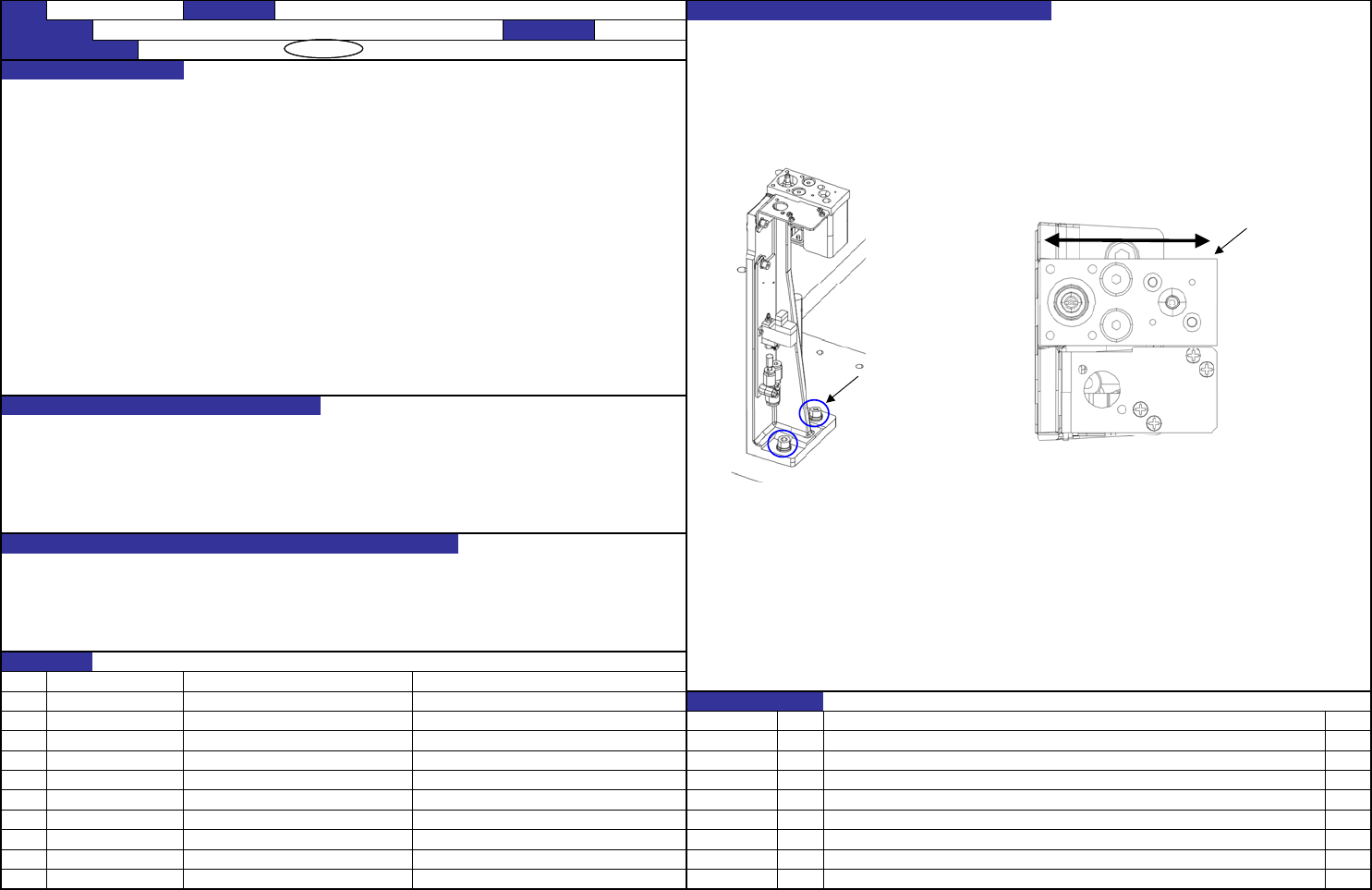

CAL块固定螺钉
垫片
30
测量部位
QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2)
机种
确认方法
把杠杆式千分尺固定在贴装头上沿X方向移动，测量CAL板侧面和X轴的平行。
CAL板侧面和X轴的平行：0.3mm 调整方法
拧松把CAL块固定在底座车架上的螺钉（M6×20带垫片内六角螺钉）两处，调整CAL块的平行。
为了CAL块第一标记和第二标记的位置关系不要有太大错位
识别第二标记时标记错位太大
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【6】－2
内容
'07.08.07 新设
日期
40046828 CAL块组
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 和X轴的平行调整 编制日期 2007/8/7
装置名称 CAL块 确认方法及调整方法（故障处理方法）FX-3

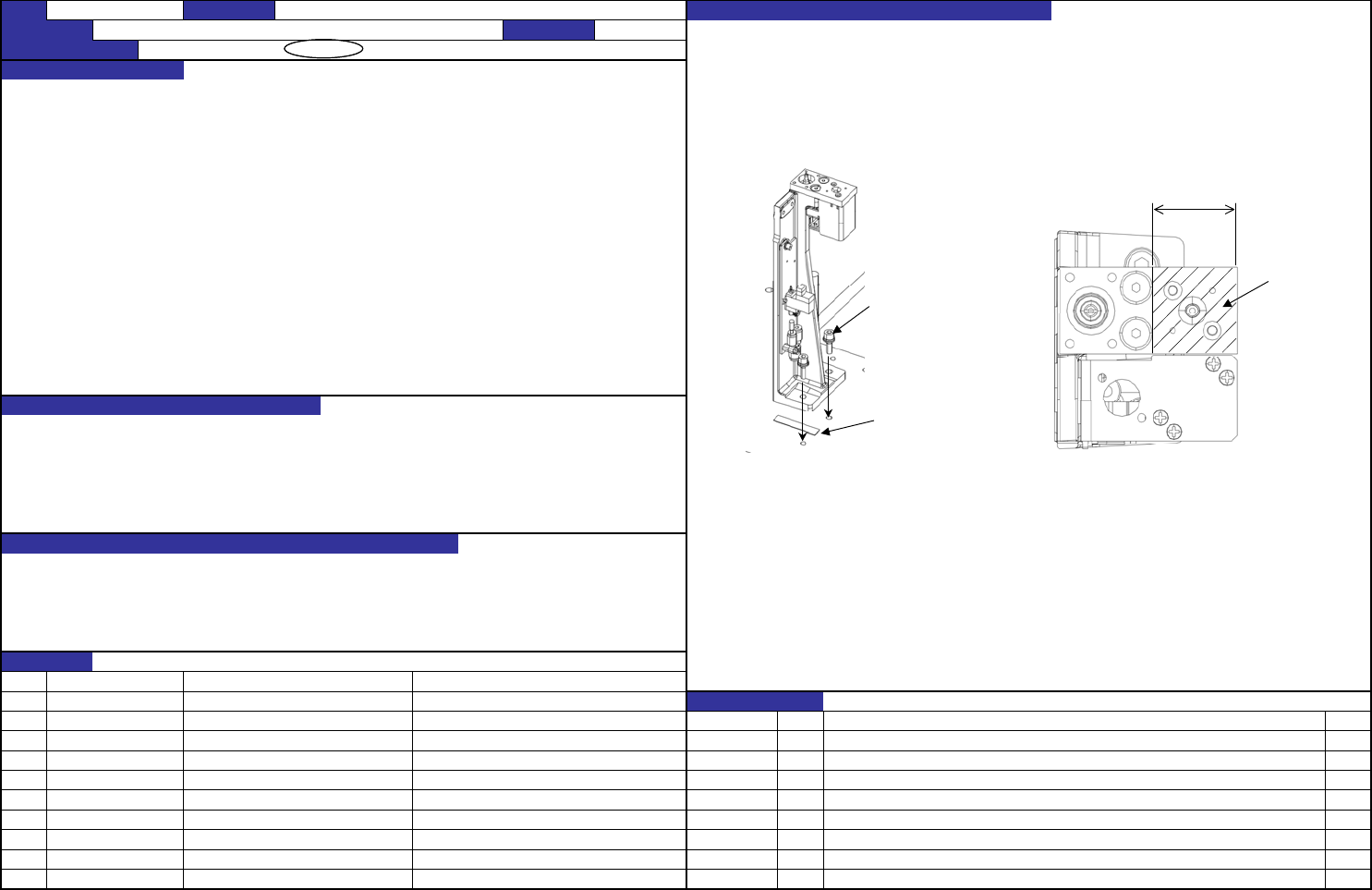

CAL块固定螺钉
测量部位
