QA表 ＮＯ． 13 (1/2) ＮＯ． 13 (2/2) 机种 1. 变暗开关的设置 通过主机下面的变暗开关请把电源接通时锁定时间、 返回方式、接点驱动方式、运动模式的切换按下表进行设置。 变暗开关的设定 电源接通时锁定时间切换（SW1） ：关（1秒） 返回方式切换（SW2） ：开（自动返回） 接点驱动方式（SW3） ：关（正常打开） 动作模式切换（SW4） ：开（不足电压） 电压整定 2. 整定方式 电压整定旋钮（SV） ：50﹪（…

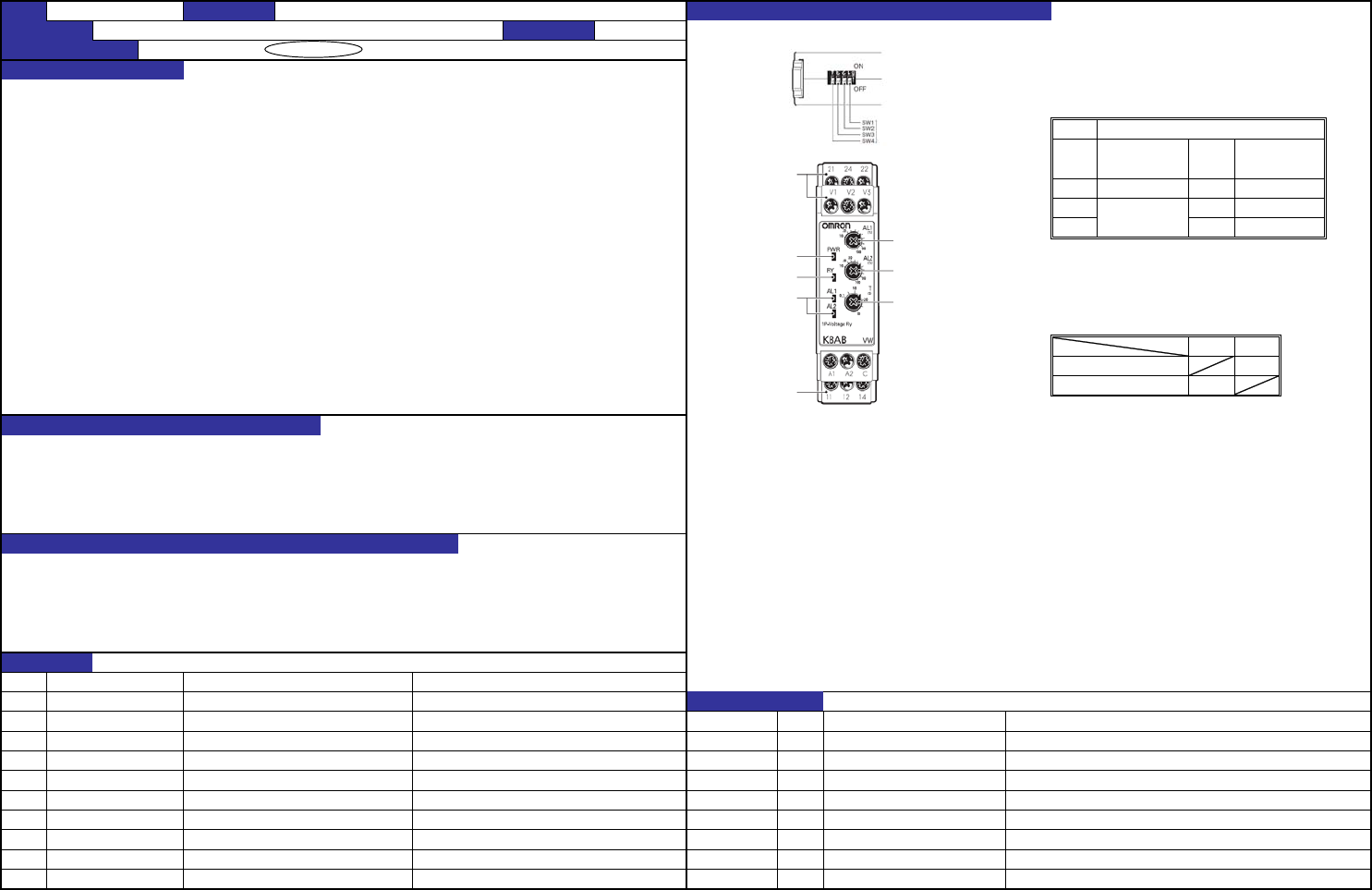

QA表 ＮＯ． 12 (1/2) ＮＯ． 12 (2/2)
机种
1. 变暗开关的设置
通过主机下面的变暗开关请把电源接通时锁定时间、
返回方式、运动模式的切换按下表进行设置。
变暗开关的设定
电源接通时锁定时间切换（SW1） ：关（1秒）
返回方式切换（SW2） ：开（自动返回）
动作模式切换（SW3） ：关（AL1：过度电压）
动作模式切换（SW4） ：关（AL2：不足电压） SW2 返回方式切换 ON 自动返回
SW3 OFF AL1：过度电压
电压整定 SW4 OFF AL2：不足电压
电压整定旋钮（AL1） ：80﹪（240V）
电压整定旋钮（AL2） ：50﹪（150V） 2. 整定方式
① 电压整定
运动时间整定 请用电压整定旋钮（AL1、AL2）按下表进行整定。
运动时间整定旋钮 ：5秒
150V 240V
电压整定旋钮（AL1） 80%
电压整定旋钮（AL2） 50%
② 运动时间
请用运动时间整定旋钮将其整定为「5秒」。
为了检知电源电压降低以及电源过度电压。
1. 电源电压降低时，接触器的线圈电流增大，接触器以及变压器发生故障。
2. 错误地设置过低（高）的情况下，即使是额定电压输入时，也会检测出异常而停止。
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【10】－12
预想故障（应规格调整值不良而发生的故障）
电源接通时锁定
时间切换
运动模式切换
SW1
控制电压
OFF 1秒
功能
内容 処理
新设'07.10.09
日期
HD002650000 电动机环状继电器
变更履历
货号 品名 有关质量特性
对象元件
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 AC电源监视电压设定 作成日 2007/10/9
FX-3 装置名称 电力 确认方法及调整方法（故障处理方法）
变暗开关
电压整定旋钮（AL1）
电压整定旋钮（AL2）
端子台
电源LED
接点运动状态显示LED
端子台
警报LED
运动时间整定旋钮（T）

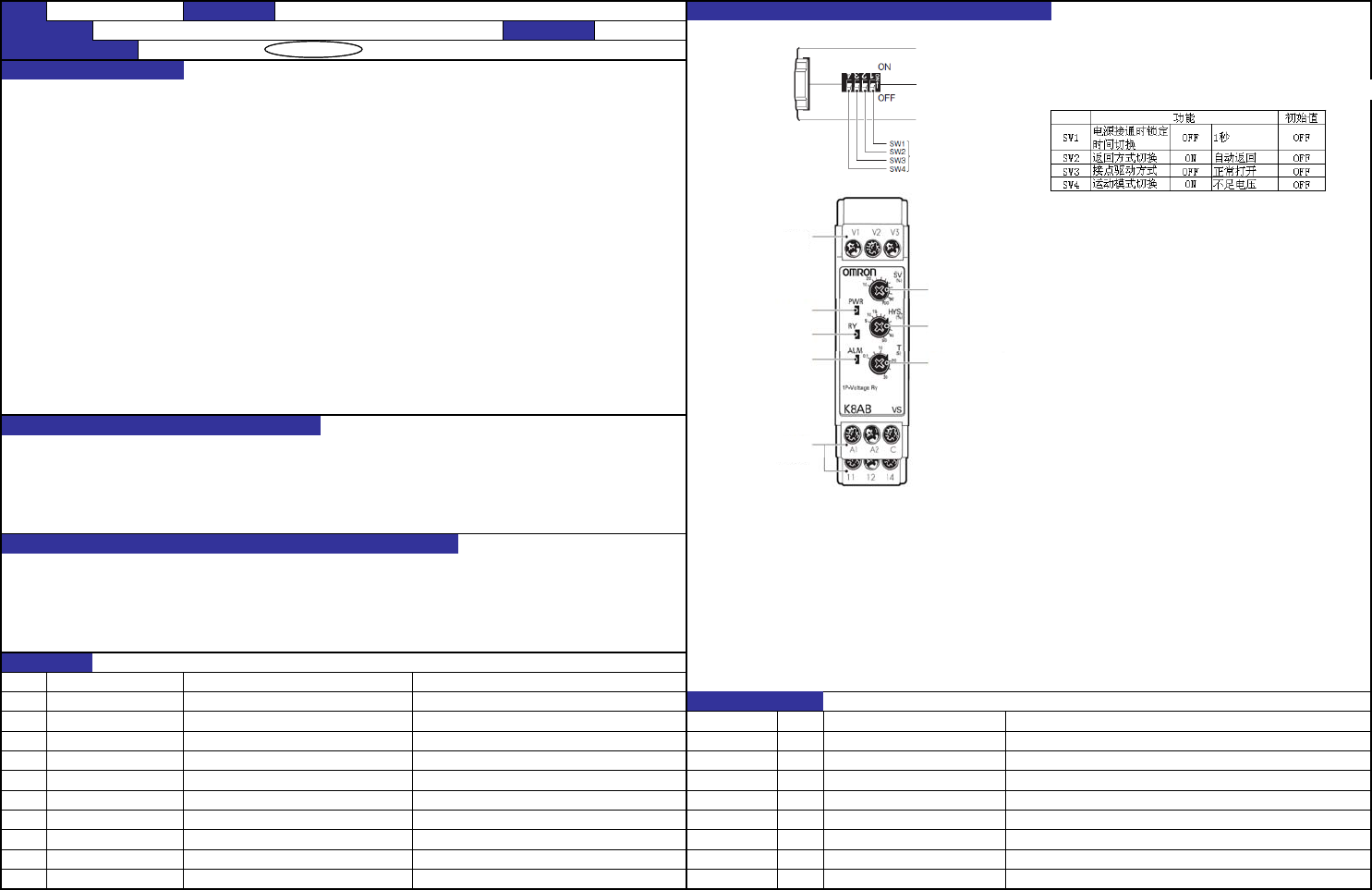

QA表 ＮＯ． 13 (1/2) ＮＯ． 13 (2/2)
机种
1. 变暗开关的设置
通过主机下面的变暗开关请把电源接通时锁定时间、
返回方式、接点驱动方式、运动模式的切换按下表进行设置。
变暗开关的设定
电源接通时锁定时间切换（SW1） ：关（1秒）
返回方式切换（SW2） ：开（自动返回）
接点驱动方式（SW3） ：关（正常打开）
动作模式切换（SW4） ：开（不足电压）
电压整定 2. 整定方式
电压整定旋钮（SV） ：50﹪（150V） ① 电压整定
请用电压整定旋钮（SV）将其整定为「50﹪」。
返回整定
返回整定按钮（HYS.） ：5﹪ ② 返回整定
请用返回整定按钮（HYS.）将其整定为「5﹪」。
运动时间整定
运动时间整定旋钮 ：5秒 ③ 运动时间
请用运动时间整定旋钮将其整定为「5秒」。
为了检知电源电压降低。
1. 电源电压降低时，接触器的线圈电流增大，接触器以及变压器发生故障。
2. 错误地设置过高的情况下，即使是额定电压输入时，也会检测出异常而停止。
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【10】－13
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
内容 処理
新设'07.11.21
日期
HD002650000 电动机环状继电器
变更履历
货号 品名 有关质量特性
对象元件
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能名称 AC电源监视电压设定 作成日 2007/11/21
FX-3 装置名称 电力 确认方法及调整方法（故障处理方法）
变暗开关
电压整定旋钮（SV）
返回后整定按钮
（HYS.）
端子台
（注1、2）
电源LED
接点运动状态显示LED
端子台
（注1、2）
警报LED
运动时间整定旋钮
（T）
QA表 ＮＯ． 14 (1/2) ＮＯ． 14 (2/2)
机种
*如果是以线路板单体进行调整，请另行准备DC24V的电源，供电时要使CN13的1、2、3脚为“+”，4、5、6脚为“-”。
1. 电流限制控制电压的调整（VR1的调整）
电流限制控制电压：0.68±0.01V ① 请一边用电压表观测测试端子TE41的电压一边旋转VR1，调整为0.68V±0.01V。
2. 电流限制控制电压的调整（VR12的调整）
① 请一边用电压表观测测试端子TE54的电压一边旋转VR12，调整为0.68V±0.01V。
3. 电流限制控制电压的调整（VR13的调整）
① 请一边用电压表观测测试端子TE55的电压一边旋转VR13，调整为0.68V±0.01V。
注1：用线路板单体进行调整时的DC24V的电源电压是24V±0.01V。整机的时候是DC电压的确认/调整
注2：测量的GND，使用测试端子的TE16。
注3：在已经调整完的旋钮上，涂锁定漆。
·与OCC灯的亮度有直接关系，对识别和贴装精度有很大的影响。
·图象识别错误的发生。
·贴装精度的恶化。
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【10】－14
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能名称 OCC灯回路的调整 作成日
内容 処理
新设'07.08.21
日期
40047506 ＨＥＡＤ－ＭＡＩＮ ＰＣＢ ＡＳＭ ＤＣ电源输出电压的调整
变更履历
货号 品名 有关质量特性
对象元件
2007/8/21
FX-3 装置名称 电力 确认方法及调整方法（故障处理方法）
