第三章 设备简介
3.1 机器介绍
JUTZE 系列检查设备是新一代外观检查设备。相比上一代机器， 采用了新的一体式结
构机架设计，提升了机器的强度，稳定性。同时，机器更为美观紧凑，用户操作方式也更加
合理。
3.2 外观介绍

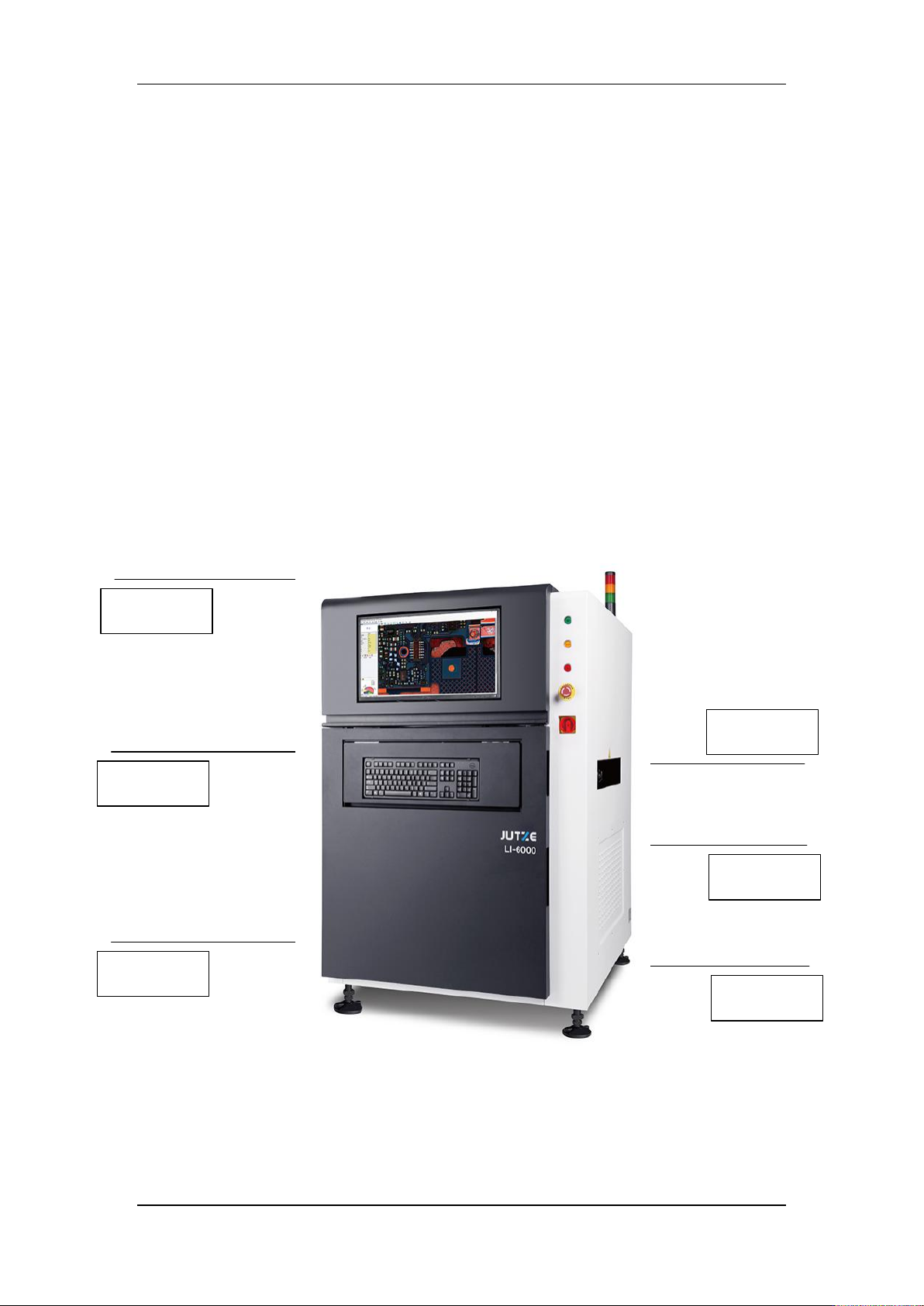

3.2.1 侧视图：
④
⑤
①
②
③
⑥
15
① 信号灯
红色：设备故障、紧急停止状态。
绿色：常亮表示正常测试状态，闪烁表示待板状态。
黄色：停止、暂停状态。
蜂鸣声：设备故障、紧急停止。
② 显示器
用户交互界面显示。
③ 主机箱
安放主机、伺服器、控制板卡等。
④ Start、ServerOn、Stop、紧急停止
Start：开始按钮。
ServerOn：私服电源开启。
Stop：周期停止（Cycle Stop）。
紧急停止：发生紧急情况或危险时迅速按下。
⑤ 鼠标、键盘
人机交互、操作、录入等。
⑥ 导风口
保持机箱内空气流通，请勿阻挡。
16
3.2.2 后视图：
① 风扇
导风散热
② 空气短路开关
空气短路保护开关
③ 前机器通信插座
连接前设备信号线接口
④ 后机器通信插座
连接后设备信号线接口
⑤ 网络接口
和维修站、离线编程等网络接口
⑥ 气压表
显示或调节气压装置
③④⑤
①
⑥
②
