一：设备端设定

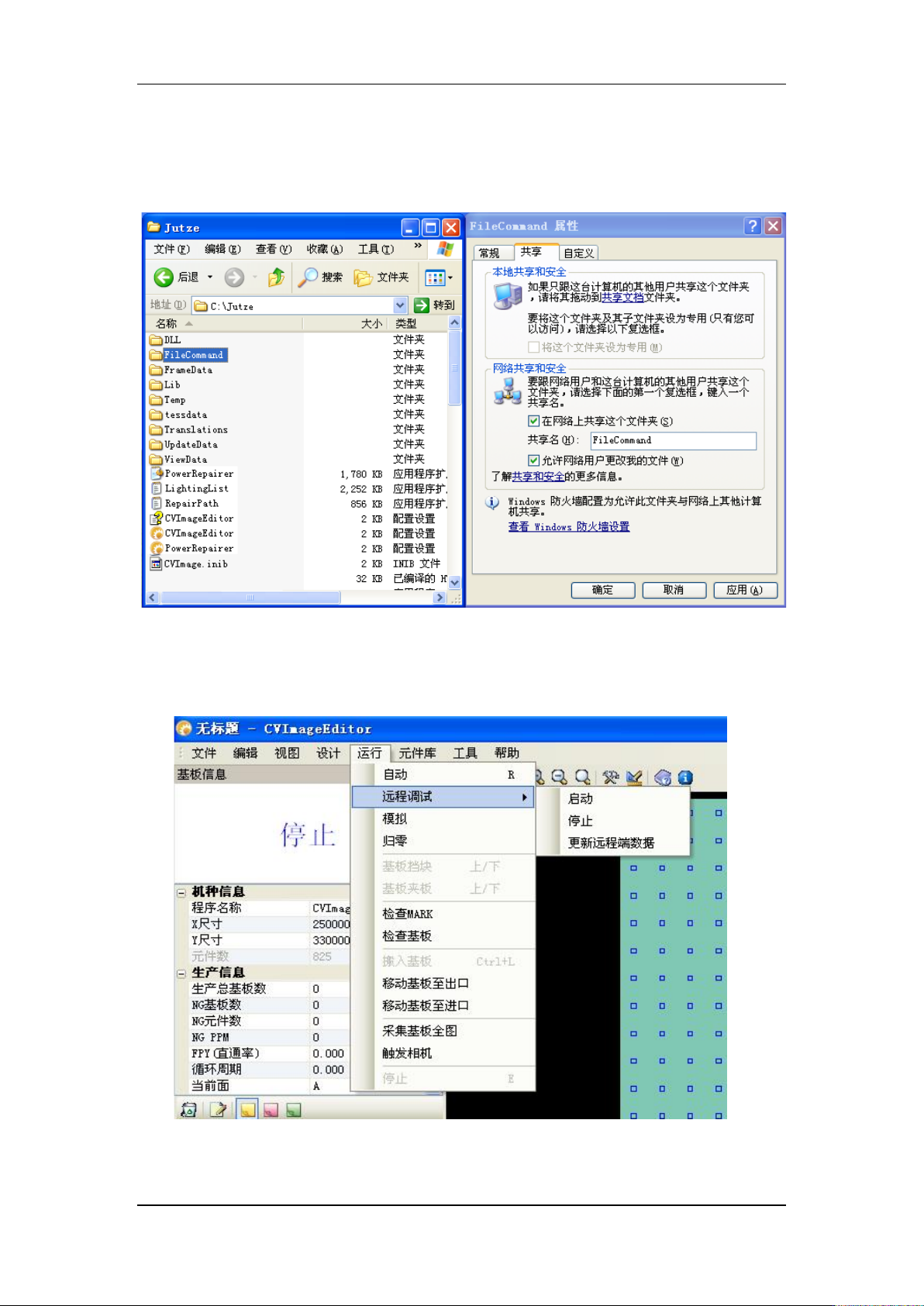

在设备端的电脑中，确认在 C：\Jutze 文件夹中有 FileCommand 文件夹，2.0.2.111

之后版本运行 CVImage 自检文件夹是否存在并新建，修改此文件夹的属性：鼠标左键激活

文件夹右键单击文件夹选中 <共享与安全...> 进行设定允许网络客户端可以读写此文件夹。

二：离线编程器设定

CVImage 升级到 2.0.2.111 后，在 <运行> 菜单条中增加 <远程调试> 项目

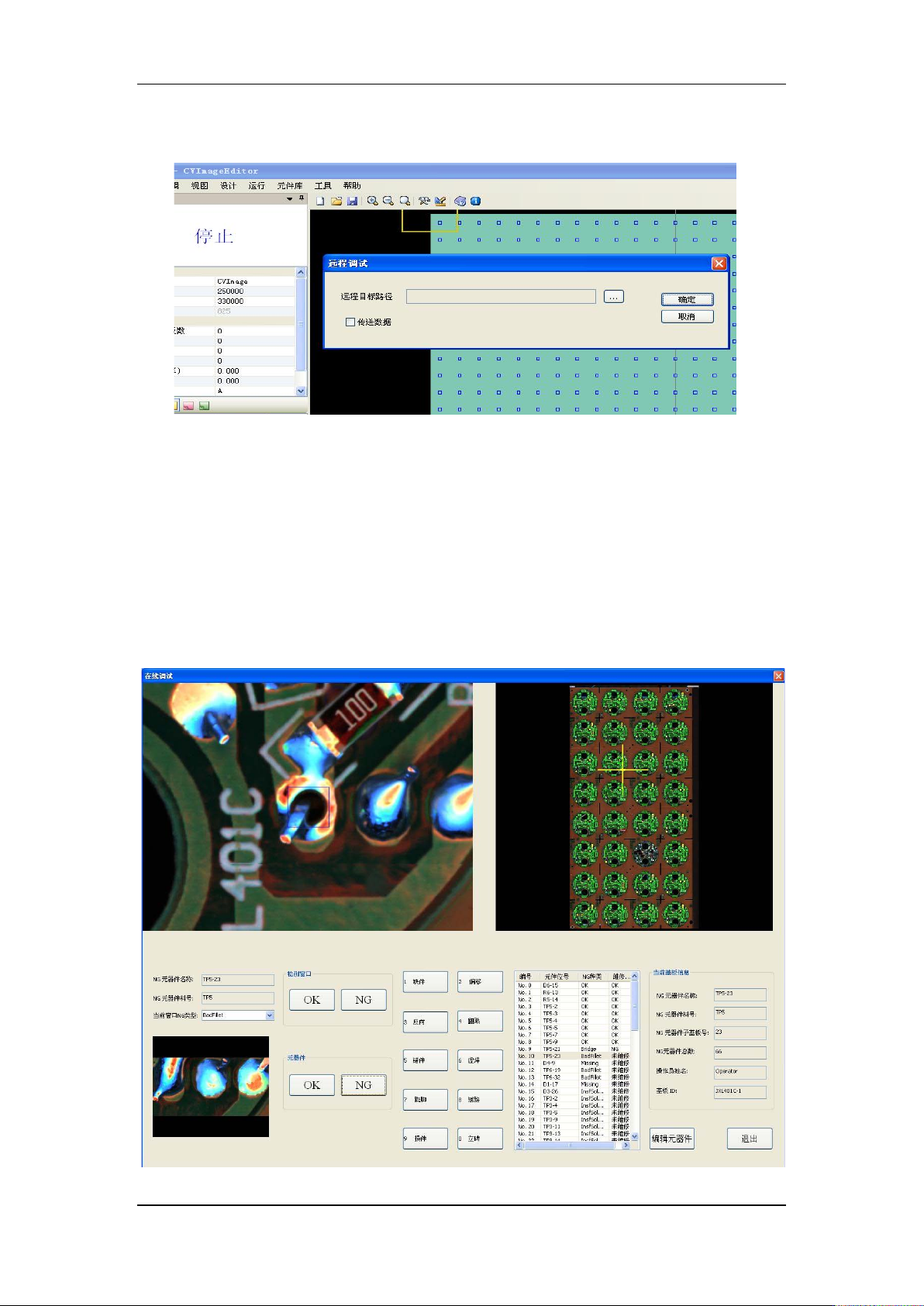

启动离线编程需要进行连接设定

在远程目标路径中：选择需要进行调试的设备。启动调试时需要将设备端数据输出到

FileCommand；调试相同台设备相同程序时仅第一获取数据时需要勾选上 [传送数据]。

离线调试提示信息（Waiting Data---Read Mark---Inspect View---Inline Debug）

1， Waiting Data 设备输出检查数据

2， Read Mark 读取设备检查 NG View 的结果

3， Inspect View 对 NG View 进行模拟检查

4，Inline Debug 对不良项目进行调试

启动调试是个循环的命令，设备端 FileCommand 文件夹中始终保留两块 PCBA 的 NG 信

息，持续调试后需要暂停调试更新检查数据可按 E 键来停止停止

Inspect View，要终止离

线调试命令需要按远程调试项目下的停止，按 E 键暂停后可按远程调试下启动对同一台设备

继续进行调试（没换程序或是换设备调试，不需要勾选传送数据）

远程调试注意事项：

1）启动调试前确认 FOV 在全版图界面下、

2）离线调试端<工具>---<选项>--系统设定中确认【在线调试】被勾选、

3）在线调试过程中，如有调整检查窗口的尺寸大小，实行<更新远程端数据>后

要继续调试当前程式需要再次启动远程调试并勾选【数据传送】

4）调试不同设备相同程式，可用调试 OK 的程序直接更新到相应机台。

5）调试过程中确认设备类型，不同型号设备可能存在原点不同而无法正确完成一对

多机台的程序更新

6）无法正常启动远程调试：请点检（1）网络状况良好（2）设备及离线端设定正确

7）启动调试后在设备端的 FileCommand 文件夹最多只保留 2 笔检查数据以供调试

8）设备端更换程序后再次启动远程调试，FileCommand 文件夹中数据将被清空后从新

写出当前程序
