27

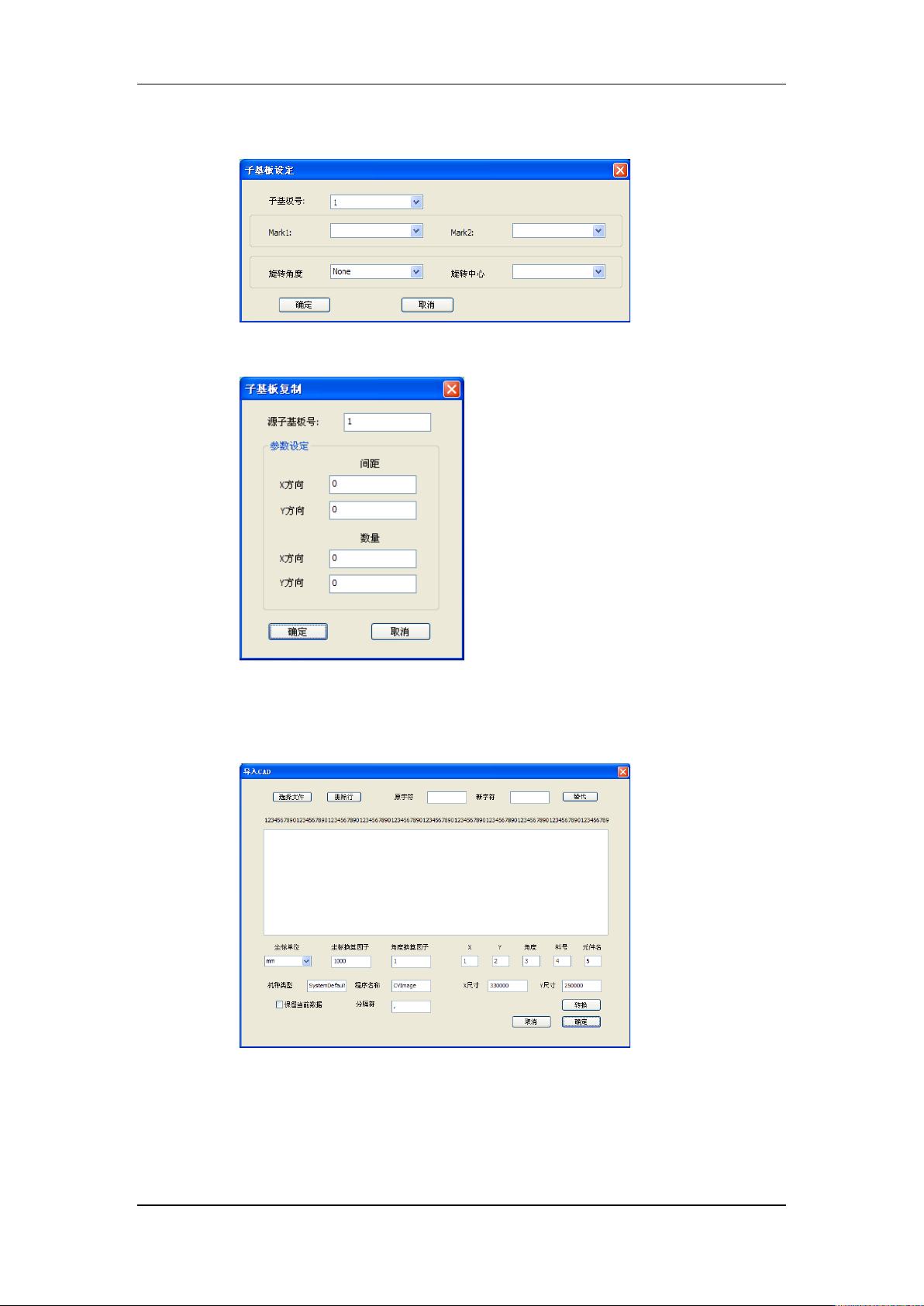

子基板设定：
在弹出的窗口中
可以设定选择零件的所属板号、为子基板设定 PIN 板 MARK、角度旋转等。
子基板复制：
输入需要复制的板号、X/Y 方向的间距(单位 um)、X/Y 方向需要复制的
板数(不包含源基板)。
CAD 转换：
一般常用的有“通用 CAD 转换”
具体操作详见编程手册 CAD 转换章节。
28
元件管理：
查看并编辑当前制作的程序中 cad
NG 设定：版本 2.0.2.130 可将不良类型定义为中文
运行菜单
自动：自动测试由此开始
模拟：模拟自动测试，机械部分不动。
远程调试: 离线调试功能,在主设备不停止生产的情况下调试程序。
归零：在第一次开启软件时需要归零。
设备紧急状态解除后需要归零。
进出板两侧安全传感器在设备运动过程中被触发需要归零。
基板挡块：控制基板挡块上/下。
基板夹板：控制基板夹板上/下。
检查 MARK：单独检查 MARK。
检查基板：对当前程序作一次检查动作。
搬入基板：授索轨道中是否有基板并将基板固定在夹板位置。
移动基板至出口：移动基板到出口位置。
移动基板至进口：移动基板到进口位置。
29
采集基板全图：根据 X/Y 尺寸设定的大小获取当前设备内的基板全图。
触发相机：单次触发相机，获取当前相机位置处的影像（可按 E 停止）。
停止：控制设备到停止状态，检查停止。黄灯亮。
元件库菜单
元件库导入/导出：
在弹出的窗口中，可以点击“导出选中”可导出选中的元件库。
点击“导出所有”可导出所有当前程序的元件库。然后点击右上角的“另存为”，
则可将需要保存出来的元件库保存到指定的文件内，保存出来的文件有三个，分别
为“*.lib”、“*.ptp”、“*.ltp”。
注意：在导出的过程中，如果需要将元件料号和元件库的对应关系一起导出，
需要在导出前选择“链接关系”。
导入元件库有两种方式，一种是直接导入“*.lib”文件。另一种方式是直接
指向某个程序导入指向的程序中的元件库。
注意：如果要导入元件料号和元件库的对应关系，需要在导入前选中“链接关
系”。
元件库链接：
根据当前元件料号去链接元件库所对应的料号，如果元件库内包含该料号
将自动套用该元件库。
删除未使用库：删除当前程序中没有使用的元件库。
