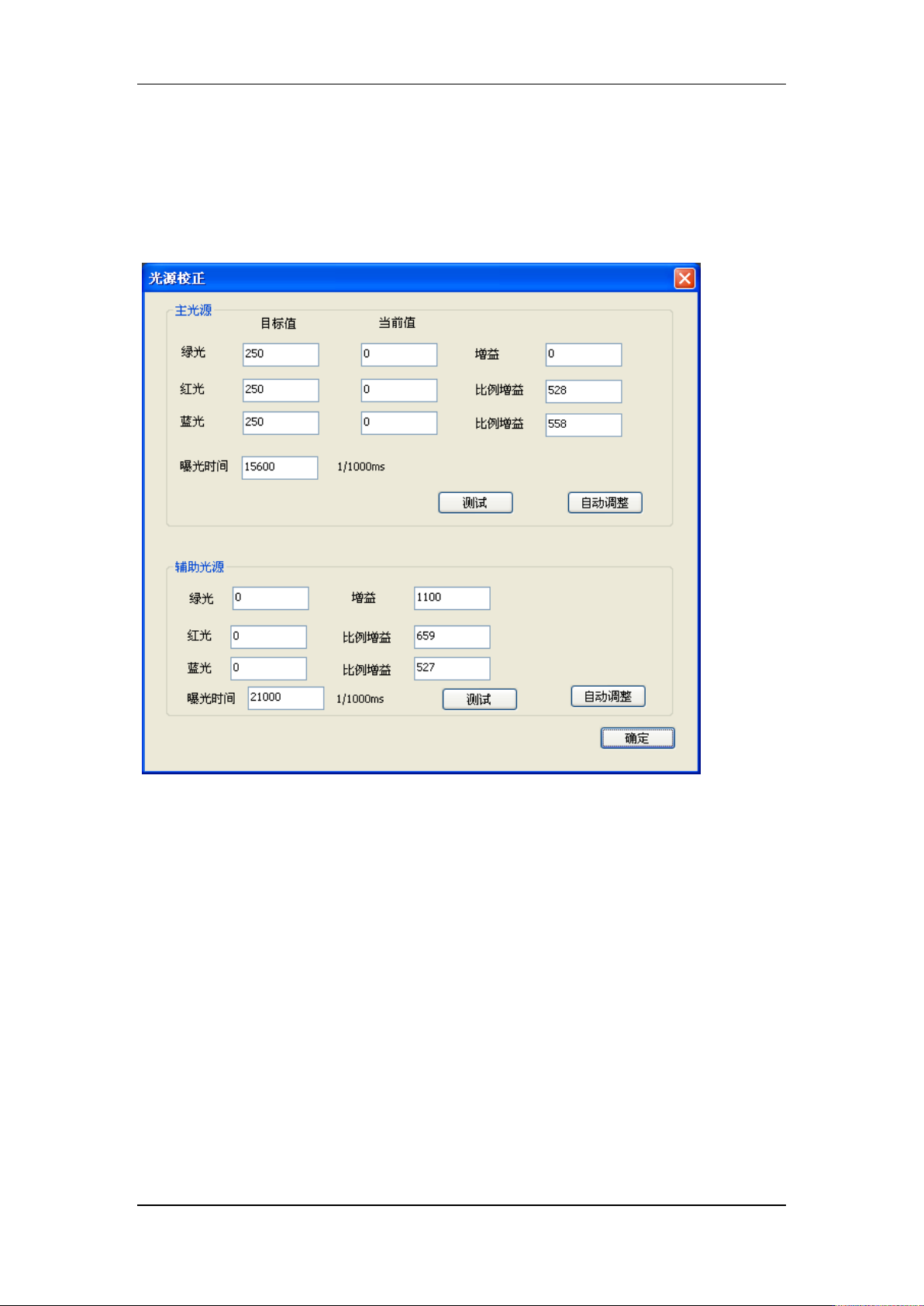

6.2.3 校正方法
光源校正准备项目：1，白色陶瓷基板夹具（Jutze 原厂校验），
2，CVImage 软件版本需要在 2.0.2.111 以上
校验方法一: CVImage 软件版本 2.0.2.111，手动校验。
1， 曝光时间位置设定值 4500
2， 按测试按钮，取 G R B（绿 红 蓝）当前值
3， 调整曝光时间，将绿光的当前值测试到 188
4， 调整蓝光的比例增益，将蓝光的当前值调试到 254
5， 调整红光的比例增益，将红光的当前值调试到 156
6， 在调试红光和蓝光的比例增益时，绿光 188 的值会有所浮动，
可通过调整曝光时间来从新调整绿光到 188
7， 增加曝光时间，以红光当前值到 248 为目标进行调试
校验方法二：CVImage 软件版本 2.0.3.100，可自动校验红绿蓝光的值。
校验结果：
1， 完成所有设备的光源校正，机台间程式互拷；结果差异在合理范围内
2， 以 PJC25804AD5T 机种为例，将程序从 J022091102 拷贝到 J022091103
J022091109，J022091106 用同一基板进行检查；检查结果出入设定范围之内
50
第七章 常见故障
使用中如果碰到设备故障或软件故障，请立即通知你的 JUTZE 公司代表，以便正确、快
速的解决您的问题，最大限度减小损失。我们不建议您自己改造或维修，由此带来的一切后
果用户需自行承担。
为了快速解决您使用中可能碰到的故障，我们下面罗列出常见的一些故障及解决办法，
希望对您有所帮助。
7.1 常见硬件故障
7.1.1 PCB 无法正常传输
分析：
将设备置于自动状态，用手感应进板 Sensor,看皮带是否转动进板。如果转动说明
设备内部信号正常，问题出在设备和前制程连接上，否则是设备本身的故障。
解决：
如果是设备和前制程连接问题，请检查设备前后信号连接线是否接错或脱落。
如果是设备本省的问题，请检查皮带是否卡住，或归零后重新操作，如果问题无法
解决请更换马达，或联系 JUTZE 公司代表。
7.1.2 图像异常
分析：
相机连接故障或灯源故障会导致图像异常。
解决：
检查相机数据线是否正常，使用专业软件检查获取影像是否正常。检查灯源是否正
常，使用 I/O 软件分别点亮红、绿、蓝、白光源是否正常，LED 是否全亮。检查软件备
份其相机参数是否和当前一致。
7.1.3 传输轨道皮带不动
分析：
皮带驱动马达超负载、皮带打滑、I/O 出错死锁等会导致传输轨道皮带不动。
解决：
检查皮带驱动马达是否动作。皮带是否打滑。I/O 出错死锁时需要重新归零或重启
主机。
51
7.1.4 伺服器报警
分析：
出现紧急情况或紧急开关被按下、电源异常等会导致伺服器报警。
解决：
当正常检查时，左右进出板口感应器状态被改变时，伺服器电源会被自动切断。正
常测试时，紧急开关被无故按下或电源不稳定等都会导致伺服器报警。当伺服器报警时，
需要打开紧急开关，按下 SERVER ON 和 START 按钮，点击菜单的归零。
7.1.5 测试中突然出现大量误判
分析：
轨道夹板故障或气压不足等会导致大量误判出现。当然不排除前制程不稳定因素引
起该故障。
解决：
检查气压是否正常：0.3-0.5 兆帕，如果使用载具的，应该检查载具是否有可活动
部件。当排除设备故障后，需要检查前制程工艺是否正常。
7.2 常见软件故障
7.2.1 维修站无法显示测试结果
分析：
维修终端目录选项没有选择或维修终端目录错误、网络故障等都会导致检查完毕后
在维修站无法显示测试结果。
解决：
检查菜单的选项-维修终端目录是否选择。如果已经选择，请检查其路径是否正常，
检查网络通讯是否正常。
7.2.2 自动测试无动作
分析：
设备在没有归零或 I/O 出错的情况下，都会导致自动测试无动作的现象。
解决：
设备重新归零，归零完毕后重新进行自动测试。如果还无动作，请检查 I/O 各信号
正常。
