예방적 유지보수 HS 유지보수 2004 년 9 월 미국판 8 2 개월 간격 유지보수 작업 41 ①W D 40 을 뿌린 보푸라기 없는 천을 사용하여 피 더 영 역 을 보호합니다 . ②테 이프 컨테 이 너 에 떨 어 져 있는 모 든 컴 포 넌 트를 진공청소기로 제 거 한 후 불필요한 스티 커 와 접착 테 이프를 모 두 제 거 합니다 . 8 ③ 피 더 에 연 결 된 과 도 한 폐 테 이프를 잘 라…

유지보수 예방적 유지보수 HS
8 2 개월 간격 유지보수 작업 2004 년 9 월 미국판
40
8

예방적 유지보수 HS 유지보수
2004 년 9 월 미국판 8 2 개월 간격 유지보수 작업
41

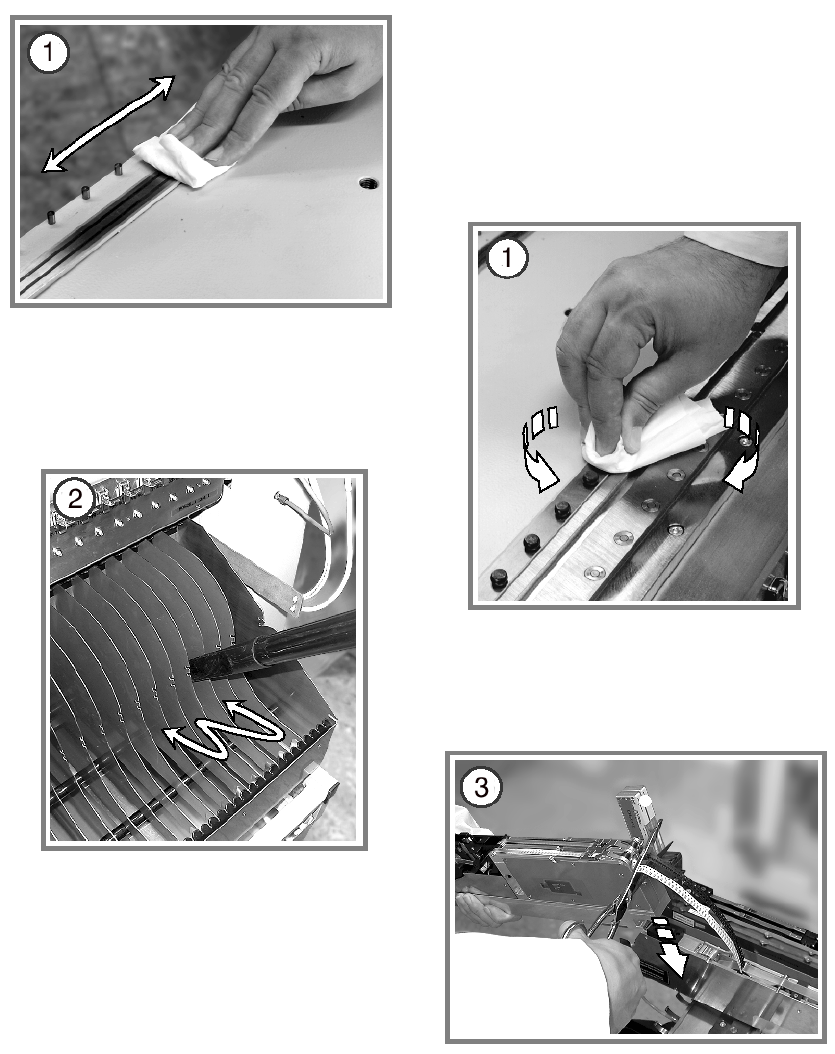

①WD40 을 뿌린 보푸라기 없는 천을 사용하여 피더 영역을 보호합니다 .
②테이프 컨테이너에 떨어져있는 모든 컴포넌트를 진공청소기로 제거한 후 불필요한 스티커와
접착 테이프를 모두 제거합니다 .
8
③ 피더에 연결된 과도한 폐 테이프를 잘라내고 8mm S 피더의 컴포넌트 서랍을 비웁니다 .
○피더를 피더 영역으로 복귀시킵니다 .
각각의 피더가 올바른 위치에 있고 올바르게 연결되어 있는지 확인합니다 . 8
8
8
8
8
8
○보호 덮개를 닫습니다 .
○ 실장 장비의 메인 스위치를 켭니다 .
○모든 실장 영역에서 이 작업을 반복합니다 .
8
8
8
8
8
8

유지보수 예방적 유지보수 HS
9 4 개월 간격 유지보수 작업 DLM1 실장 헤드 /HS-50 만 해당 2004 년 9 월 미국판
42
9 4 개월 간격 유지보수 작업
DLM1 실장 헤드 /HS-50 만 해당
12 세그먼트 Collect&Place 헤드 (DLM1) 의 구조 9
9

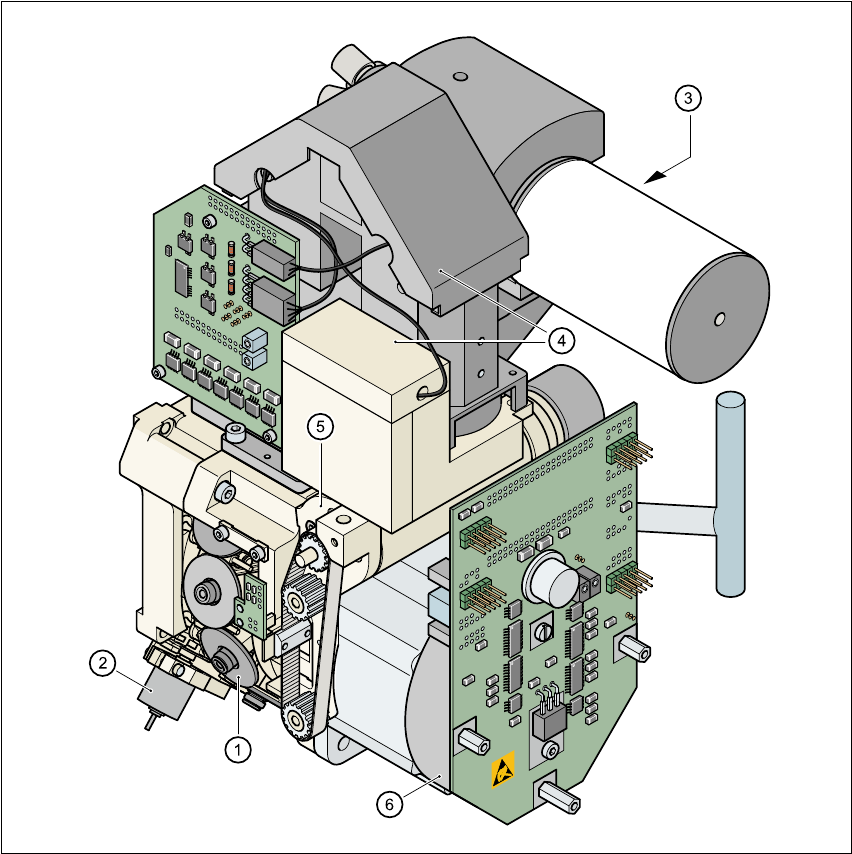

그림 9.0 - 1 12 세그먼트 Collect&Place 헤드의 구조
9
(1) 슬리브가 있는 스타 (2) " 리젝트 " 밸브 조정 드라이브 모터
(3) 회전 스테이션 (4) 컴포넌트 비전 모듈
(5) Z 축 드라이브 (6)스타 모터
