유지보수 예방적 유지보수 HS 10 4 개월 간격 유지보수 작업 DLM2 실장 헤드 /HS-60 만 해당 2004 년 9 월 미국판 64
예방적 유지보수 HS 유지보수
2004 년 9 월 미국판 10 4 개월 간격 유지보수 작업 DLM2 실장 헤드 /HS-60 만 해당
63
10
4 개월 간격 유지보수 작업을 수행하기 위해 다음과 같은 툴 , 장비 및 소모품이 필요합니다 . 10
– 플라이어
– 짧은 강모로 된 솔
– 육각 소켓 스패너 세트
– 보푸라기 없는 천
– 보푸라기 없는 면봉
– 에틸 알코올
– ISOFLEX TOPAS NCA52 그리스
– UNISILKON L250L
– STRUCTOVIS GHD 가 들어있는 오일 디스펜서
– 청소된 슬리브 세트
– 깨끗한 밸브 플런저 세트
– 새 Z 축 치붙이 벨트 ( 필요한 경우 )
– 새 분배기 ( 필요한 경우 )
– 새 O-ring, 회전 스테이션 ( 필요한 경우 )
– 새 치붙이 벨트 , 회전 스테이션 ( 필요한 경우 )
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
유지보수 예방적 유지보수 HS
10 4 개월 간격 유지보수 작업 DLM2 실장 헤드 /HS-60 만 해당 2004 년 9 월 미국판
64
예방적 유지보수 HS 유지보수
2004 년 9 월 미국판 10 4 개월 간격 유지보수 작업 DLM2 실장 헤드 /HS-60 만 해당
65
준비 작업 10
○ "Single Functions" 메뉴를 사용하여 모든 Collect&Place 헤드의 노즐을 노즐 체인저로 복귀
시킵니다 .
○ 실장 장비의 주 전원 스위치를 끕니다 .
올바른 종료 루틴을 따릅니다 . 10
10
10
10

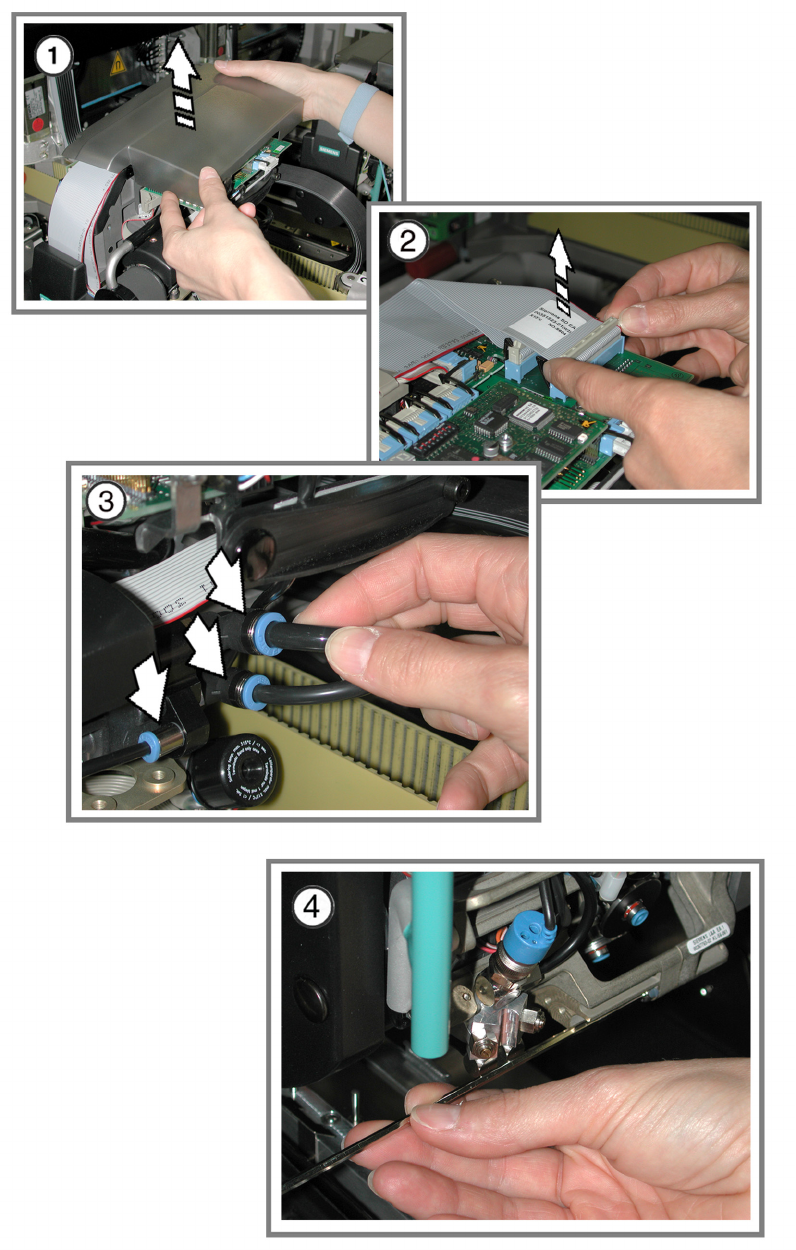

①헤드 보드 덮개를 제거합니다 .
ESD 규정을 반드시 따르십시오 .
10
10
10
○피더 모듈과 헤드의 앞부분을 보호하기 위해 피더 영역을 덮습니다 .
10
②헤드 보드의 헤드 앞부분과 리본 케이블의 연결을 분리합니다 .
③ 압축 공기 호스를 분리합니다 .
적절한 플라이어를 사용하여 이 작업을 수행합니다 . 10
10
10
10
④헤드 앞 부분의 4 개의 나사를 풀고 (3mm 소켓 헤드 스패너 사용 ) 앞부분을 제거합니다 .
나사를 제거한 후 헤드의 앞부분을 단단히 잡습니다 . 10
스타 위의 플라스틱 분배판과 뒷부분의 분배기를 주의하여 관찰합니다 . 10
10
밸브 플런저가 DT 는 밸브 플런저 드라이브의 손상을 피하기 위해 스타를 반만 회전시킵니다 .10
10
○ 헤드 앞부분을 부드러운 ( 밸브 플런저 측면 하단 )ESD 표면이나 적당한 헤드스탠드 위에 위
치시킵니다 .
○ 슬리브를 분리하여 제공된 컨테이너에 넣습니다 .
