준비 작업 10
○ "Single Functions" 메뉴를 사용하여 모든 Collect&Place 헤드의 노즐을 노즐 체인저로 복귀
시킵니다 .
○ 실장 장비의 주 전원 스위치를 끕니다 .
올바른 종료 루틴을 따릅니다 . 10
10
10
10

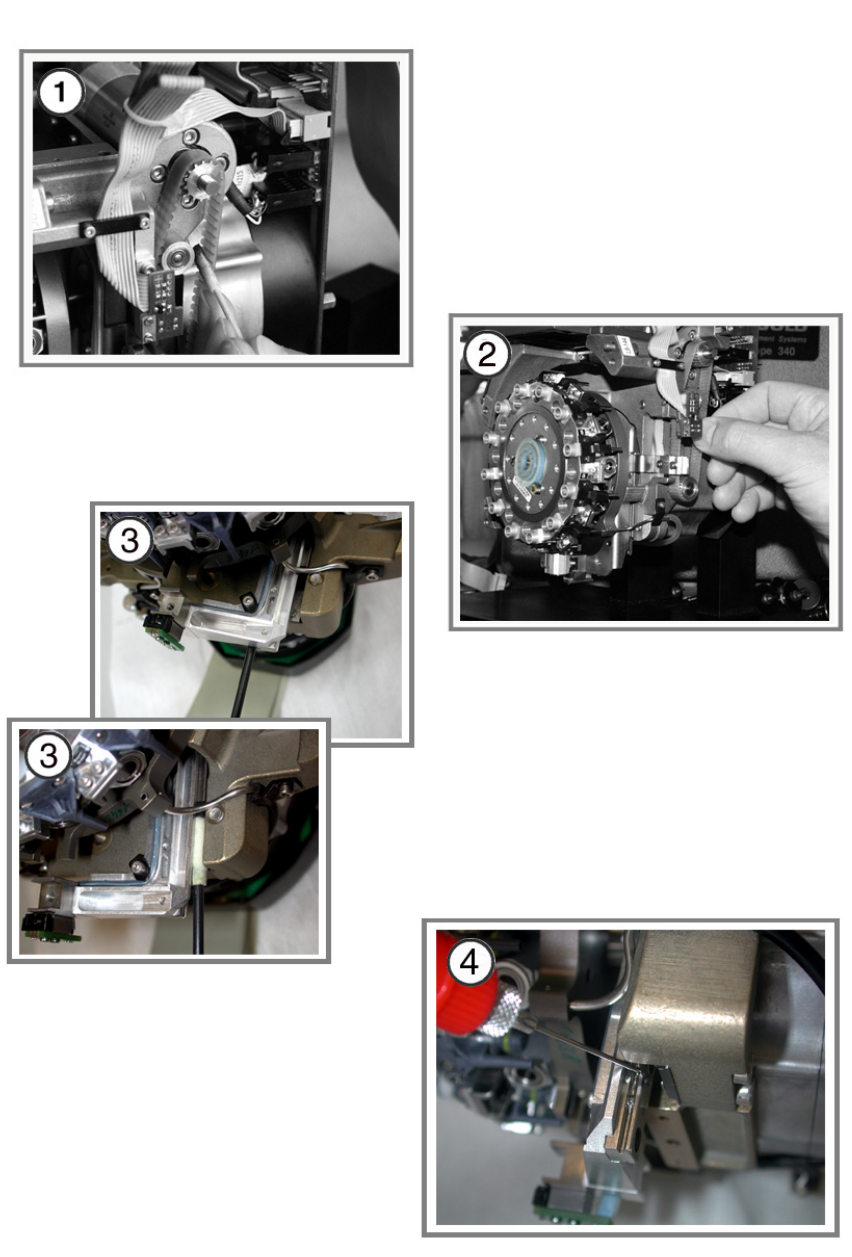

①헤드 보드 덮개를 제거합니다 .
ESD 규정을 반드시 따르십시오 .
10
10
10
○피더 모듈과 헤드의 앞부분을 보호하기 위해 피더 영역을 덮습니다 .
10
②헤드 보드의 헤드 앞부분과 리본 케이블의 연결을 분리합니다 .
③ 압축 공기 호스를 분리합니다 .
적절한 플라이어를 사용하여 이 작업을 수행합니다 . 10
10
10
10
④헤드 앞 부분의 4 개의 나사를 풀고 (3mm 소켓 헤드 스패너 사용 ) 앞부분을 제거합니다 .
나사를 제거한 후 헤드의 앞부분을 단단히 잡습니다 . 10
스타 위의 플라스틱 분배판과 뒷부분의 분배기를 주의하여 관찰합니다 . 10
10
밸브 플런저가 DT 는 밸브 플런저 드라이브의 손상을 피하기 위해 스타를 반만 회전시킵니다 .10
10
○ 헤드 앞부분을 부드러운 ( 밸브 플런저 측면 하단 )ESD 표면이나 적당한 헤드스탠드 위에 위
치시킵니다 .
○ 슬리브를 분리하여 제공된 컨테이너에 넣습니다 .
10
