예방적 유지보수 HS 유지보수 2004 년 9 월 미국판 10 4 개월 간격 유지보수 작업 DLM2 실장 헤드 /HS-60 만 해당 79 ① 에틸 알코올을 적신 보푸라기 없는 천을 사용하여 벤츄 리 노 즐 을 주의하여 닦 습니다 . ①벤 츄 리 노 즐 에 압축 공기를 통 과시 킵 니다 . ① UNISI LK ON L 2 5 0 L 을 사용하여 진공 발생기의 O-ring 에 그리스를 약간 바릅…
유지보수 예방적 유지보수 HS
10 4 개월 간격 유지보수 작업 DLM2 실장 헤드 /HS-60 만 해당 2004 년 9 월 미국판
78
예방적 유지보수 HS 유지보수
2004 년 9 월 미국판 10 4 개월 간격 유지보수 작업 DLM2 실장 헤드 /HS-60 만 해당
79

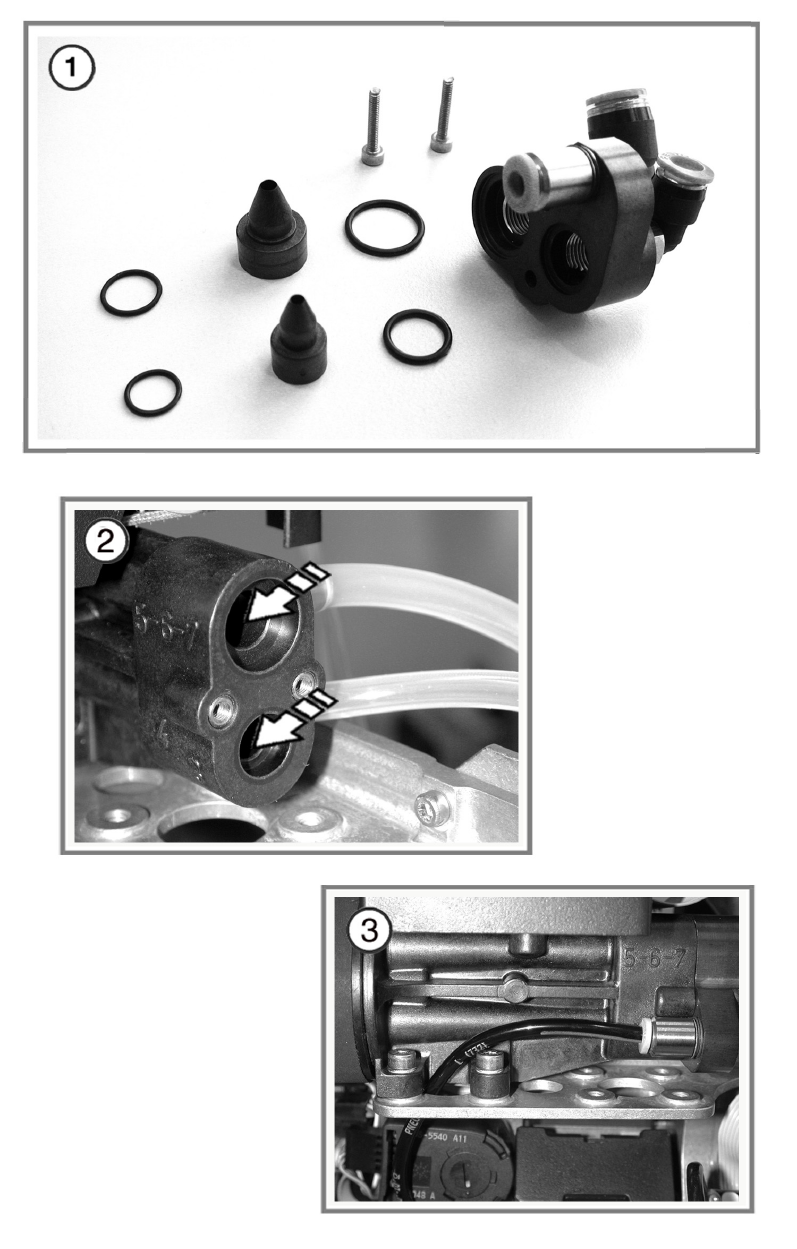

① 에틸 알코올을 적신 보푸라기 없는 천을 사용하여 벤츄리 노즐을 주의하여 닦습니다 .
①벤츄리 노즐에 압축 공기를 통과시킵니다 .
① UNISILKON L250L 을 사용하여 진공 발생기의 O-ring 에 그리스를 약간 바릅니다 .
① 에틸 알코올을 적신 면봉으로 진공 발생기 블록을 청소한 후 압축 공기를 분사하여 통과시킵
니다 .
① 청소한 진공 발생기의 부품은 깨끗한 표면 위에 놓습니다 .
10
사일런서 10
○사일런서를 시계 반대방향으로 돌려 분리합니다 .
② 에틸 알코올을 적신 면봉으로 벤츄리 노즐의 구멍을 청소합니다 .
○사일런서에 먼지가 있는지 확인합니다 .
변색의 흔적이 보이면 사일런서를 교체한 후 위에 설명된 절차를 반대로 하여 장착합니다 .
10
O-ring 을 잊지 마십시오 . 10
10
10
진공 발생기 조립 10
○ 벤츄리 노즐이 있는 블록을 조립한 후 주의하여 나사로 단단히 조입니다 .
③ 압축 공기 호스를 다시 연결합니다 .
연결이 올바르게 되었는지 확인합니다 . 10
호스는 커플링에 올바르게 연결되어야 합니다 . 10
10
10
○ 헤드 덮개를 장착합니다 .
○ "Single Functions" 메뉴를 사용하여 노즐을 다시 한번 픽업합니다 .
10
테스트 실장 10
컴포넌트 카메라와 PCB 카메라 사이의 거리는 헤드의 앞부분과 뒷부분을 분리시켜 변경할 수 있
습니다 . 10
○ 테스트 실장을 수행하여 실장 정밀도가 보장되는지 확인할 수 있습니다 .
○ 실장 정밀도가 보장되지 않으면 실장 헤드를 다시 측정합니다 .
유지보수 예방적 유지보수 HS
11 연간 유지보수 작업 2004 년 9 월 미국판
80

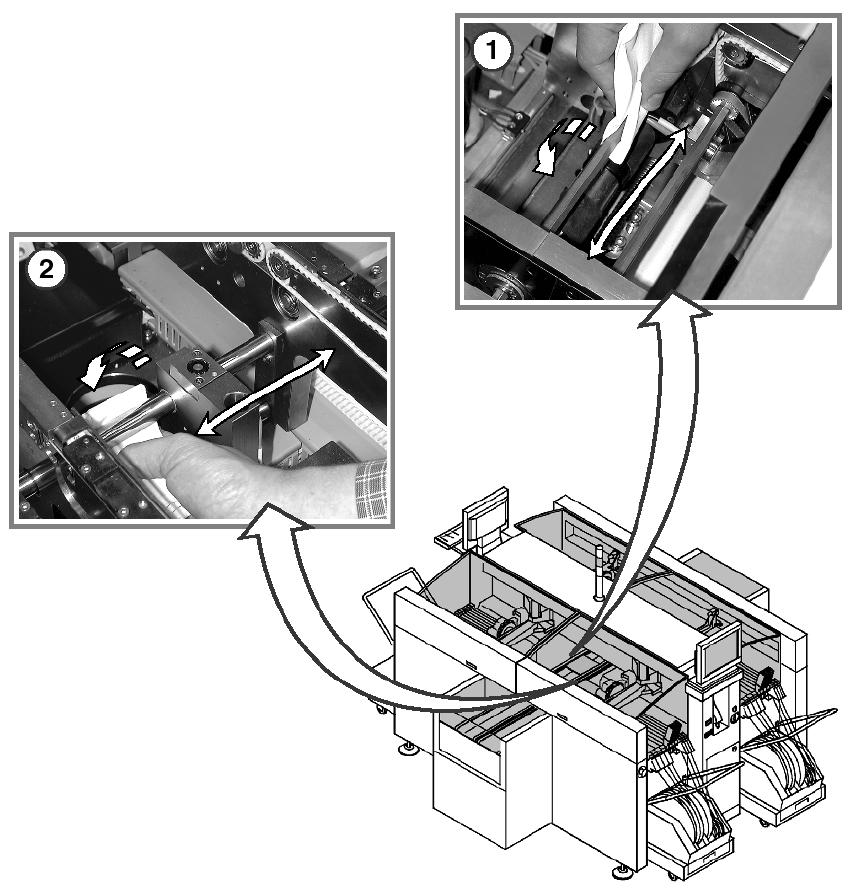

11 연간 유지보수 작업
