유지보수 예방적 유지보수 HS
11 연간 유지보수 작업 2004 년 9 월 미국판
82
11
예방적 유지보수 HS 유지보수
2004 년 9 월 미국판 11 연간 유지보수 작업
83
폐 테이프 절단기의 유지보수 11
컴포넌트 트롤리 분리 11
경고
컴포넌트 트롤리 전원 케이블과 장비의 소켓을 연결하거나 연결을 분리하기 전에 컴포넌트 트롤
리는 반드시 실장 장비에 연결되어 있어야 합니다 . 11
○ 실장 영역 위로 갠트리를 이동시킵니다 . 그러면 작업 영역 밖에서 정지하게 됩니다 .
11
갠트리를 이동시키기 위해 손잡이를 잡고 부드럽고 조심스럽게 누릅니다 . 11
11
11

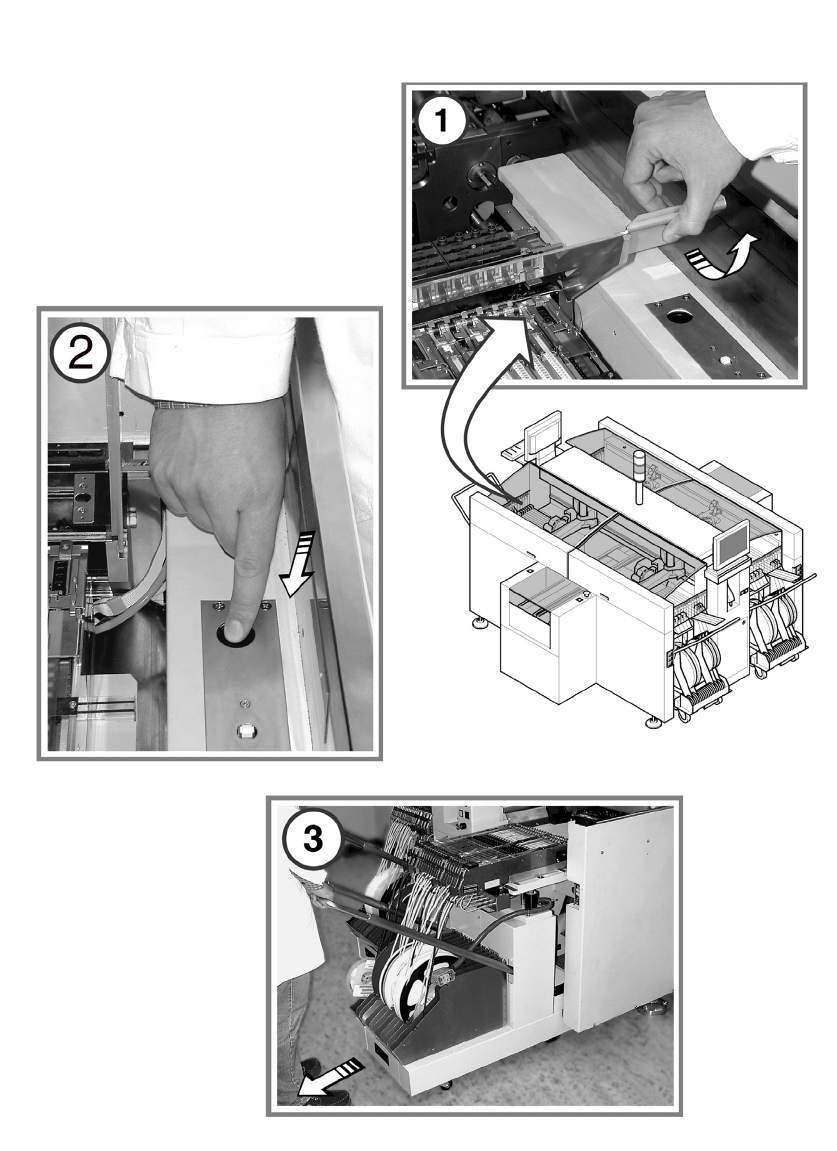

①컴포넌트 테이블 안전 플랩을 엽니다 .
②컴포넌트 트롤리 리프팅 메커니즘의 밸브를 누릅니다 .
컴포넌트 피더 테이블이 가장 상단에 도달할 때까지 밸브를 계속 누른 상태로 있습니다 .
○ 컴포넌트 트롤리 전원 케이블을 장비에서 분리시킵니다 .
③컴포넌트 트롤리를 실장 시스템 밖으로 당깁니다 .
11
○폐 테이프 활송 장치를 분리합니다 .
○절단 날이 올바
르게 작동하는지 확인합니다 .
절단 표면에 불균일성이 있으면 절단 날을 교체합니다 .
SIPLACE 서비스에 연락합니다 .
○ 위에 설명된 절차를 반대로 따라 폐 테이프 활송 장치와 컴포넌트 피더 테이블을 다시 장착합
니다 .
○스테이션 컴퓨터에서 "Block manually"( 열린 상태 )를 선택한 후 OK 를 클릭합니다(이중
컨베이어 트랙 1/ 트랙 2 의 경우 ).
11
○라인의 모든 실장 장비에서 이 작업을 반복합니다 .
○실장 시스템의 메인 스위치를 켜십시오 .
○ 실장 라인에 포함된 장비의 양쪽에서 이 작업을 반복합니다 .
11
