- - 12 . COV ER COMP ONE NT S (6) 7 4 7 8 7 9 8 0 7 7 8 1 7 6 7 6 A A 8 2 8 2 8 3 8 4 8 5 8 5 8 6 8 7 8 7 8 7 8 7 7 5 7 5 7 5 8 1 B B 7 6 8 9 9 0 9 1 9 2 9 3 9 3 9 4 9 5 9 6 9 7 9 8 9 8 9 9 9 9 1 0 1 1 0 0 8 8 C C 7 3 …

100%1 / 112
- -

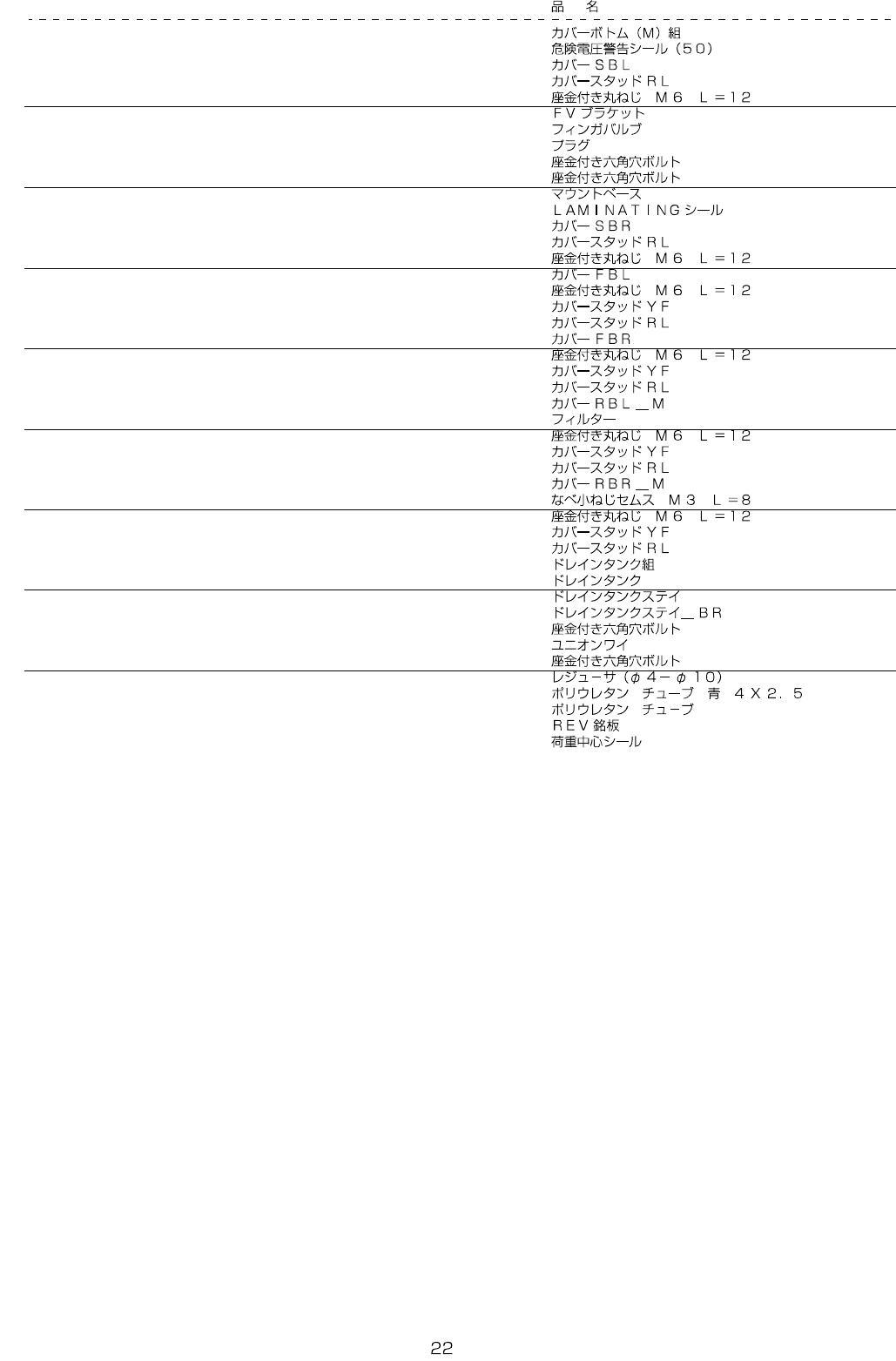

REF.NO NOTE PART NO D E S C R I P T I O N Qty
1 401-47219 COVER_BOTTOM(M)_ASM 1
2 CM-3001000-04 DANGER LABEL (50) (4)
3 401-47105 COVER_SBL (1)
4 400-01510 COVER STUD RL (6)
5 SL-3061232-TN SCREW (6)
6 400-00550 FV BRACKET (1)
7 PV-0152120-00 FINGER VALVE (1)
8 PJ-0252000-03 PLUG (1)
9 SL-6032542-TN SCREW (2)
10 SL-6041092-TN SCREW (2)
11 HX-0070600-0A MOUNT BASE (2)
12 401-11970 LAMINATING_SEAL (1)
13 401-47107 COVER_SBR (1)
14 400-01510 COVER STUD RL (5)
15 SL-3061232-TN SCREW (5)
16 401-47082 COVER_FBL (1)
17 SL-3061232-TN SCREW (4)
18 400-01512 COVER STUD YF (2)
19 400-01510 COVER STUD RL (2)
20 401-47083 COVER_FBR (1)
21 SL-3061232-TN SCREW (4)
22 400-01512 COVER STUD YF (2)
23 400-01510 COVER STUD RL (2)
24 401-47084 COVER_RBL_M (1)
25 HM-0010100-10 FILTER (2)
26 SL-3061232-TN SCREW (4)
27 400-01512 COVER STUD YF (2)
28 400-01510 COVER STUD RL (2)
29 401-47106 COVER_RBR_M (1)
30 SL-4030891-SC SCREW M3X8 (4)
31 SL-3061232-TN SCREW (4)
32 400-01512 COVER STUD YF (2)
33 400-01510 COVER STUD RL (2)
34 400-93785 ASM_DRAIN_TANK (1)
35 400-16815 DRAIN TANK (1)
36 400-16814 DRAIN TANK STAY (1)
37 400-93721 DT_STAY_BR (1)
38 SL-6040892-TN BOLT (4)
39 PJ-3081000-01 UNION Y (1)
40 SL-6042592-TN SCREW (1)
41 PJ-3090400-03 REDUCER 4-10 (1)
42 BT-0400251-EA URETHANE TUBE BLUE 4X2.5 (0.16)
43 BT-1000651-EB POLYURETHANE TUBE (1.7)
44 E9635-455-000 REVISION SEAL (1)
45 168-70206 GRAVITY SEAL (2)
- -
12. COVER COMPONENTS (6)
7 4
7 8
7 9
8 0
7 7
8 1
7 6
7 6
A
A
8 2
8 2
8 3
8 4
8 5
8 5
8 6
8 7
8 7
8 7
8 7
7 5
7 5
7 5
8 1
B
B
7 6
8 9
9 0
9 1
9 2
9 3
9 3
9 4
9 5
9 6
9 7
9 8
9 8
9 9
9 9
1 0 1
1 0 0
8 8
C
C
7 3
4
5
6
9
1 0
1 0
1 0
3
1 0
1 0
1 0
1 1
8
1 3
1 4
1 5
1 6
1 0
1 7
1 9
1 8
2 0
2 0
2 0
2 0
2 0
2 0
2 0
1 2
1
2 2
3 5
4 4
4 3
4 3
4 3
4 3
4 3
4 3
4 3
4 1
4 2
4 0
3 9
3 8
3 7
3 6
3 1
3 4
2 6
3 2
3 0
2 9
2 8
2 7
2 5
2 1
2
4 5
4 5
7 1
7 2
2 3
5 1
5 2
5 8
5 6
5 8
5 8
5 7
5 8
5 3
5 4
5 5
5 8
5 8
5 9
5 0
7 0
6 1
6 2
6 5
6 4
6 8
6 3
6 8
6 7
6 6
6 8
6 8
6 8
6 8
6 8
6 8
6 9
7 0
6 0
4 8
2 4
7
3 3
3 3
3 3
3 3
3 3
3 3
3 3
4 7
4 6
4 9
- -

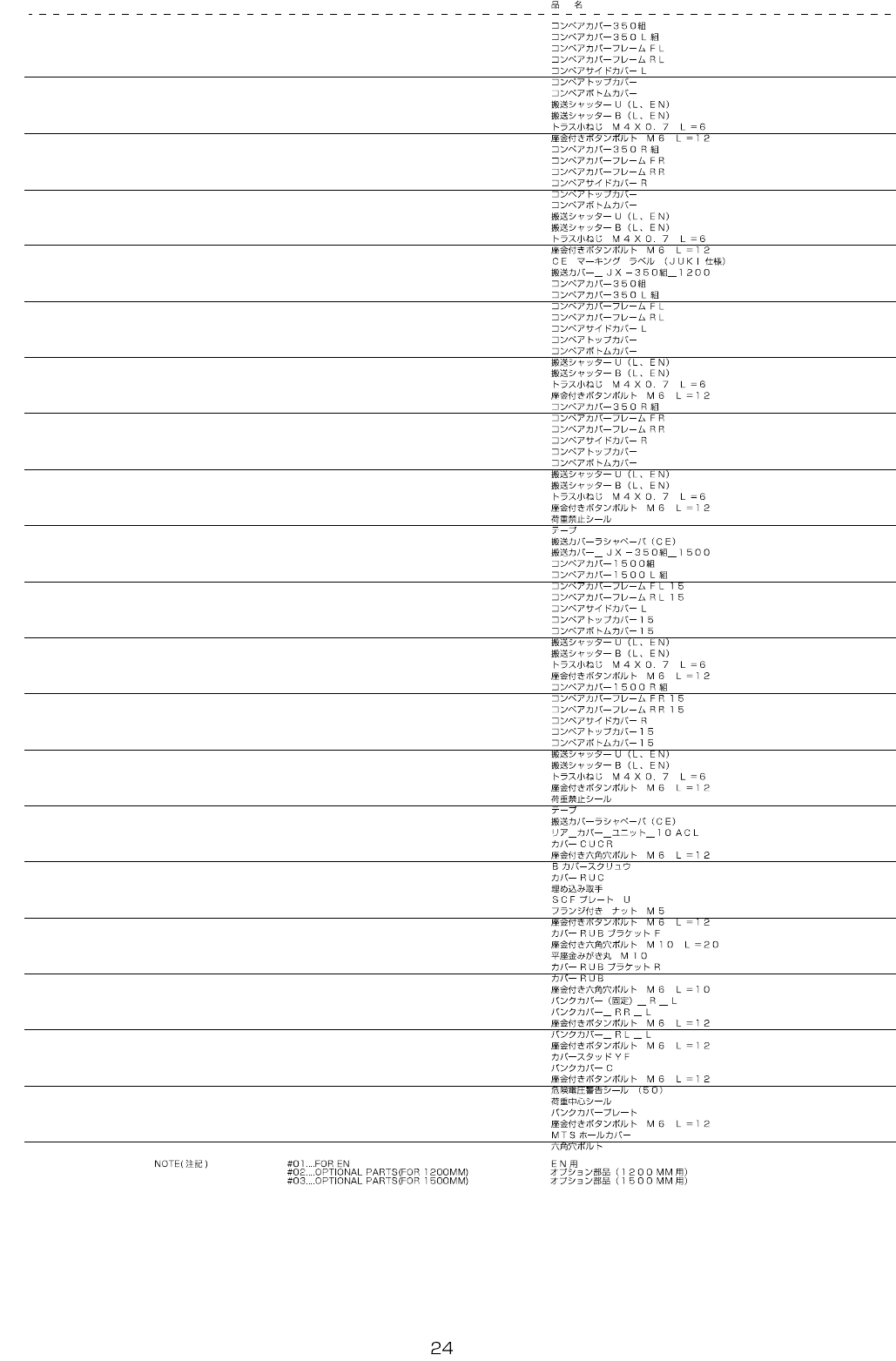

REF.NO NOTE PART NO D E S C R I P T I O N Qty
1
#01
401-61865 CNV_COVER_350_ASM 1
2 401-61866 CNV_COVER_350_L_ASM (1)
3 401-61610 CNV_COVER_FRAME_FL (1)
4 401-61611 CNV_COVER_FRAME_RL ( 1)
5 401-61612 CNV_SIDE_C OVER_L (1)
6 401-61613 CNV_TOP_COVER (1)
7 401-61614 CNV_BOTTOM_COVER (1)
8 400-01484 CONVEYOR SHUTTER U (LEN) (1)
9 400-01485 CONVEYOR SHUTTER B (LEN) (1)
10 SM-0040601-SC SCREW M4X0.7 L=6 (20)
11 SL-3061232-TN SCREW M6 L=12 ( 4)
12 401-61867 CNV_COVER_350_R_ASM (1)
13 401-61615 CNV_COVER_FRAME_FR (1)
14 401-61616 CNV_COVER_FRAME_RR ( 1)
15 401-61617 CNV_SIDE_COVER_R (1)
16 401-61613 CNV_TOP_COVER (1)
17 401-61614 CNV_BOTTOM_COVER (1)
18 400-01484 CONVEYOR SHUTTER U (LEN) (1)
19 400-01485 CONVEYOR SHUTTER B (LEN) (1)
20 SM-0040601-SC SCREW M4X0.7 L=6 (20)
21 SL-3061232-TN SCREW M6 L=12 ( 4)
22
#01
CM-5001000-01 CE MARKING LABEL (JUKI) 1
23
#02
401-61936 CONVEYOR_COVER_JX-350_ASSY_1200 1
24 401-61865 CNV_COVER_350_ASM (1)
25 401-61866 CNV_COVER_350_L_ASM (1)
26 401-61610 CNV_COVER_FRAME_FL (1)
27 401-61611 CNV_COVER_FRAME_RL (1)
28 401-61612 CNV_SIDE_COVER_L (1)
29 401-61613 CNV_TOP_COVER (1)
30 401-61614 CNV_BOTTOM_COVER (1)
31 400-01484 CONVEYOR SHUTTER U (LEN) (1)
32 400-01485 CONVEYOR SHUTTER B (LEN) (1)
33 SM-0040601-SC SCREW M4X0.7 L=6 (20)
34 SL-3061232-TN SCREW M6 L=12 ( 4)
35 401-61867 CNV_COVER_350_R_ASM (1)
36 401-61615 CNV_COVER_FRAME_FR (1)
37 401-61616 CNV_COVER_FRAME_RR ( 1)
38 401-61617 CNV_SIDE_COVER_R (1)
39 401-61613 CNV_TOP_COVER (1)
40 401-61614 CNV_BOTTOM_COVER (1)
41 400-01484 CONVEYOR SHUTTER U (LEN) (1)
42 400-01485 CONVEYOR SHUTTER B (LEN) (1)
43 SM-0040601-SC SCREW M4X0.7 L=6 (20)
44 SL-3061232-TN SCREW M6 L=12 ( 4)
45 E5721-729-000 LABEL (2)
46 400-01490 TAPE (2)
47 E1143-721-000 WOOLEN CLOTH PAPER (4)
48
#03
401-61937 CONVEYOR_COVER_JX-350_ASSY_1500 1
49 401-61953 CNV_COVER_1500_ASM (1)
50 401-61954 CNV_COVER_1500_L_ASM (1)
51 401-61618 CNV_COVER_FRAME_FL_15 (1)
52 401-61619 CNV_COVER_FRAME_RL_15 ( 1)
53 401-61612 CNV_SIDE_COVER_L (1)
54 401-61620 CNV_TOP_COVER_15 (1)
55 401-61621 CNV_BOTTOM_COVER_15 (1)
56 400-01484 CONVEYOR SHUTTER U (LEN) (1)
57 400-01485 CONVEYOR SHUTTER B (LEN) (1)
58 SM-0040601-SC SCREW M4X0.7 L=6 (20)
59 SL-3061232-TN SCREW M6 L=12 ( 4)
60 401-61955 CNV_COVER_1500_R_ASM (1)
61 401-61622 CNV_COVER_FRAME_FR_15 (1)
62 401-61623 CNV_COVER_FRAME_RR_15 (1)
63 401-61617 CNV_SIDE_COVER_R (1)
64 401-61620 CNV_TOP_COVER_15 (1)
65 401-61621 CNV_BOTTOM_COVER_15 (1)
66 400-01484 CONVEYOR SHUTTER U (LEN) (1)
67 400-01485 CONVEYOR SHUTTER B (LEN) (1)
68 SM-0040601-SC SCREW M4X0.7 L=6 (20)
69 SL-3061232-TN SCREW M6 L=12 ( 4)
70 E5721-729-000 LABEL (2)
71 400-01490 TAPE (2)
72 E1143-721-000 WOOLEN CLOTH PAPER (4)
73 401-58873 REAR_COVER_UNIT_10ACL 1
74 401-58854 COVER_CUCR (1)
75 SL-6061292-TN SCREW M6 L=12 ( 8)
76 400-81751 B_COVER_SCREW (10)
77 401-58852 COVER_RUC (1)
78 400-69189 EMBEDDED PULLS (1)
79 401-34615 SCF_PLATE_U ( 1)
80 NM-3050610-SF FLANGE NUT M5 (10)
81 SL-3061232-TN SCREW M6 L=12 ( 6)
82 401-58857 COVER_RUB_BR_F (2)
83 SL-6102042-TN SCREW M10 L=20 (2)
84 WP-1052001-SC WASHER 10 (2)
85 401-58858 COVER_RUB_BR_R (2)
86 401-58856 COVER_RUB (1)
87 SL-6061092-TN SCREW M6 L=10 ( 6)
88 401-47110 BANK_COVER(FIXED)_R_L (1)
89 401-47099 BANK_COVER_RR_L (1)
90 SL-3061232-TN SCREW M6 L=12 ( 4)
91 401-47098 BANK_COVER_RL_L (1)
92 SL-3061232-TN SCREW M6 L=12 ( 4)
93 400-01512 COVER STUD YF (4)
94 401-47085 BANK_COVER_C (1)
95 SL-3061232-TN SCREW M6 L=12 ( 4)
96 CM-3001000-04 VOLTAGE WARNING LABEL (50) (1)
97 168-70206 GRAVITY SEAL (1)
98 401-47095 BANK_COVER_PLATE (2)
99 SL-3061232-TN SCREW M6 L=12 ( 4)
100 401-58862 MTS_HOLE_COVER (1)
101 SM-6060802-TN SCREW (2)
