FCS使用说明书
13
第
2
章
操作说明
安装FCS后，即可从桌面画面启动FCS功能。
本章介绍从桌面启动FCS的方法，以及利用FCS执行各种功能的操作步骤。
2-1 FCS 的操作
（
1
）
刚启动后
在桌面画面的菜单上选择[生产]-[FCS]后，会显示[FCS设置]画面。
这时，会根据传送方向、基准位置自动读入FCS用生产程序。
如已经打开的生产程序中发生过变更，会进行询问。（参见图2-2）

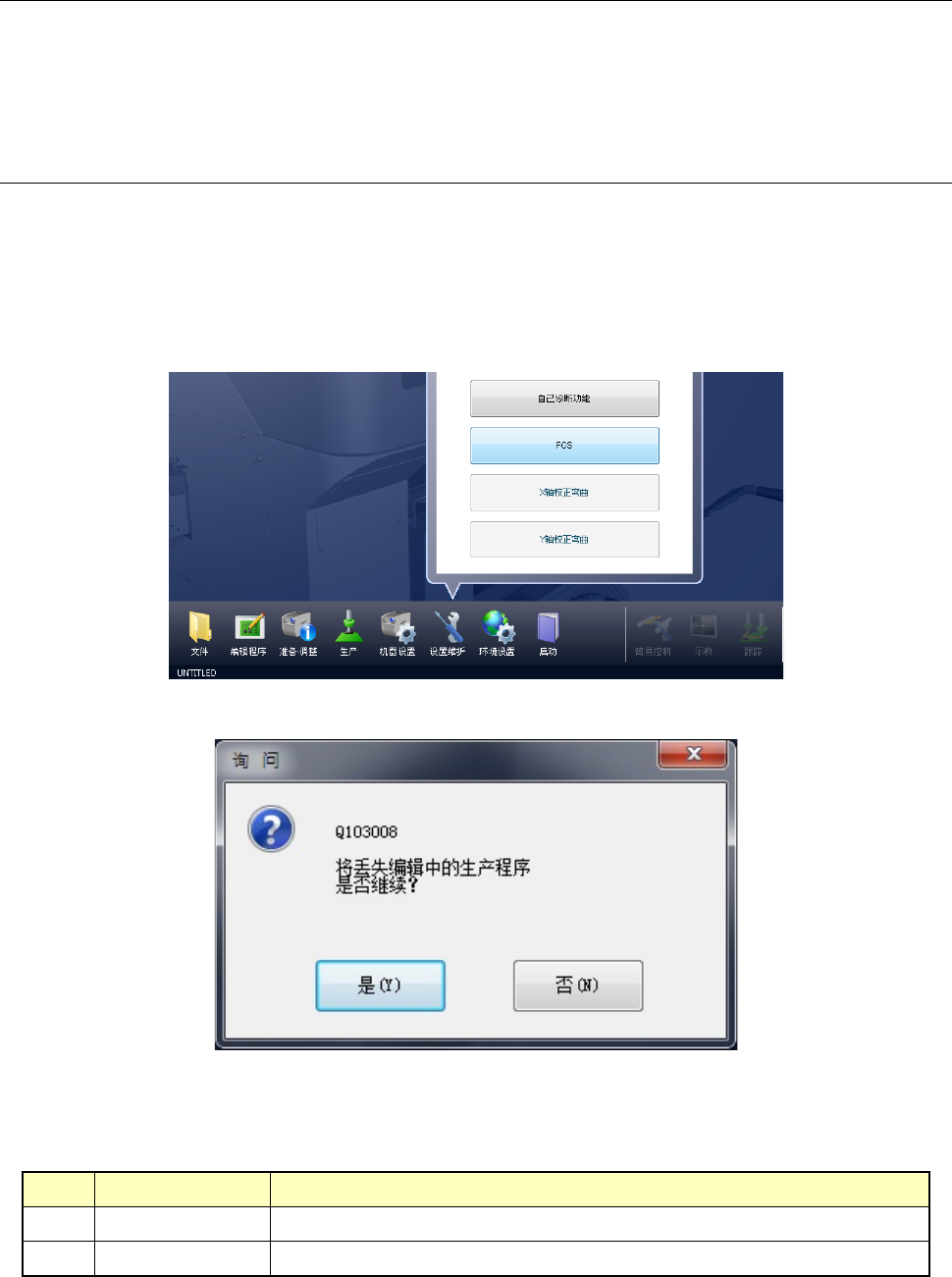

图
2-1
菜单
图
2-2
放弃文件时的询问
表
2-1
询问对话框中的项目
No.
按钮选择
处理
1
是 不保存已打开的生产程序，读入FCS用生产程序。
2
否 不读入FCS生产程序，回到桌面画面。
FCS使用说明书
14
2-1-1 FCS 生产时的生产程序
FCS生产时的生产程序，在打开[FCS设置]画面时会根据前后贴片头的吸嘴个数、传送方向自动
读入。
各程序的保存位置和生产程序名如下所示。
表
2-2 FCS
生产时的生产程序
传送基准
保存位置
生产程序名
左→右传送用
D:\JUKI\DATA\FCS\Flr
RS1-FCS_Flr.s01x
右→左传送用
D:\JUKI\DATA\FCS\Frl
RS1-FCS_Frl.s01x
吸取位置的示教，应根据必要在 FCS 生产开始时进行。
FCS
生产用的程序请
勿改动
。
如有改动，则测定、调整等，则FCS的所有功能均不能保证。
注意
FCS使用说明书
15
2-1-2 FCS 设置画面
在桌面画面的菜单上选择[维护]-[ FCS]后，会显示下图所示的[FCS设置]画面。
在这一画面上，进行取得贴片综合偏移量（X，Y，θ）的设置、基本偏移量调整以及结果显示等。
图
2-3 FCS
设置画面
[FCS设置]画面的各项设置如下表所示。
表
2-3 FCS
设置画面的设置项目
№
项目
処理
1
设置运行条件
选择
FCS
生产时的执行
Head
。仅限对所选择的
Head
进行调整。
另外，也可进行
FCS
生产模式的设置。
2
激光
FCS 模式
XY
调整
在
[
执行
XY
调整
]
为勾选的状态下，显示出
[执行]
，按下
[
执行调
整生产]按钮，则利用现在设定的 XY 贴片综合偏移量，执 行 XY
偏移量取得用贴片。
在
[
初始化后执行
XY
调整
]
为勾选的状态下，显示
[偏移量初始化
后执行
]，按 下 [执行调整生产]按钮，则清除现在设定的 XY 贴片
综合偏移量，执行
XY
偏移量取得用贴片。
角度调整
在
[
执行角度调整
]
为勾选的状态下，显示
[执行]
，按下
[
执行调整
生产]按钮，则通过现在设定的 θ 贴片综合偏移量，进行角度偏
移量取得用贴片和识别。
在
[
初始化后执行
XY
调整
]
为勾选的状态下，显示
[偏移量初始化
后执行
]，按下[执行调整生产]按钮，则清除现在设定的 θ 贴片
综合偏移量，执行角度偏移量取得用贴片和识别。
3
执行类别
显示在激光
FCS
（
XY
）执行时的
ZA
高度类别。
4
执行贴片头一览
显示出测定
XY
贴片综合偏移量与角度偏移量的贴片头。
供料器 显示前面的供料器的种类和该孔数
种类
孔数
F
RF1mm
45
F
RF1mm
46
