FCS 使用说明书 21 2-1-3-2-4 VCS （ 10 mm 视 野）页面 指定用 VCS(10 mm 视野 ) 测定贴 片偏移量的贴 片头。 对于勾选的贴片 头，使用 10mm 视野 VCS 的 视图 生产。 図 2-8 FCS 设定 ( 视图 VCS ( 10 mm 视野 )) 画面
FCS使用说明书
20
2-1-3-2-2 VCS(54mm 视野) 页面
指定用 VCS(54mm 视野)测定贴片偏移量的贴片头。
对于勾选的贴片头，使用 54mm 视野 VCS 的视图生产。
图
2-6 FCS
设定
(
视图
VCS(54mm
视野
))
画面
2-1-3-2-3 VCS（27mm 视野）页面
指定用 VCS(27mm 视野)测定贴片偏移量的贴片头。
对于勾选的贴片头，使用 27mm 视野 VCS 的视图生产。
図
2-7
FCS
设定
(
视图
VCS(27mm
视野
))
画面
FCS使用说明书
21
2-1-3-2-4 VCS（10mm 视野）页面
指定用 VCS(10mm 视野)测定贴片偏移量的贴片头。
对于勾选的贴片头，使用 10mm 视野 VCS 的视图生产。

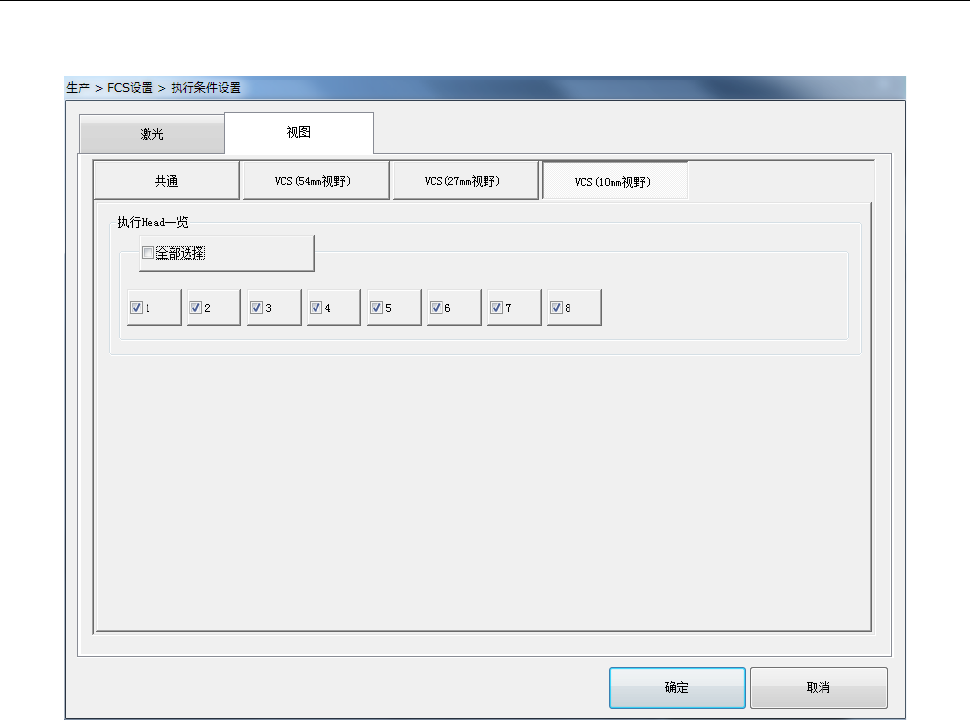

図
2-8
FCS
设定
(
视图
VCS(10mm
视野
))
画面
FCS使用说明书
22
2-2 精度调整
通过精度调整，可以单独取得视图贴片综合偏移量和激光贴片综合偏移量的 XY 偏移量与角度偏移。
视图贴片综合偏移量的取得步骤，在“2.2.2 视图贴片综合偏移量测定”中进行说明。
XY 偏移量取得的步骤，在“2.2.3 XY 偏移量取得用贴片”中进行说明。
角度偏移量取得的步骤，在“2.2.4 角度偏移量取得”中进行说明。
2-2-1 开始偏移量测定
按下［FCS 设定］画面的［执行调整生产］按钮，显示生产开始前对话框。
在没有进行吸取位置的示教时，请按下[追踪] 按钮，执行吸取位置的示教。
按下<START> 开关，则开始 FCS 生产。
图 2-9 FCS 生产开始前对话框
表 2-4 FCS 生产开始前对话框项目
№ 项目 处理
1
<START> 开关 生产开始前执行错误检查，开始 FCS 生产。
2
<STOP> 开关 中止 FCS 生产，返回[FCS 设定] 画面。
3
追踪 执行吸取位置的示教。
