2-2-4 XY 偏移量取得用元件识别

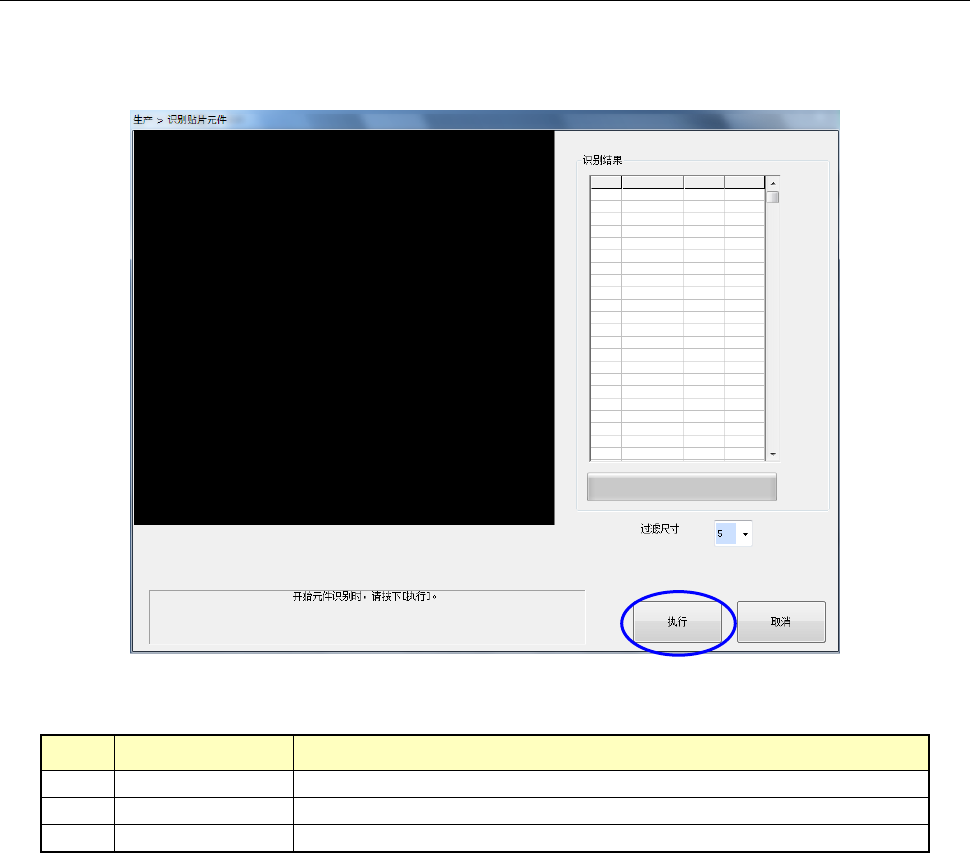

完成 XY 偏移量取得用元件的贴片后，将自动显示如下图所示的 [识别贴片元件] 画面。
按下[再识别贴片元件] 按钮，也会显示相同的画面。
图
2-12
识别贴片元件画面
表
2-6
识别贴片元件画面项目
№ 项目 处理
1
执行
开始元件识别动作。
2
取消
中止元件识别动作，返回
[FCS
设定
]
画面。
3
过滤值
设定元件识别执行时的视图识别过滤值。
(
初始值：
5)
FCS使用说明书
26

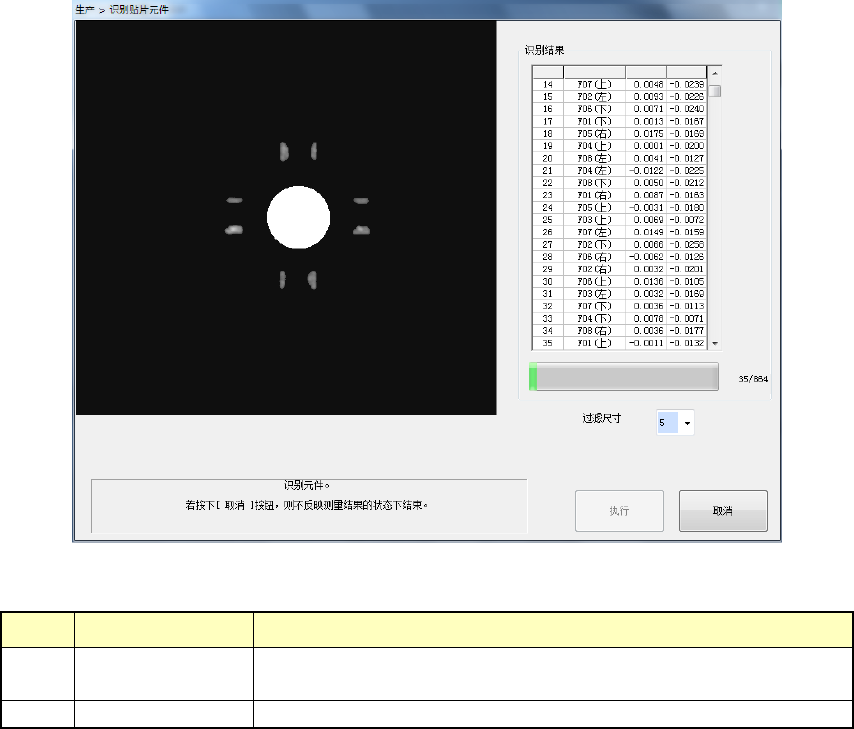

按下[FCS 生产模式]-[执行调整生产]按钮，显示 [识别贴片元件] 画面时，自动开始识别动作，显 示 下图所示
的识别结果。
按下[再识别贴片元件]按钮显示 [识别贴片元件] 画面时，按下[执行] 按钮，开始识别贴片元件动作。基板没
有夹紧时，显示[基板搬送控制] 画面，需要夹紧基板。
图
2-13
正在识别贴片元件
表
2-7
正在识别贴片元件的项目
№ 项目 处理
1
识别结果 显示识别的元件的贴片偏移量。
偏移量超过规定值时，显示红字。
2
<STOP>
开关
中断识别。
FCS使用说明书
27

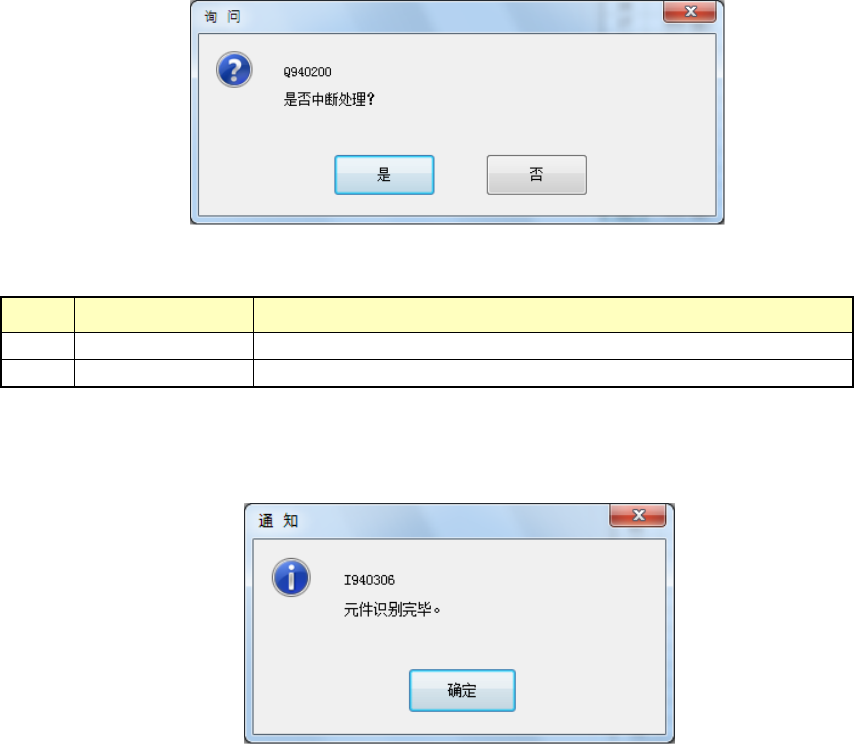

因<STOP> 开关而中断时，显示下述对话框。
中断时，在中断前废弃识别的结果。
图
2-14
中断问询
表
2-8
中断问询对话框的项目
№ 按钮选择 处理
1
是
废弃识别结果，返回
[
识别贴片元件
]
画面。
2
否
不中断，继续进行识别动作。
完成全部贴片点的识别后，显示完成通知对话框。
图
2-15
完成识别对话框
完成识别后，显示结果。
