FCS 使用说明书 27 因 <ST OP> 开关 而中断时， 显示下述对话框。 中断 时，在中断前废弃识别的 结果。 图 2-14 中断 问询 表 2- 8 中断 问询对话框的项目 № 按钮选择 处理 1 是 废弃 识别结果，返回 [ 识别贴片元件 ] 画面。 2 否 不中断，继续进 行识别动作。 完成 全部贴片点的识别后，显 示完成通知 对话 框。 图 2-15 完成 识别对话框 完成 识别后，显示结 果。
FCS使用说明书
26
按下[FCS 生产模式]-[执行调整生产]按钮，显示 [识别贴片元件] 画面时，自动开始识别动作，显 示 下图所示
的识别结果。
按下[再识别贴片元件]按钮显示 [识别贴片元件] 画面时，按下[执行] 按钮，开始识别贴片元件动作。基板没
有夹紧时，显示[基板搬送控制] 画面，需要夹紧基板。
图
2-13
正在识别贴片元件
表
2-7
正在识别贴片元件的项目
№ 项目 处理
1
识别结果 显示识别的元件的贴片偏移量。
偏移量超过规定值时，显示红字。
2
<STOP>
开关
中断识别。
FCS使用说明书
27
因<STOP> 开关而中断时，显示下述对话框。
中断时，在中断前废弃识别的结果。
图
2-14
中断问询
表
2-8
中断问询对话框的项目
№ 按钮选择 处理
1
是
废弃识别结果，返回
[
识别贴片元件
]
画面。
2
否
不中断，继续进行识别动作。
完成全部贴片点的识别后，显示完成通知对话框。
图
2-15
完成识别对话框
完成识别后，显示结果。
FCS使用说明书
28
2-2-5 识别结果显示（激光）

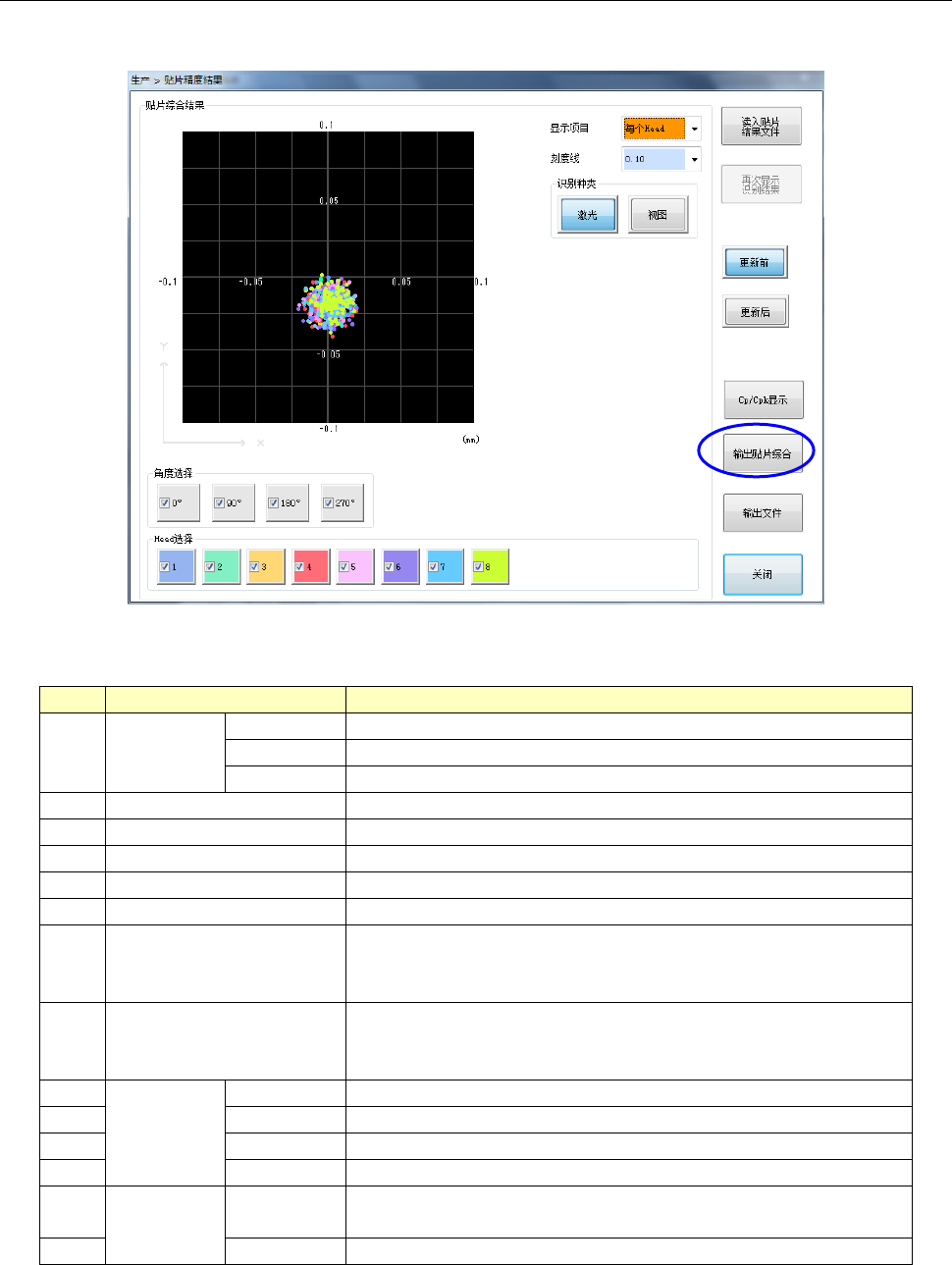

在完成识别贴片元件后，自动显示下图所示的[贴片精度结果] 画面。
在[FCS 设置画面]，按下[显示贴片综合偏移量]-[激光] 按钮，也显示相同的画面。
图
2-16
贴片精度结果（激光）
表
2-9
贴片精度结果的项目
№
项目
处理
1
显示项目
装置整体
显示装置整体的贴片结果。对各贴片头区分颜色
(2
色
)
。
各个贴片头
显示各个贴片头的贴片结果。对各吸嘴区分颜色
(6
色
)
。
各个吸嘴
显示各个吸嘴的贴片结果。对各角度区分颜色
(4
色
)
。
2
刻度
变更贴片结果的散布图的刻度。
3
阈值
设定贴片结果的阈值。删除贴片误差较大的贴片点。
4
识别种类
可以切换激光识别和视觉识别的安装结果的显示。
5
更新前
以散布图显示
FCS
生产时的识别结果。
6
更新后
以散布图的形式，显示偏移量更新后的贴片示意图。
7
Head1-8
在
[
显示项目
]
选择
[
各个贴片头
]
，则显示各按钮的颜色。
勾选为 ON 时，显示指定贴片头的点。
勾选为
OFF
时，指定贴片头的显示为非显示。
8
0°90°180°270°
在[显示项目]选择[吸嘴毎]，则显示各按钮的颜色。
勾选为 ON 时，显示指定角度的点。
勾选为
OFF
时，指定角度为非显示。
9
贴片精度
最大值
[
显示项目
]
所选择范围的识别结果，显示最大值。
10
最小值
[
显示项目
]
所选择范围的识别结果，显示最小值。
11
平均值
[
显示项目
]
所选择范围的识别结果，求出平均值并显示。
12
3σ
由
[
显示项目
]
中选择范围的识别结果计算出偏差，并显示。
13
CP/CPK
CP
、
CPK
由
[
显示项目
]
中选择的范围的识别结果和规格值，求 出
CP
、
CPK
并显示。
14
规定值
设定规定值。初始值
XY:0.04
、
A(θ):0.3
