FCS使用说明书
30
输出贴片综合偏移量
在[贴片精度结果] 画面，按下[贴片综合输出] 按钮，则显示[贴片综合偏移量输出] 画面。
在该画面，将 FCS 生产动作中所取得的贴片综合偏移量更新为 MS 参数等，实施与贴片综合偏移量相关
的设定。
同时显示激光识别结果和视觉识别结果。
图
2-17
贴片综合偏移量输出画面
表
2-10
贴片综合偏移量输出项目（激光）
№ 项目 处理
1
激光 读入贴片综合偏移量
显示从
MS
参数控制数据文件取得的贴片综合偏移量。
2
输出的贴片综合偏移量
显示由贴片结果求出的新的贴片综合偏移量。
3
平均值
显示各贴片头的贴片综合偏移量的误差平均值。
4
输出
Vision
贴片综合
以
csv
文件输出各贴片头贴片综合偏移量值。
5
XY
对更新的贴片综合偏移量值仅显示
XY
。
6
角度
对更新的贴片综合偏移量值仅显示角度。
7 更新
设定新的贴片综合偏移量。
不实施对 MS 参数控制数据文件的写入。
向 MS 参数控制数据文件写入时，确认是否跳过 [FCS 设定
]
画面。
8
OK
跳过
[
贴片综合偏移量输出
]
画面，显示
[
贴片精度结果
] 画面。
FCS使用说明书
31
2-2-6 识别结果显示（视图）
按下[贴片综合偏移量表示]-[视图]按钮，则显示如下图所示的[贴片精度结果]画面。

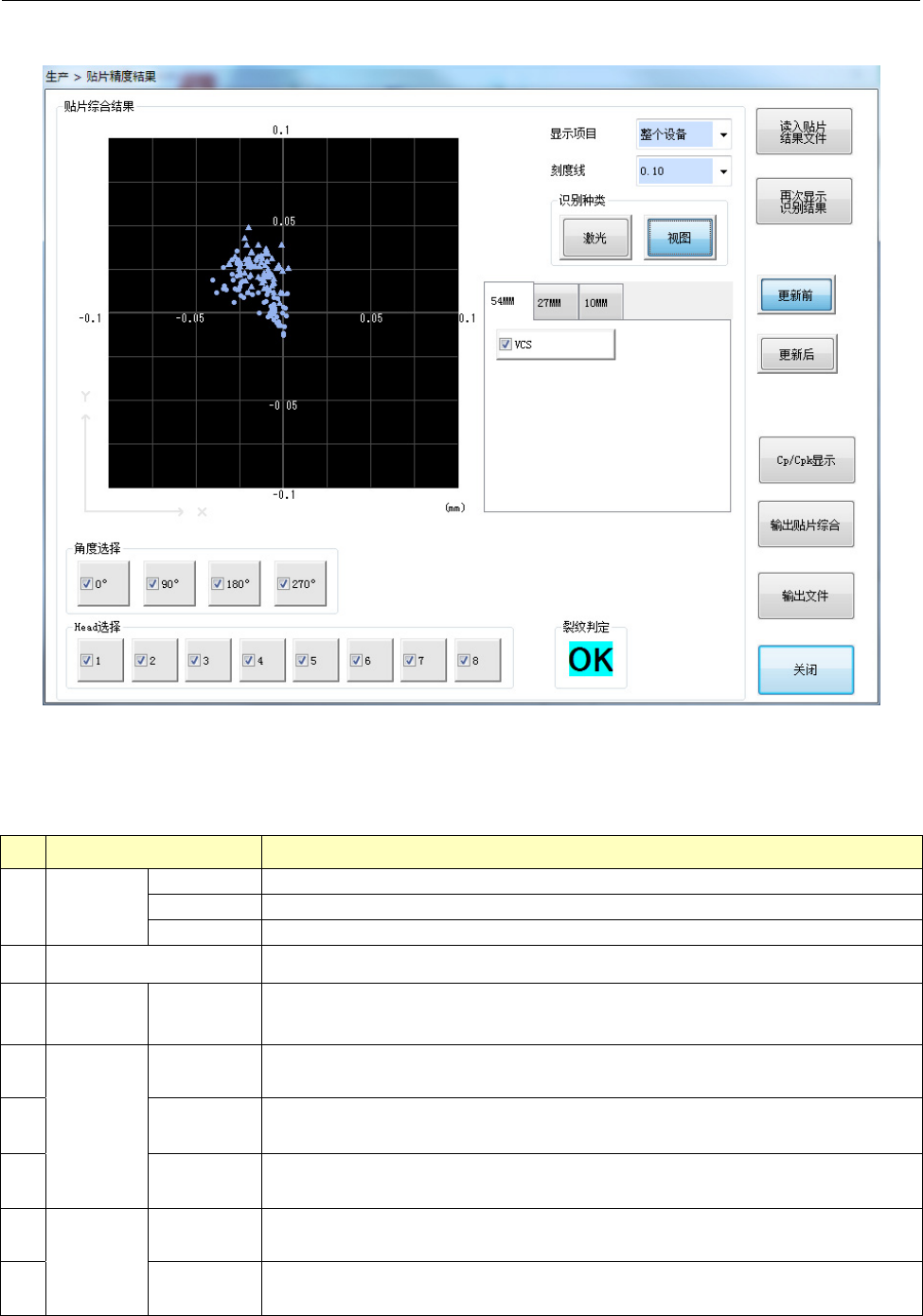

图 2-18 贴片精度结果（视图）
表 2-11 贴片精度结果的项目
№ 项目 处理
1
显示项目 整个设备 显示装置整体的贴片结果。每一贴片头区分颜色显示(2 色)。
各个贴片头 显示每贴片头的贴片结果。每一吸嘴日时分颜色显示(6 色)。
各个吸嘴 显示毎吸嘴的贴片结果。每一角度日时分颜色显示(4 色)。
2
刻度
更改贴片结果的散布图的刻度。
3
54mm
VCS
勾选为 ON 时，显示 54mm 视野摄像机的暂停识别点。
勾选为 OFF 时，则不显示 54mm 视野摄像机的暂停识别点。
4
27mm
VCS
勾选为 ON 时，显示 27mm 视野摄像机的暂停识别点。
勾选为 OFF 时，则不显示 27mm 视野摄像机的暂停识别点。
5
SVCS
中速 L->R
勾选为 ON 时，显示 27mm 视野摄像机的暂停识别点。
勾选为 OFF 时，则不显示 27mm 视野摄像机的暂停识别点。
6
SVCS
低速 L->R
勾选为 ON 时，显示 27mm 视野摄像机的暂停识别点。
勾选为 OFF 时，则不显示 27mm 视野摄像机的暂停识别点。
7
10mm
VCS
勾选为 ON 时，显示 10mm 视野摄像机的暂停识别点。
勾选为 OFF 时，则不显示 10mm 视野摄像机的暂停识别点。
8
SVCS
低速 L->R
勾选为 ON 时，显示 10mm 视野摄像机的暂停识别点。
勾选为 OFF 时，则不显示 10mm 视野摄像机的暂停识别点。
FCS使用说明书
32
9
Head 选择
1～8
若在[显示项目] 中选择 [各贴片头] ，则显示出各按钮的颜色。
勾选为 ON 时，显示出指定贴片头的点。
勾选为 OFF 时，则不显示指定贴片头。
10
角度选择
0°90°180°270°
若在[显示项目] 中选择 [各吸嘴] ，则显示出各按钮颜色。
勾选为 ON 时，显示指定角度的点。
勾选为 OFF 时，则不显示指定角度。
11
裂纹判定
显示裂纹贴片点的判定结果。
请从 VCS 摄像机的“NG”的情况下，偏移调整。
12
读入贴片结果文件
通过[文件输出] 读取所输出的 csv 文件信息，在散布图中显示。
13
再次显示识别结果
通过[贴片结果文件读入] 读取文件时有效。
按下按钮，则再显示测定的状态。
14
更新前
FCS 生产时的识别结果显示在散布图中。
15
更新后
以散布图显示偏移量更新后的贴片示意。
16
Cp/Cpk 表示
切换 Cp/Cpk 的显示/非显示。
17
贴片精度
使用[Cp/Cpk 显示]按钮进行显示。
18
最大值 显示在[显示项目] 中所选择范围识别结果中最大值。
19
最小值 显示在[显示项目] 中所选择范围识别结果中最小值。
20
平均值 根据在[显示项目] 中所选择范围识别结果计算平均值，并显示。
21 3σ
根据在[显示项目] 中所选择范围识别结果计算偏差，并显示。
22
阈值
通过[Cp/Cpk 表示]按钮进行显示。
设定贴片结果的阈值。删除贴片误差大的贴片点。
23 CP/CPK
使用[Cp/Cpk 表示] 按钮进行显示。
24
CP、CPK 根据在[显示项目] 中所选择范围识别结果和规格值计算出 CP、CPK，并予以
显示。
25
规定值 设定规定值。初始值 XY:0.04、A(θ):0.2
26
输出贴片综合
显示[输出贴片综合偏差] 画面。
可以更新贴片综合偏移量，输出 csv 文件。
27
输出文件 识别结果输出到 csv 文件中。
文件保存处：D:\JUKI\DATA\FCS
文件名：FCS-RESULT_"机器 ID"_"日期时间".csv
28
关闭 返回[FCS 设定] 画面。
