FCS使用说明书
35
2-2-7 取得角度偏移量
角度偏移量，通过 OCC 识别 FCS 模具芯片 B，当识别结果没有问题时，由对象贴片头进行吸取、贴片，
并再次由 OCC 实施识别。
[1 轴的动作]
① 识别基板上的 FCS 模具芯片 B (后面 OCC)
② 吸取
③ 重置贴片
④ 吸取
⑤ 旋转至贴片角度
⑥ 贴片
⑦ 偏差量的识别(后面 OCC)
之后，重复④～⑦( 0,90,180,270 共计 4 次)。
取得角度偏移量，在 [FCS 设定] 画面，勾选了[角度贴片综合偏移量] 的 [实施角度调整] 或者[初始化后，
调整执行角度] 中的任何一个状态下，按下[执行调整生产] 按钮，即开始执行取得动作。

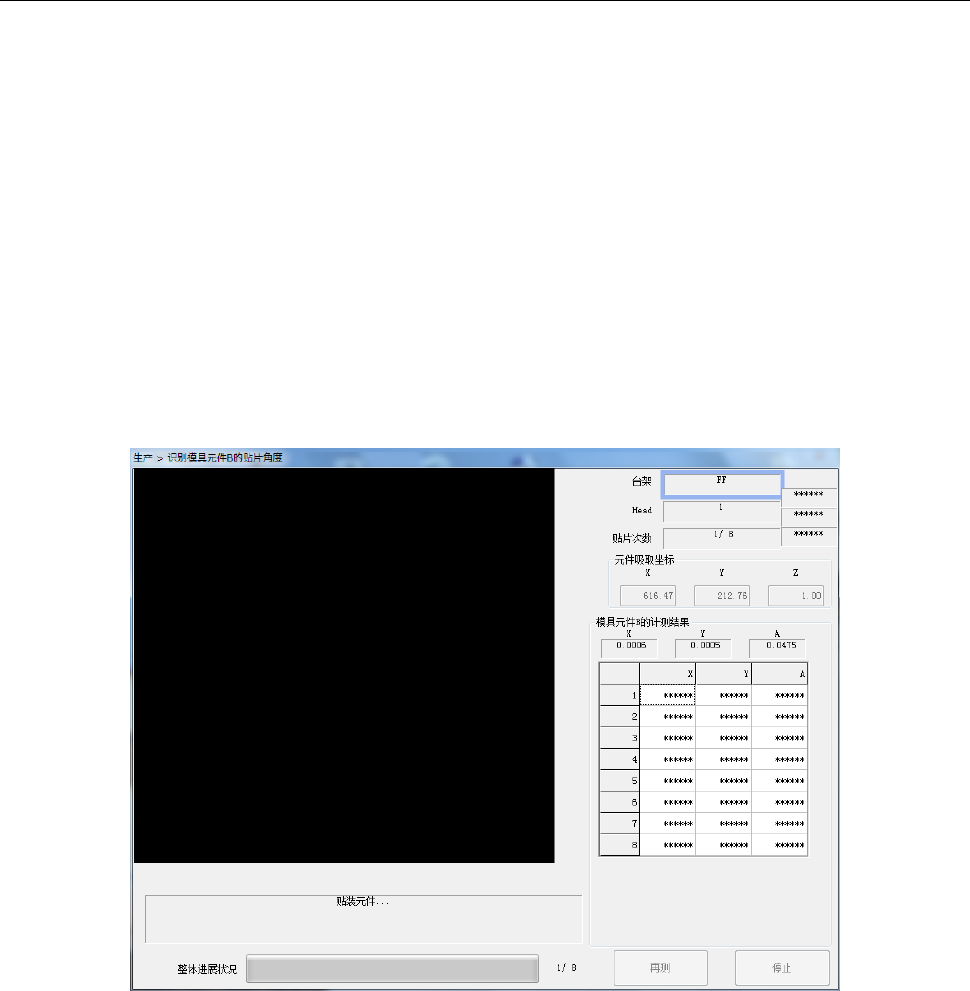

图
2-21 FCS
模具芯片
B
贴片角度识别画面
FCS使用说明书
36
角度偏移量取得的对象贴片头所在站台的基板未夹紧时，显示下图[基板传送] 画面。
图
2-22
基板搬送画面
基板夹紧后， OCC 移动至在元件吸取坐标所指定的位置，进行视图识别。不能识别时报错，进行示教后，
按下[重夹] 按钮。可以识别时，按照顺序取得从对象贴片头 1 轴至 8 轴的角度偏移量。
根据识别结果计算出的偏移量值可以在 [贴片综合偏移量输出] 画面进行确认，也可以在[贴片综合偏移量
输出] 画面，实施 MS 参数控制数据文件的更新。
(请参照「2.2.5 识别结果显示（激光）2.2.6 识别结果显示（视图）」)
●实施示教时的注意点
实施示教时，请点击[ 元件吸取坐标 ]的编辑器。
在未选择编辑器的状态时，即使选择了示教按钮，示教画面也不启动。
・ 执行 XY 示教时
在选择了[ X ]或者[ Y ]编辑器的状态下，请选择[ 示教 ]按钮。
按照 OCC 基准启动示教画面。
・ 实施 Z 示教时
在选择了[ Z ]编辑器状态下，请选择[ 示教 ]按钮。
按照 HMS 基准启动示教画面。
FCS使用说明书
37
2-2-8 确认测量结果
结束 FCS 生产（测量）后，确认测量结果。
确认的结果，可作为判断是否需要调整的参考数据。
＜激光定心时＞
请确认所有 Head 的 3σ值 (X、Y、A)。
所有 Head 的 CPK 值如果在《表 2-14 贴装精度的判定值》的判定值以上，可判断为贴装精度良好。
如果所有 Head 的 CPK 值在判定值以下时，则请擦干净 FCS 模具芯片 B、吸嘴 (7506)、模具基板
等后，再次执行精度确认。
如果再次确认的结果 CPK 值仍不在判定值以上时，请执行激光精度调整 (重新取得贴片综合偏移量)。
表 2-14 贴装精度判定值(激光定心、确认精度参考值)*（注 1）
0603C 芯片 FCS 模具芯片 B
XY(3σ)*(注 2)
0.050[mm]以下 0.050[mm]以下
θ(3σ) *(注 2)
2.500[°]以下 0.300[°]以下
XY(CPK)
1. 00 以上
θ(3σ)
1.00 以下
＜视图定心时＞
视图定心时，要确认各 Head 的最大/最小值（X、Y、A）。
如果最大、最小值在《表 2-15 贴装精度的判定值（视图定心、确认精度参考值）》范围内时，可判
断为贴装精度良好。
如果最大、最小值为超出判定值范围时，请擦干净校准片 G、吸嘴(7508) 、模具基板、VCS 玻璃罩
等，再次确认精度。
若再次确认的结果仍超出最大、最小值的有效范围时，请执行 VCS 的[调整精度]（重新取得贴片综合
偏移量）。
表 2-15 贴装精度的判定值（视图定心、确认精度参考值） *(注 1)
XY(最大～最小值) -0.030～0.030[mm]
θ(最大～最小值) -0.200～0.200[°]
注1) 不包括单头的精度。
注2)
3σ值为参考值。
