FCS使用说明书
41
（4） 操作内容框
显示基本偏移量调整功能的操作内容、准备工序等指引。请根据指示进行操作。各种偏移量取
得对话框启动后，请按照各自的操作信息进行操作。
（5）ATC操作
校准的取得操作中有时要使用模具吸嘴。要向ATC放入模具吸嘴时，请利用ATC控制进行ATC
滑板的开闭。

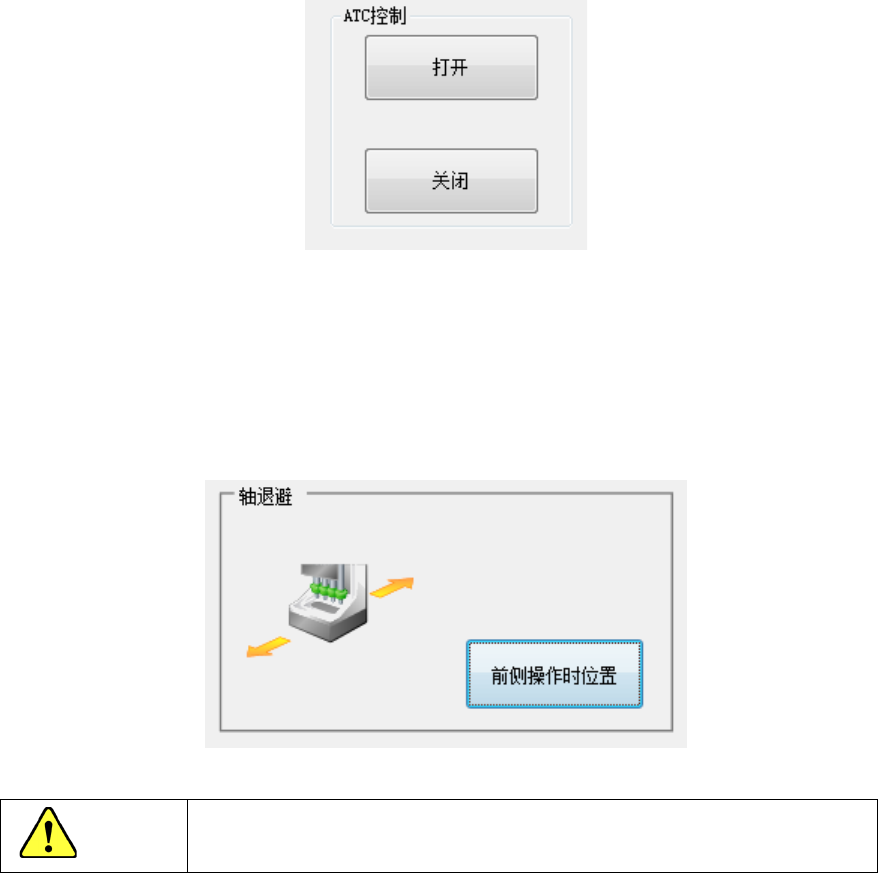

图
3-4 ATC
控制
※ 对选择的勾选按钮所对应的器件，实施 ATC 滑板的开闭操作。
Head妨碍时，请利用[轴退避]将轴移动后再操作。
※贴片头移动至易于安装模具的位置。
图
3-5
轴退避
如执行轴退避，
Head移动到容易安装模具的位置（待命位置）。
请注意不要让身体或工具、刀具、元件等进入装置内。
（6） 操作
对操作内容做出指示。
• [执行]按钮，执行当前所选择的偏移量取得操作。
• [取消]按钮，结束基本偏移量调整。
注意
FCS使用说明书
42
（7） 关于测量数据的保存
以确定键结束各种偏移量取得的对话框时，测量值被临时保存。
当结束[基本偏移量调整]画面，并在[FCS设置]画面结束时点击保存按钮，保存才完成（写入
MS参数控制文件）。
如选择[否]，设置值变为无效。
图
3-6
保存设置确认用对话框
表
3-4
保存设置确认用对话框项目
No.
按钮选择
处理
1
是 保存设置值后回到桌面画面。
2
否 不保存设置值即回到桌面画面。
3
取消 取消结束指令
FCS使用说明书
43
3-2-1 OCC 偏移量
选择[1.OCC偏移量]，按下[执行]按钮，即启动[OCC偏移量]的操作画面。
图
3-7 OCC
偏移量操作画面
（1） 设置项目
表
3-5
设置项目
No.
项目
设置内容
1
装配角度 OCC
与主机的装配角度（以主机为基准）（°）
1-1
保存值 被设置的角度、XY
1-2
计测值 测量到的角度
※测量所取得的参数仅为角度。
（2） 设置方法
• 对标记位置进行示教时，请选择功能条上的 [示教] 按钮。
• 选择[确定]关闭画面，则计测值为有效。
