FCS 使用说明书 45 3-2- 2 吸嘴旋转中心偏 移量 选择 [2. 吸嘴旋转 中心 ] 。 图 3- 11 基本偏移 量调整画面 按下 [ 执行 ] 按钮，即显 示如下 [ 吸嘴旋转中心 ] 测量对话框。 使用 模具吸嘴 LN C 进行 测量 。因模具吸嘴 LNC 不能自动更换，要手 动安装、 卸下 模具吸嘴 LNC 。 图 3- 12 吸嘴旋转中心
FCS使用说明书
44
● 操作方法
图
3-8
操作画面指示（
0/9
）
请将CAL片G模具放到校准台上。
这时，要把CAL片G模具的标记与校准台的真空孔对好。CAL片G模具有正反面，可读到F标记的一
面是表面。
图
3-9
校准片
G
模具的设置位置
按下[确认] 按钮，则 OCC 移动至组装角度测量位置。
图
3-10
操作画面指示（
1/9
）
通过示教将叠化的十字光标调整至标记的大体中心位置，按下[示教]画面的 [OK] 按钮。
这时，如摄像机视野内出现标记之外的灰尘，请仔细擦拭CAL片G模具，使得只有标记可见。
如果计测时测到标记之外的东西，将无法取得正确的值，或者出错。
准备完毕后请按[确认]按钮。
之后，请根据[操作]框内的指示进行操作。
取得[1.OCC偏移量]后，再取得[2.吸嘴旋转中心]。
* 如要再次执行[1.OCC偏移量]时，请选择[1.OCC偏移量]，按下[执行]按钮。
真空孔
校准模块
F
标记
标记
CAL
片
G
模具
FCS使用说明书
45
3-2-2 吸嘴旋转中心偏移量
选择[2.吸嘴旋转中心]。

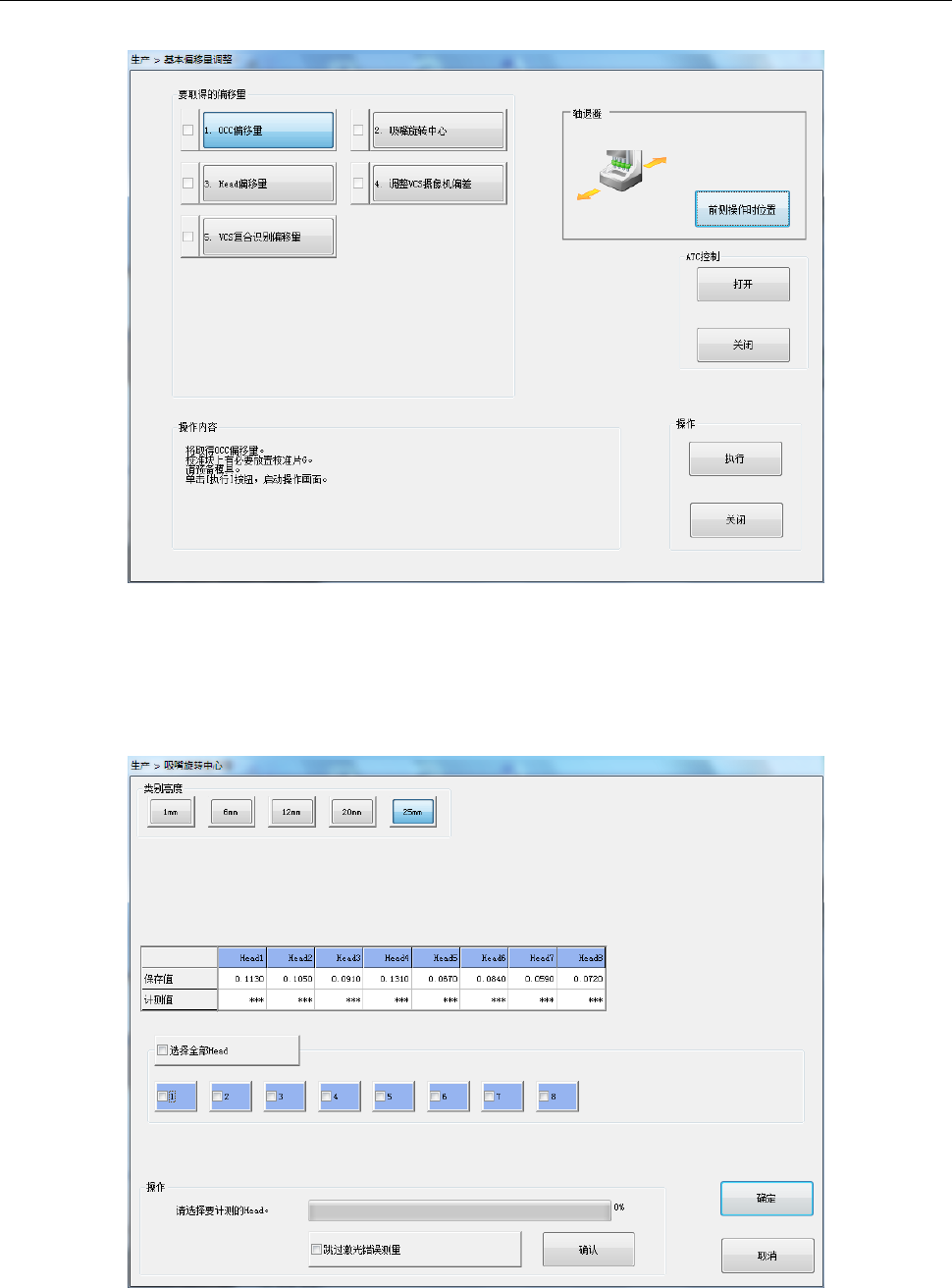

图
3-11
基本偏移量调整画面
按下[执行]按钮，即显示如下[吸嘴旋转中心]测量对话框。
使用模具吸嘴LNC进行测量。因模具吸嘴LNC不能自动更换，要手动安装、卸下模具吸嘴LNC。
图
3-12
吸嘴旋转中心
FCS使用说明书
46
[使用模具]
模具吸嘴LNC（40185344）
[类别高度]
设置类别高度进行调整。

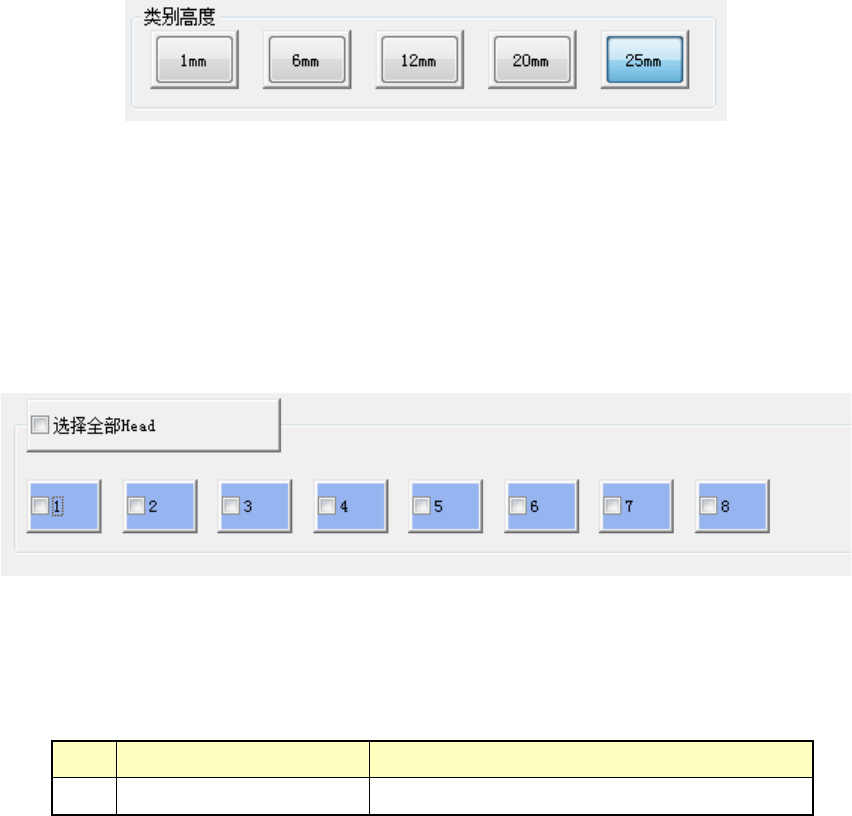

图
3-13
喷嘴旋转中心类别高度
[设置 Head]
使用复选框选择要设置的对象Head。
机器设置时在“使用设备”设置中未勾选（不使用）的单元不能选择。
选择了多个Head时，所选择的全部Head连续进行取得动作。
※仅有 1 个模具吸嘴时，请只勾选 1 个器件实施测量。
图
3-14
选择吸嘴旋转中心贴片头
（1） 设置项目
表
3-6
设置项目
No.
项目
设置的内容
1
吸嘴旋转中心 激光方式得到的吸嘴旋转的中心
● 操作方法
以后，按照[操作]框的指示进行操作，即可自动取得数值。
● 完成测定后的注意点
请手动实施模具吸嘴的安装卸下。
