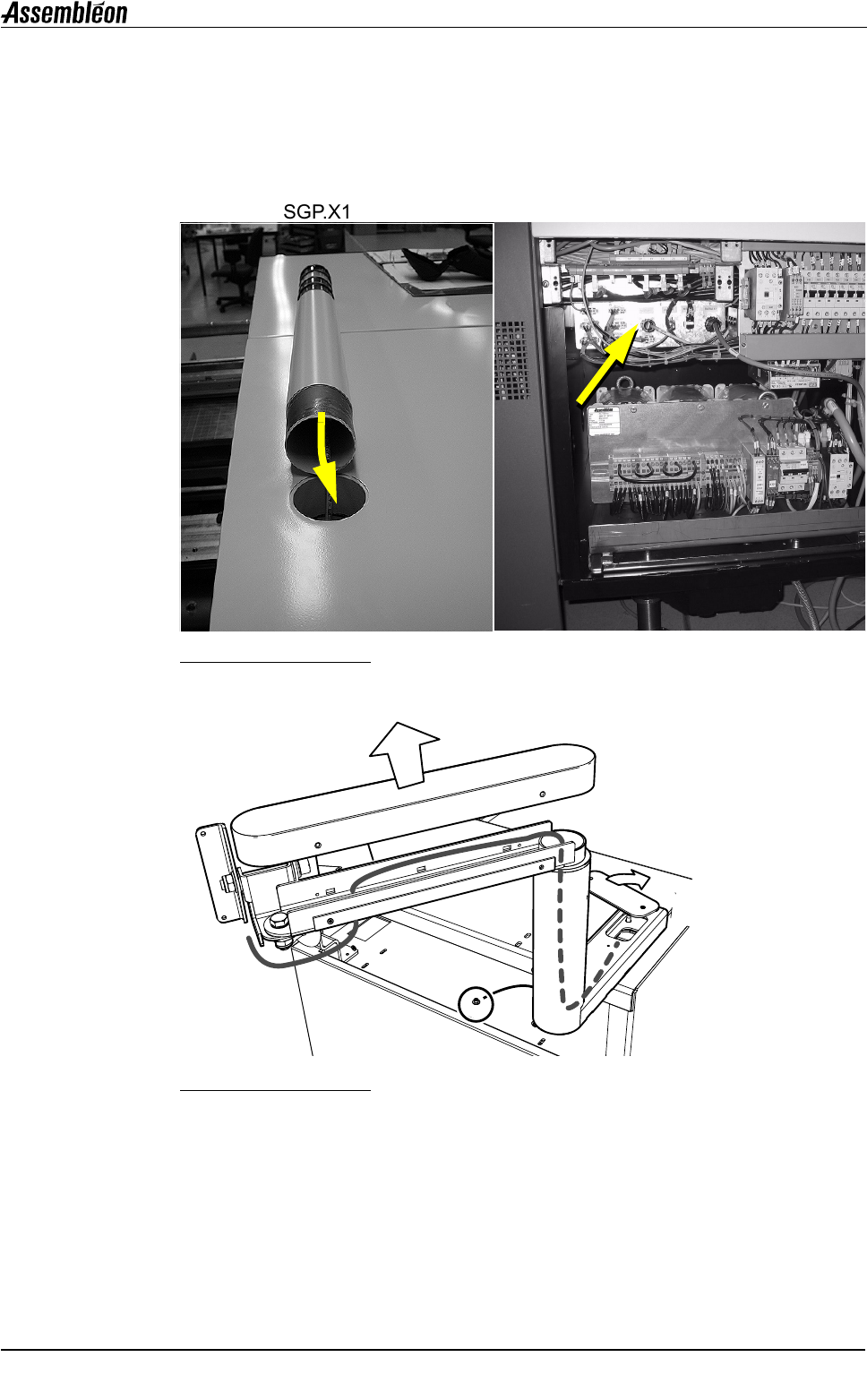

4022 593 52152 安装手册 08.02 AX-301/5 01, AX-3/5 27 ch03.fm 第 3 章 3.2 安装附件 3.2.1 安装灯柱 将灯柱电缆穿过进板区顶部的 孔。 连接电缆 （ SGP . X1 ） 。 图 27 安装灯柱 3.2.2 安装屏幕支架 图 28 安装屏幕支架
第
3
章
安装手册 4022 593 52152
26 AX-301/501, AX-3/5 08.02
ch03.fm
3.1.9 防震
为防止机器在发生地震时受损，可将机器的钢质承重脚锚接在地面上。承重脚的
确切位置如
图 17 （AX-301， AX-3）和图 19 （AX-501， AX-5）所示。

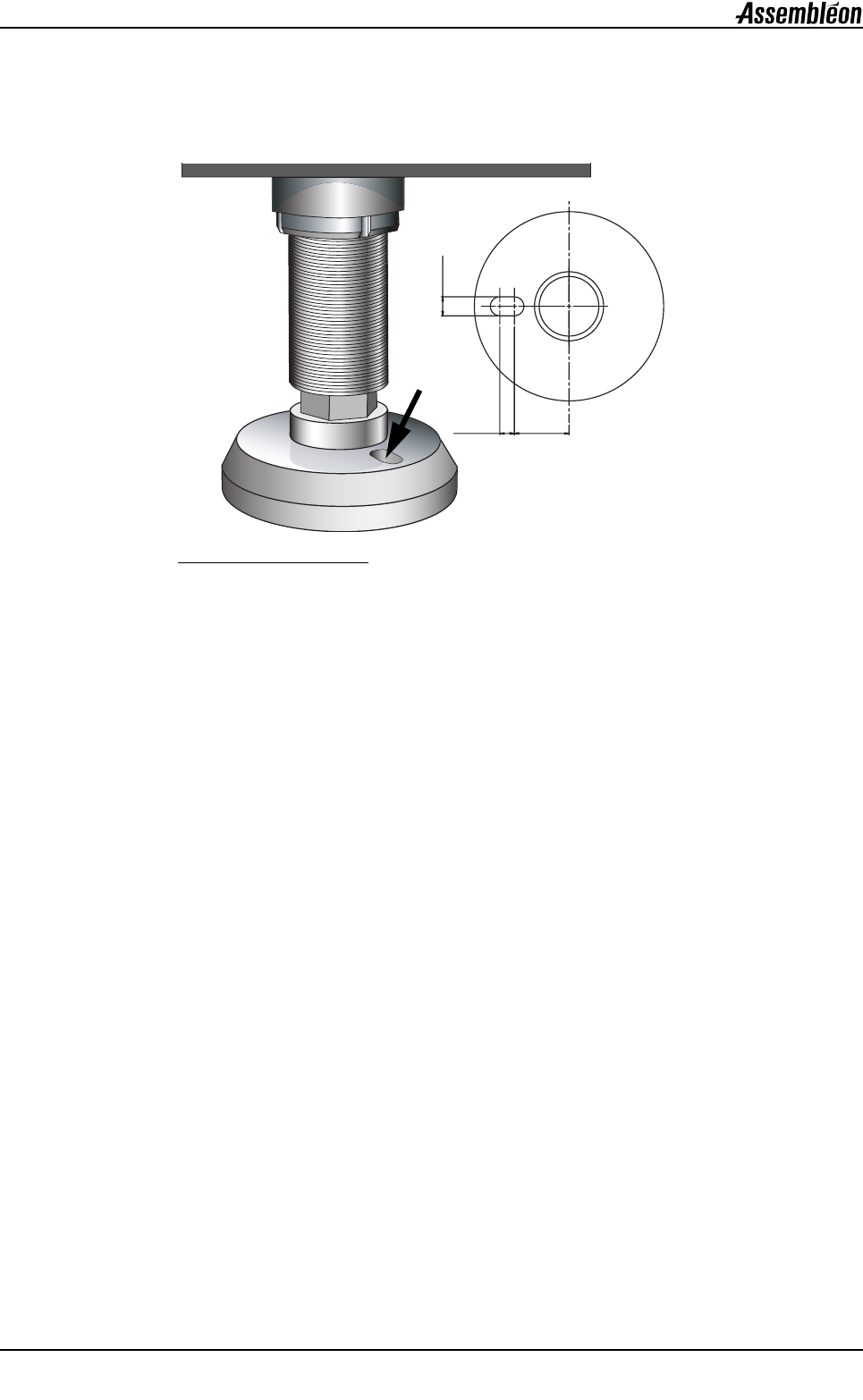

图
26
承重脚
可采用两种不同的方法将机器锚接至地面。
■ 在机器被置于流水线后将其锚接至地面
确定系统的确切位置后（系统水平被调整，并被置于流水线中，且与流水线中的
前后系统对齐放置），请执行以下步骤：
• 使用记号笔等工具在地面上标出承重脚孔的位置。
• 抬起并移走机器，露出需要钻孔的位置。
• 在标示位置钻孔，然后装入地面锚栓或地脚螺栓。
• 抬起机器，将其放在地面锚栓上。
• 检查机器的水平情况。
• 根据地面锚栓的安装要求，拧紧螺栓或螺母，将承重脚固定在地面上。
■ 参考投影图 （占地面积示意图）将机器锚接至地面
确定系统的确切位置后 （参考投影图 （占地面积示意图）），请执行以下步骤：
• 参照图 17（AX-301，AX-3）或 图 19（AX-501，AX-5）确定承重脚的位置。
• 用记号笔等工具在地面上标出 4 个承重脚的位置。
• 钻孔，然后装入所选的地脚螺栓或螺母。
• 将机器承重脚放在标示位置上。
• 调整机器水平。
• 根据地面锚栓的安装要求，用螺母或螺栓将机器固定在地面上。
10 ± 0.5
13 ± 0.5
37.5 ± 0.5
