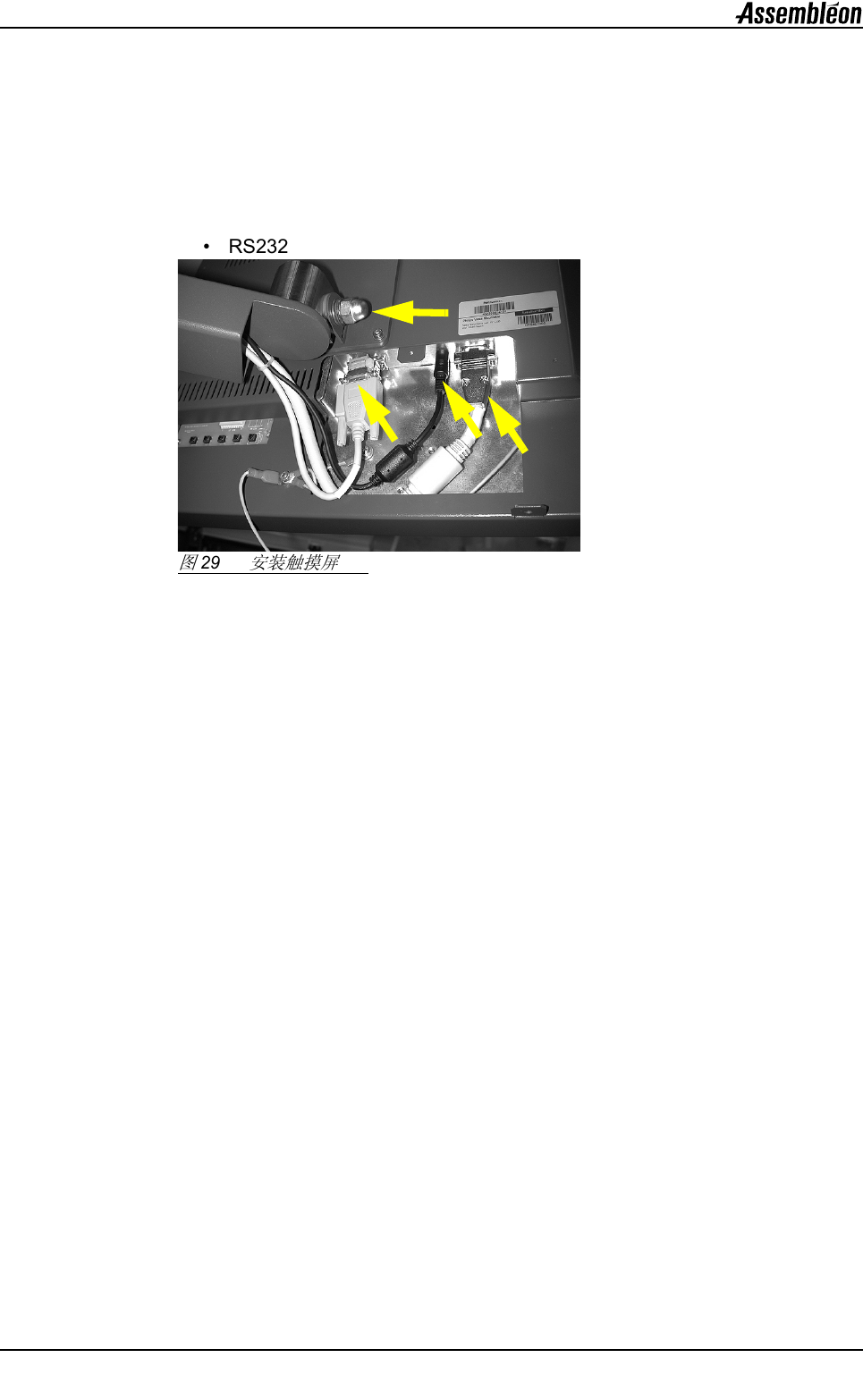

4022 593 52152 安装手册 08.02 AX-301/5 01, AX-3/5 29 ch03.fm 第 3 章 3.4 送料 3.4.1 安装供料器站位条码板 拆开供料器站位条码板的包装 ，然后将其安装在基座上。 每个条码板都由 4 个螺栓 （ A ）固定。 图 30 供料器站位条码板 请注意，每个条码板都标有一 个料车位置编号 （ B ）。 安装时请务必将这些编号和基 座上条码板的实际位置相对应。 料车槽位 4 和 …
第
3
章
安装手册 4022 593 52152
30 AX-301/501, AX-3/5 08.02
ch03.fm
3.4.2 A-series 料车

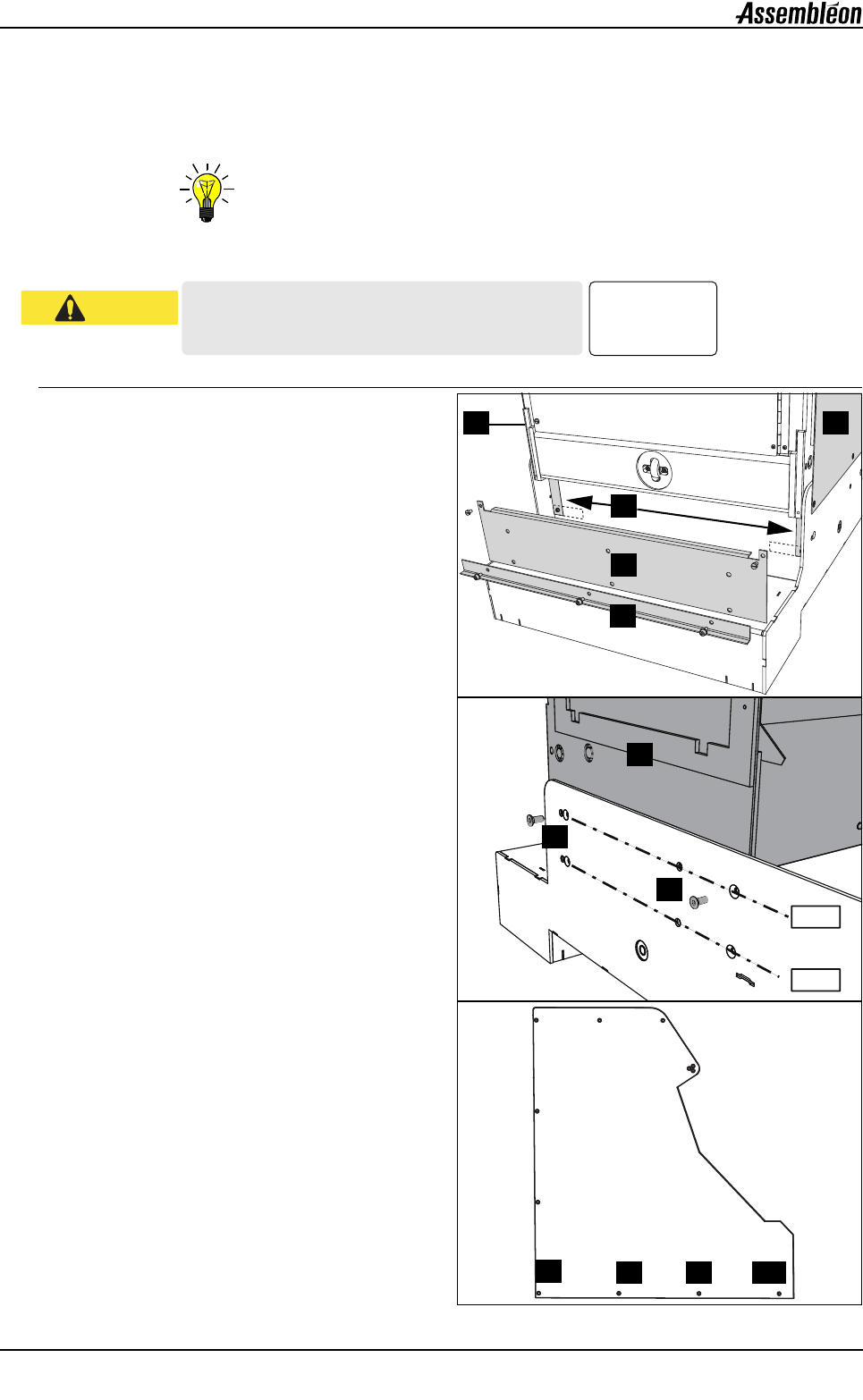

3.4.2.1 A-series 供料器推车，高度调节
注： 该步骤适用于将 PCB 板传送高度从 SMEMA 范围更改为 JIS 范 围 （ 反
之亦然）的情况。
1. 前提条件
• 卸下两块侧板 （1）（ 2 × 12 十字头螺丝）。
• 卸下盖板条 （2）（3 个内六角螺栓）。
• 卸下盖板 （3）（2 个内六角螺栓）。
• 卸下两块小盖板 （4）（2 × 1 内六角螺栓）。
2. 将料车放至正确的高度
• 由 3 人抬起料车架 （5）。
• 将料车架从料车轮基座 （6）上卸下（两侧各
有 2 个内六角螺丝）。
• 将料车架降低或提升至正确的高度。
• 将料车架紧固在料车轮基座 （6）上（两侧各
有 2 个内六角螺丝）。
3. 安装两个侧板
• 安装侧板（2 × 12 十字头螺丝）。螺 丝 有 3 种
不同的长度 （见图）：
大号：位置 7 和 8。
中号：位置 9 和 10。
小号：其他位置。
ᇣᖗ
ᇣᖗ
䞡䞣˖
103 kg
䞡⠽
ᢀछᮍ⊩ϡᔧৃ㛑Ӯᇐ㟈Ҏ䑿ӸᆇDŽ
Փ⫼ℷ⹂ⱘᎹᢀछDŽ
1
3
2
1
4
SMEMA
JIS
5
6
6
5
6
6
7
8 9
10
