第 3 章 安装手册 4022 593 52152 30 AX-301/501 , AX-3/5 08.02 ch03.fm 3.4.2 A-series 料车 3.4.2.1 A-series 供料器推车，高度调节 注： 该步骤适用于将 PCB 板传送高度从 SMEMA 范围更改为 JIS 范 围 （ 反 之亦然）的情况。 1. 前提条件 • 卸下两块侧板 （ 1 ）（ 2 × 12 十字头螺丝 ） 。 • 卸下盖板条 （ 2 ） （…
第
3
章
安装手册 4022 593 52152
30 AX-301/501, AX-3/5 08.02
ch03.fm
3.4.2 A-series 料车
3.4.2.1 A-series 供料器推车，高度调节
注： 该步骤适用于将 PCB 板传送高度从 SMEMA 范围更改为 JIS 范 围 （ 反
之亦然）的情况。
1. 前提条件
• 卸下两块侧板 （1）（ 2 × 12 十字头螺丝）。
• 卸下盖板条 （2）（3 个内六角螺栓）。
• 卸下盖板 （3）（2 个内六角螺栓）。
• 卸下两块小盖板 （4）（2 × 1 内六角螺栓）。
2. 将料车放至正确的高度
• 由 3 人抬起料车架 （5）。
• 将料车架从料车轮基座 （6）上卸下（两侧各
有 2 个内六角螺丝）。
• 将料车架降低或提升至正确的高度。
• 将料车架紧固在料车轮基座 （6）上（两侧各
有 2 个内六角螺丝）。
3. 安装两个侧板
• 安装侧板（2 × 12 十字头螺丝）。螺 丝 有 3 种
不同的长度 （见图）：
大号：位置 7 和 8。
中号：位置 9 和 10。
小号：其他位置。
ᇣᖗ
ᇣᖗ
䞡䞣˖
103 kg
䞡⠽
ᢀछᮍ⊩ϡᔧৃ㛑Ӯᇐ㟈Ҏ䑿ӸᆇDŽ
Փ⫼ℷ⹂ⱘᎹᢀछDŽ
1
3
2
1
4
SMEMA
JIS
5
6
6
5
6
6
7
8 9
10
4022 593 52152 安装手册
08.02 AX-301/501, AX-3/5 31
ch03.fm
第
3
章

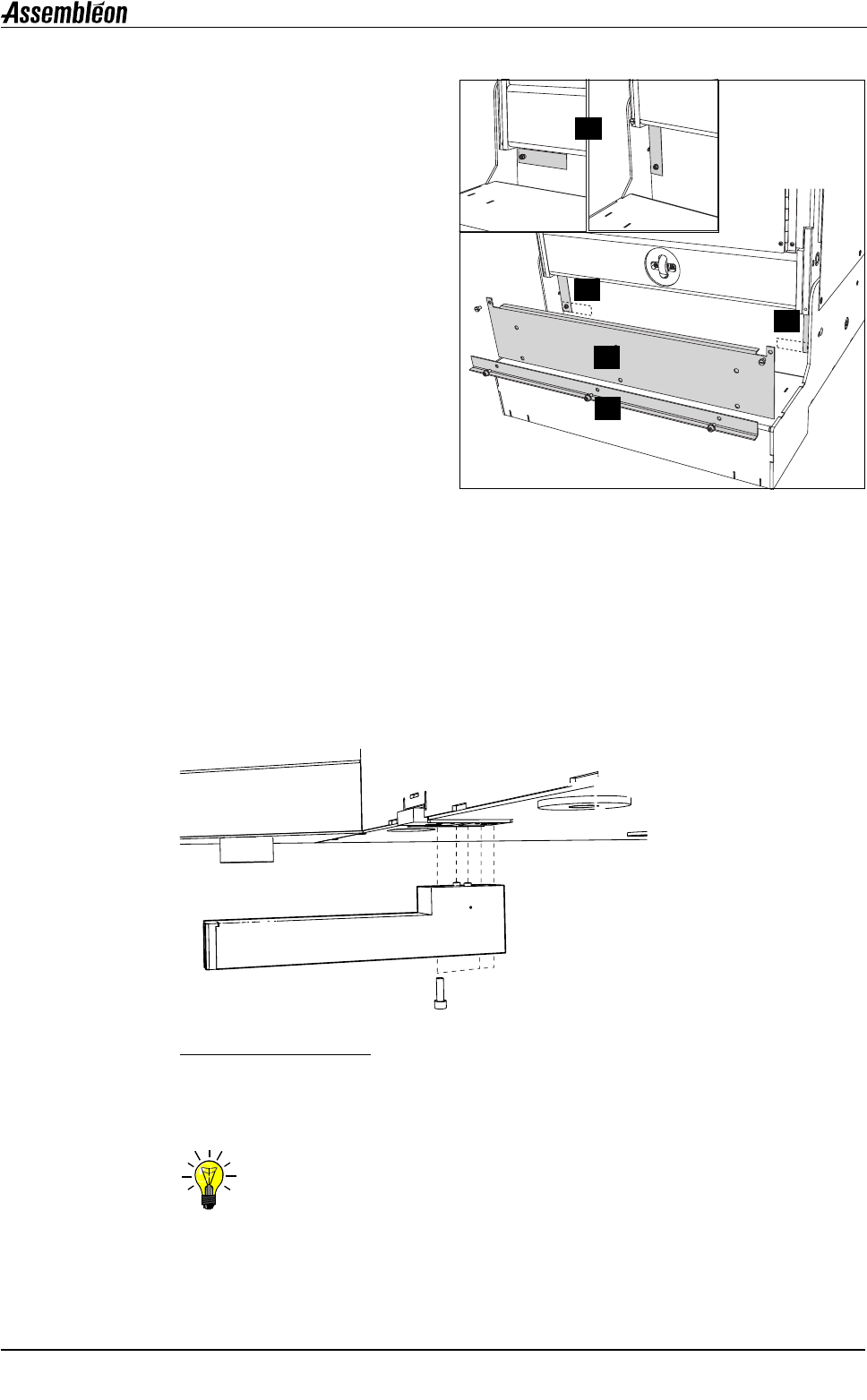

4. 完成安装
• 如图所示安装 2 块小盖板（4）（2 × 1 内 六 角
螺栓）。
• 安装盖板 （3）（2 个内六角螺栓）。
•
安装盖板条 （
2
）（
3
个内六角螺栓）。
3.4.3 FCM 供料器推车
3.4.3.1 安装 FCM 供料器推车
我们提供包括 3 个基座臂、5 个供料器站位条码板和 6 个 料 车 升 级 套 件 在 内 的 供
料器推车升级组件 PA 2631/50，用户可通过该组件升级 FCM 供 料 器 推 车 ，使 之
适用于 AX-301/501， AX-3/5。 AX-501， AX-5
需要 2 个升级组件。
3.4.3.2 安装基座臂
用 4 个螺栓将基座臂安装在基座下方。
紧固扭矩：16 Nm。
图
31
基座臂
3.4.3.3 拆开 FCM 供料器推车的木箱包装
请参见第 10 章 FCM 料车包装／拆包说明
注： 请妥善保存木箱，以备将来使用。
3.4.3.4 升级 FCM 供料器推车，使之适用于 AX-301/501， AX-3/5
使用 PA 2631/50 时请遵循随附的使用说明。
3
2
4
JIS SMEMA
4
4
