4. 完成安装
• 如图所示安装 2 块小盖板（4）（2 × 1 内 六 角
螺栓）。
• 安装盖板 （3）（2 个内六角螺栓）。
•
安装盖板条 （
2
）（
3
个内六角螺栓）。
3.4.3 FCM 供料器推车
3.4.3.1 安装 FCM 供料器推车
我们提供包括 3 个基座臂、5 个供料器站位条码板和 6 个 料 车 升 级 套 件 在 内 的 供
料器推车升级组件 PA 2631/50，用户可通过该组件升级 FCM 供 料 器 推 车 ，使 之
适用于 AX-301/501， AX-3/5。 AX-501， AX-5
需要 2 个升级组件。
3.4.3.2 安装基座臂
用 4 个螺栓将基座臂安装在基座下方。
紧固扭矩：16 Nm。
图
31
基座臂
3.4.3.3 拆开 FCM 供料器推车的木箱包装
请参见第 10 章 FCM 料车包装／拆包说明
注： 请妥善保存木箱，以备将来使用。
3.4.3.4 升级 FCM 供料器推车，使之适用于 AX-301/501， AX-3/5
使用 PA 2631/50 时请遵循随附的使用说明。
3
2
4
JIS SMEMA
4
4
第
3
章
安装手册 4022 593 52152
32 AX-301/501, AX-3/5 08.02
ch03.fm
3.4.3.5 FCM 供料器推车，高度调节
如果工厂内机器高度相差超过 13 mm，则需要重新调节机器高度才能让这些机
器共用同一台料车。
如果机器的高度被调节至 SMEMA 范围的下限附近，则供料器推车接口会碰到
机器的基座。如果机器的高度被调节至 SMEMA 范围的附近，则料车进口会碰到
机器的基座臂。
要实现供料器推车在多台机器之间的最佳互换性，须满足以下几点要求：
• 地面条件符合要求，请参见 《预安装手册》
•FCM 供料器推车已正确调节，请参见以下步骤：
1. 料车高度的定义
• 指工厂内地面和所有机器基座臂顶部之间的
最大高度 （A1、 A2....）。

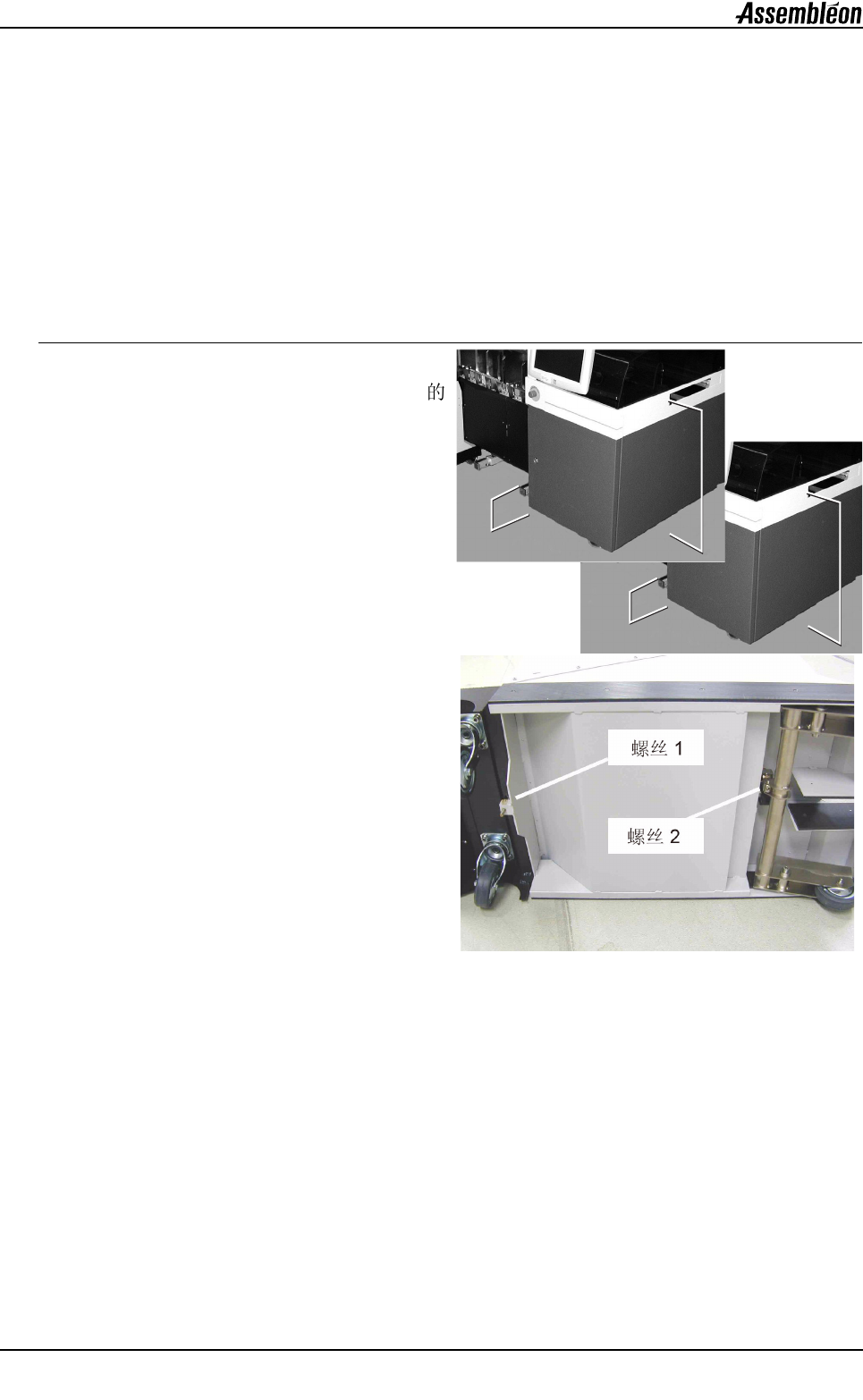

2. 拧松料车调节螺丝
• 翻转料车过来，然后稍微拧松螺丝 1 和 2（ 用
来锁定螺丝 3 和 4）（请参见步骤 3）。
• 将料车竖立放置。
SMEMA 1
SMEMA 2
A2
A1
4022 593 52152 安装手册
08.02 AX-301/501, AX-3/5 33
ch03.fm
第
3
章

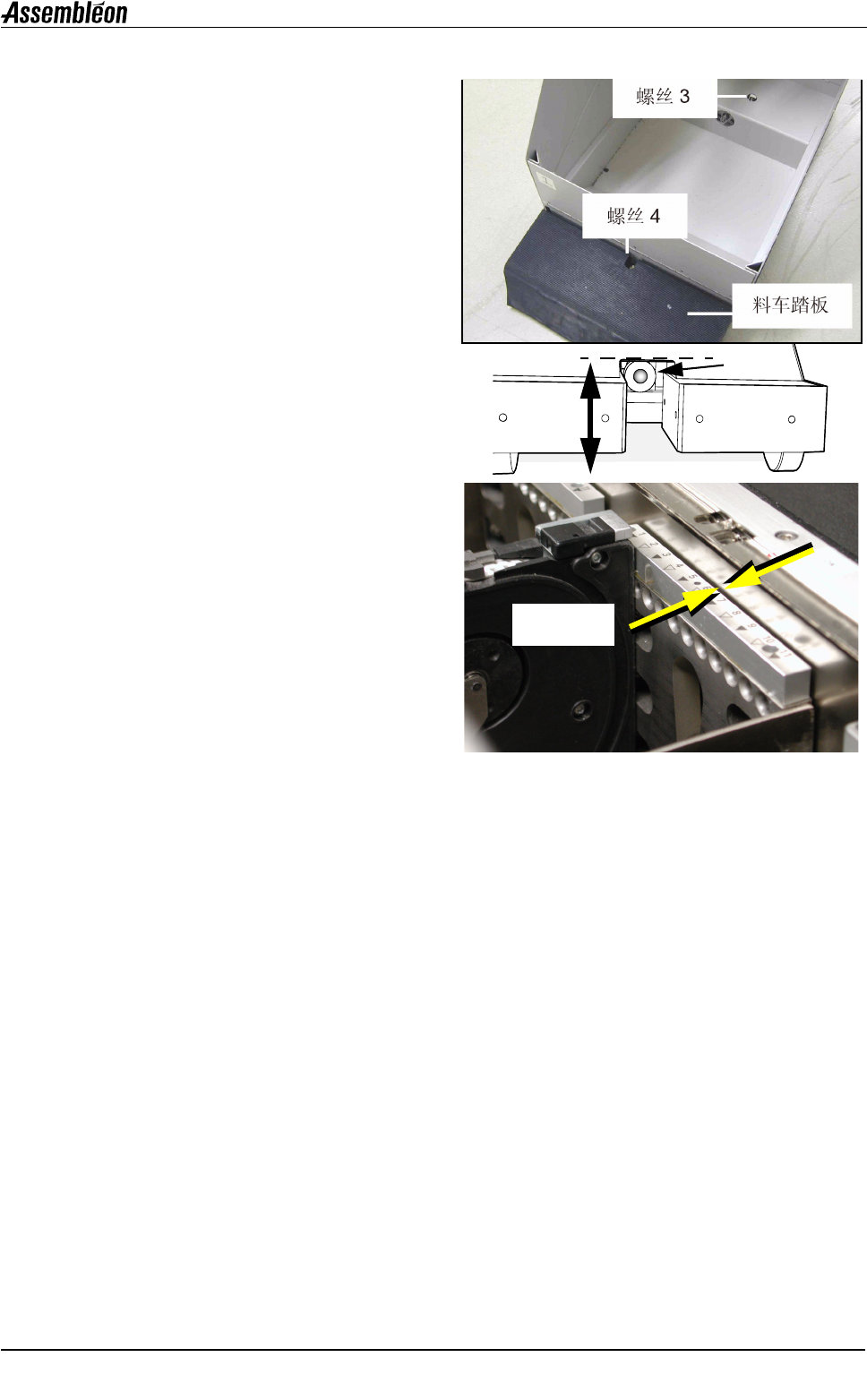

3. 调节料车高度
•
调节螺丝
3
，将料车的高度调节至最高点“
A
”
（请参见步骤
1
）。再增加
4 mm
。
∗ 升高料车：顺时针旋转螺丝 3。
∗ 降低料车：逆时针旋转螺丝 3。
4. 在机器上调整料车水平
• 将料车移向机器，使得料车进口的球体 （请
参见步骤 3）与基座臂接触。
注： 请勿抬起料车。
• 通过调节螺丝 4 校平料车 （请参见步骤 3）。
当料车面板和前轨之间的距离为 1
+2
mm 时，
料车即被校平。
注： 料车高度不会影响拾取位置。料车被升起时
拾取位置是固定的。
5. 完成调节
•
将料车再次翻转过来，然后重新拧紧螺丝
1
和
2
（请参见步骤
2
）。
• 将料车移进机器并升起，然后检查：
∗ 距离机器最近的轮子是否离地。
∗ 当料车位于升起位置时，料车踏板（请参见步骤 3）是否能被抬
起。
• 如果上述检查未通过，请按照上述步骤重新调节机器和料车。
3.5 拆开其他木箱包装
拆下木箱的顶盖和侧板，然后检查附件是否在运输过程中受损。
A+4mm
球体
1
+2
0
mm
