4022 593 52152 安装手册 08.02 AX-301/5 01, AX-3/5 35 ch04.fm 第 4 章  4.2 电源 位于背面左下门后面的供电单 元存在于 2 个不同的技术版本中： 图 34 1. 带或不 带选购件变压器 （ B ）的供电单元 （ A ） ，请参见 4.2.1 2. 带集成 变压器的供电单元，请参见 4.2.2 。 ॅ䰽ˈ೼Џ⬉⑤݇䯁ৢҡৃ㛑᳝催य़ ϢП᥹㾺ৃ㛑Ӯᇐ㟈㾺⬉៪♐ӸDŽ ݇䯁ᑊ䫕ᅮկ⬉…

100%1 / 66
第
4
章
安装手册 4022 593 52152
34 AX-301/501, AX-3/5 08.02
ch04.fm

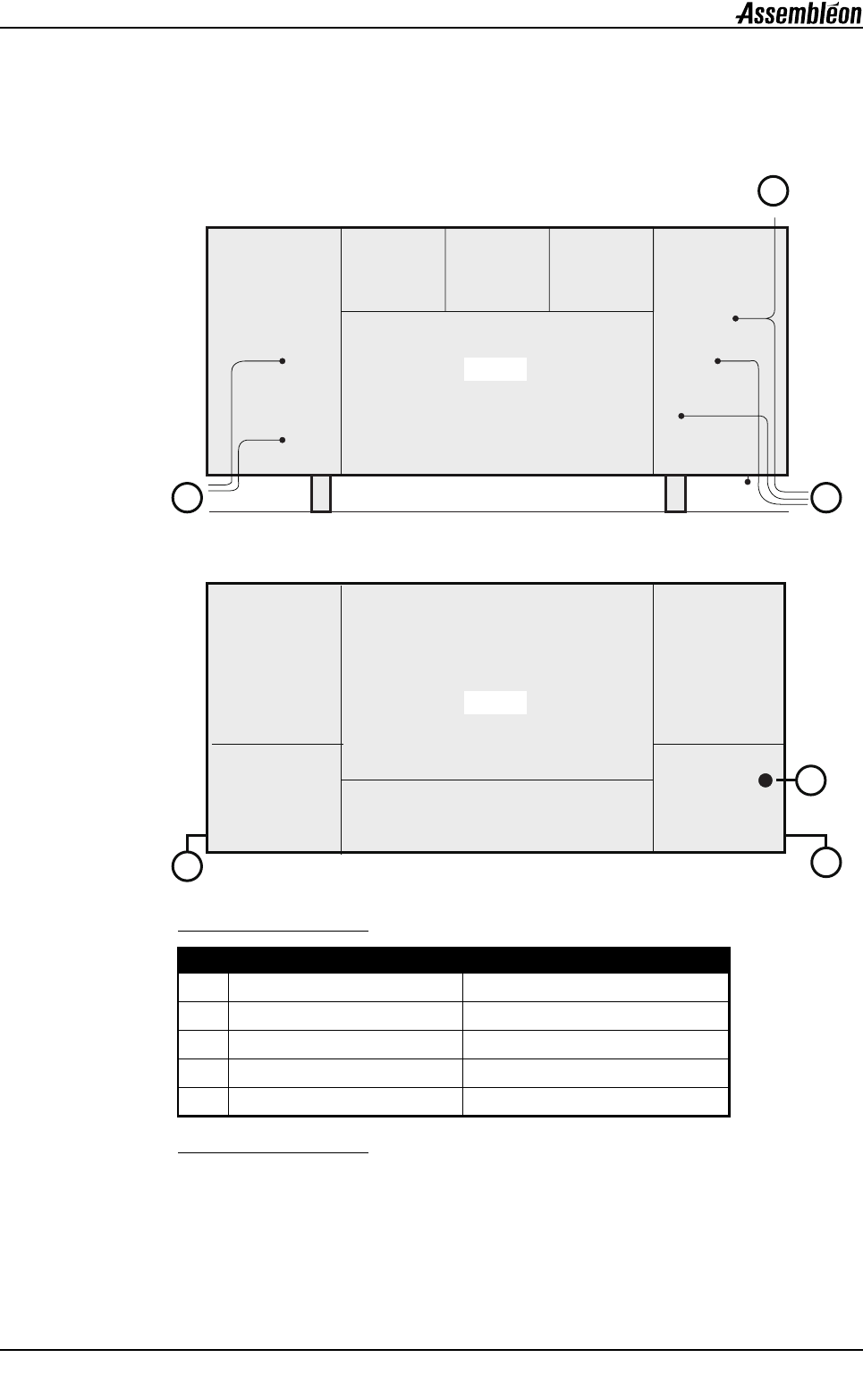

第 4 章 服务连接
4.1 连接点的位置
图
32
连接点
图
33
连接点
连接项目 机器位置：
1
供电单元 A 或 B
2
供气单元
B
3
网络连接
C
4 SMEMA
C 和 B
5
外部应急电路
B
44
1
5
2
3
A
A
B
B
C
C
ৢ㾚೒
׃㾚೒
4022 593 52152 安装手册
08.02 AX-301/501, AX-3/5 35
ch04.fm
第
4
章

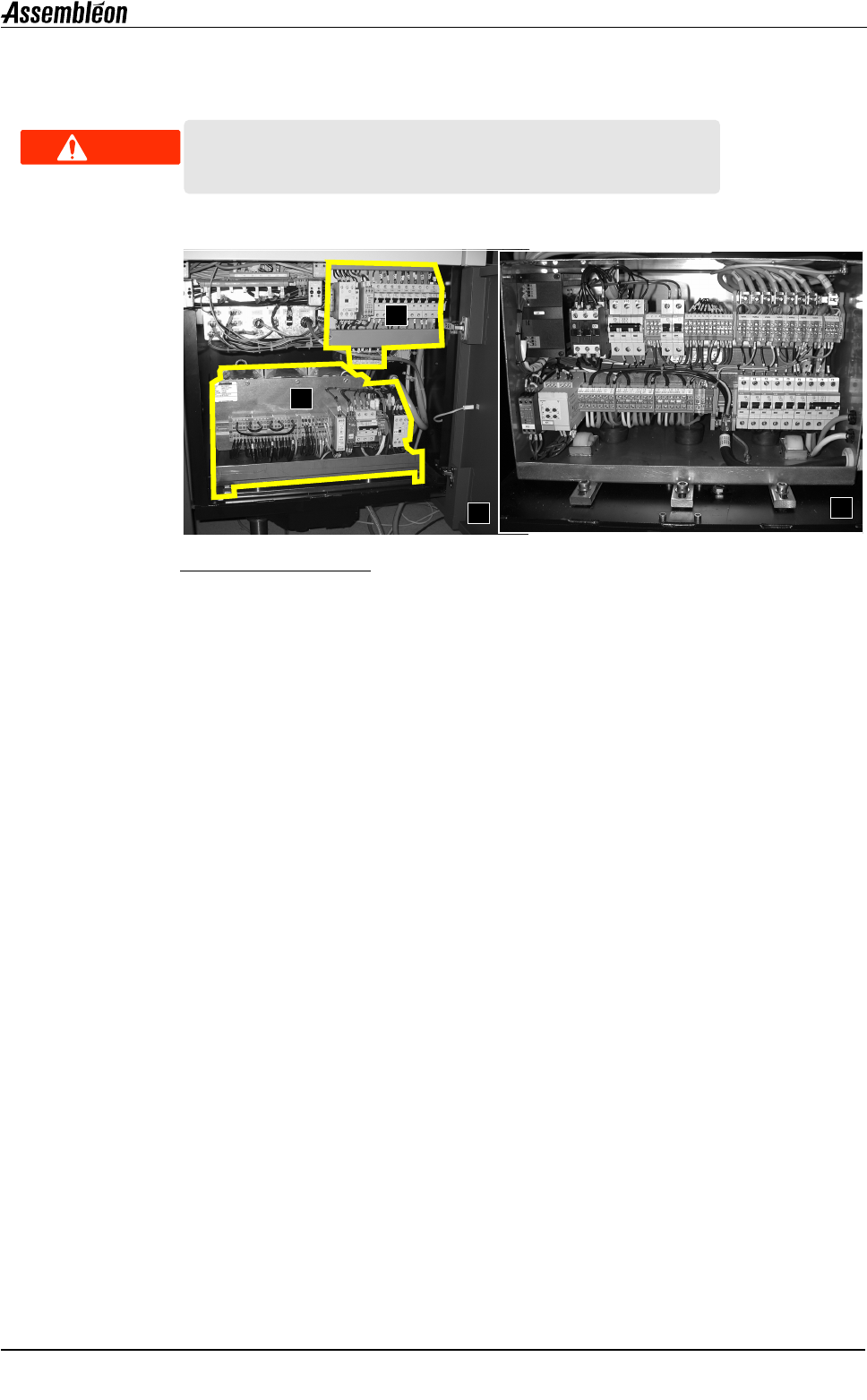

4.2 电源
位于背面左下门后面的供电单元存在于 2 个不同的技术版本中：
图
34
1. 带或不带选购件变压器 （B）的供电单元 （A），请参见 4.2.1
2. 带集成变压器的供电单元，请参见 4.2.2。
ॅ䰽ˈ೼Џ⬉⑤݇䯁ৢҡৃ㛑᳝催य़
ϢП᥹㾺ৃ㛑Ӯᇐ㟈㾺⬉៪♐ӸDŽ
݇䯁ᑊ䫕ᅮկ⬉㟇ᴎ఼ⱘֱ䰽ϱDŽ
ॅ䰽
ॅ䰽
A
1
2
B
第
4
章
安装手册 4022 593 52152
36 AX-301/501, AX-3/5 08.02
ch04.fm
4.2.1 将机器连接至电源， AX-301 （PA 1120/04 以及更高版本） ，
AX-501 （PA 1121/04 以及更高版本）
注： 电源连接操作仅可由有资格的人员进行
1. 规格
AX-301 （AX-501）
不带变压器
AX-301 （AX-501）
带变压器
电压配置 3 相，零线与地线 3 相与地线
标称电源电压 ± 10%
（相间）
400 Volts 208 230 400 480 Volts
相应的满载电流
7 (10)
Amp. 14(19) 13(18) 7(10) 6(8) Amp.
相应的外部保险丝电流
16 (16)
Amp.
16(20) 16(20) 16(16) 16(16) Amp.
外部保险丝类型 缓熔 “D 型”
频率
50 - 60 Hz
频率稳定性
±
2%
最大功耗
5 (7) kVA
浪涌电流
≤ 150 A (5 msec)
功率因数
≥ 0.85
线电压波动
根据 EN 60204 和 IEC 60204 的规定：
电压
稳态电压：标称电压的 0.9 ... 1.1 倍。
频率
连续：标称频率的 0.99 ... 1.01 倍；
瞬时：标称频率的 0.98 ... 1.02 倍。
谐波
第 2 至第 5 次谐波总量的谐波失真不超过火线之间总 r.m.s. 电
压的 10％。第 6 至第 30 次 谐 波 总 量 的 谐 波 失 真 可 额 外 增 加 火
线之间总 r.m.s. 电压的 2％。
电压不平衡
3 相电源中负序分量的电压和零序分量的电压都不应超过正序
分量的 2％。
电压中断
供电周期中的任意时刻供电中断或处于零电压状态不超过 3 毫
秒。连续中断之间的时间间隔应在 1 秒以上。
电压骤降
电压骤降不应超过一个供电周期中峰值电压的 20％。连续骤降
之间的时间间隔应在 1 秒以上。
主电源电缆
应使用 4 芯或 5 芯电缆连接供电系统。电缆类型和横截面规格
应符合适用的国际标准或当地法规的要求。例如， AWG 12。
