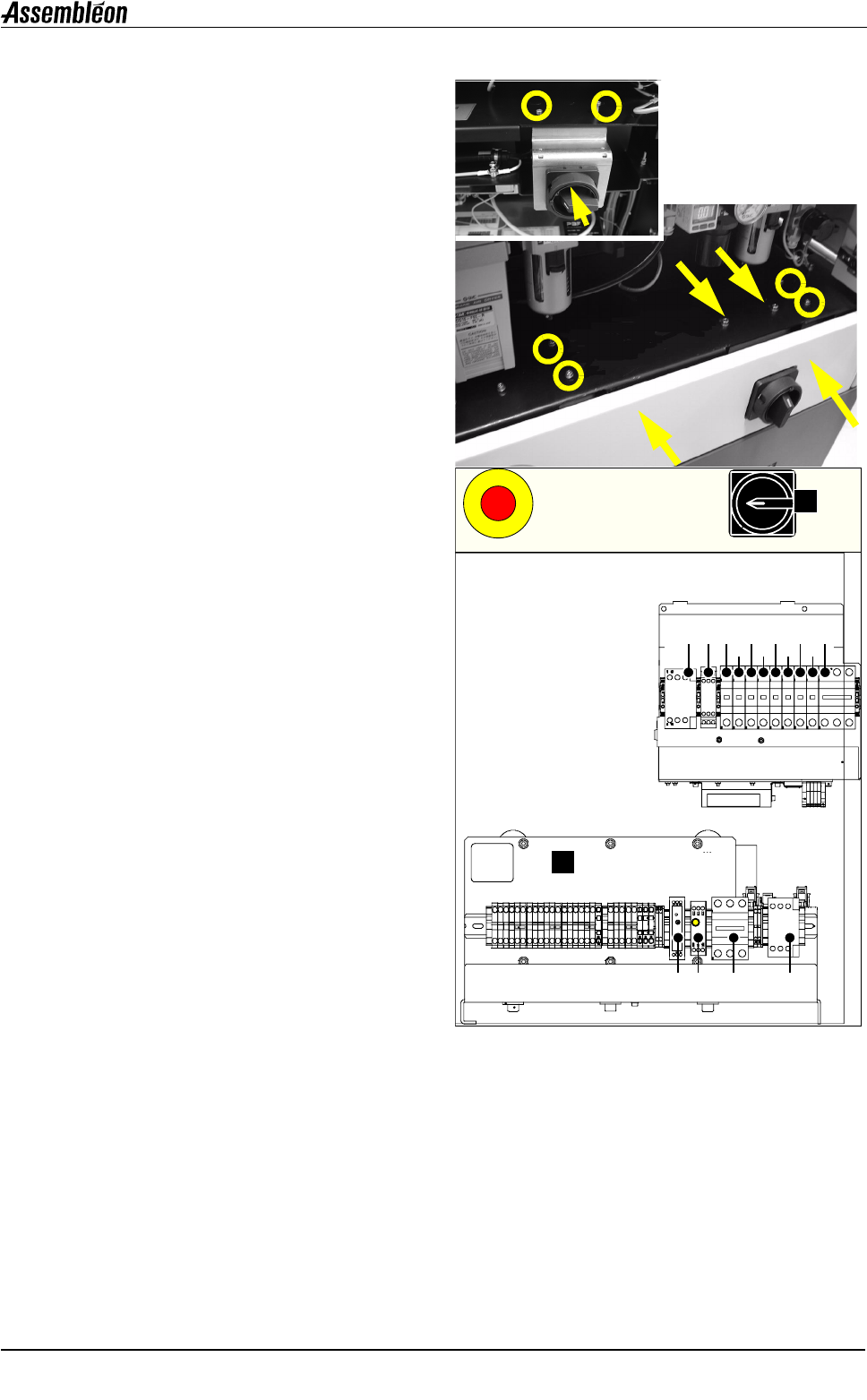

8. 安装面板和主电源开关组件
• 用手指拧紧主电源组件。
• 将面板装在机器上，安装时注意将面板边
缘与机器表面对齐。
• 手推主电源开关组件，使其紧靠面板，然后
将其固定。
• 关闭背面左上角的门。
9. 切断断路器
• 关闭主电源开关 （1）并用挂锁将其锁住。
• 打开背面左下角的门。
• 打开所有的断路器：F1 - F9。
• 仅对于带有变压器 （A）的机器：打开断路
器 F101。
10. 安装工厂保险丝。
• 关闭主电源开关。
• 检查工厂保险丝是否为“缓熔型”。这些保
险丝不得承载其他重负荷。
U101 K101 F101 K102
F9
F6
F5
F4
F3
F2
F1F7
F8
K2K1
L1
L2
L3
1
A
第
4
章
安装手册 4022 593 52152
40 AX-301/501, AX-3/5 08.02
ch04.fm

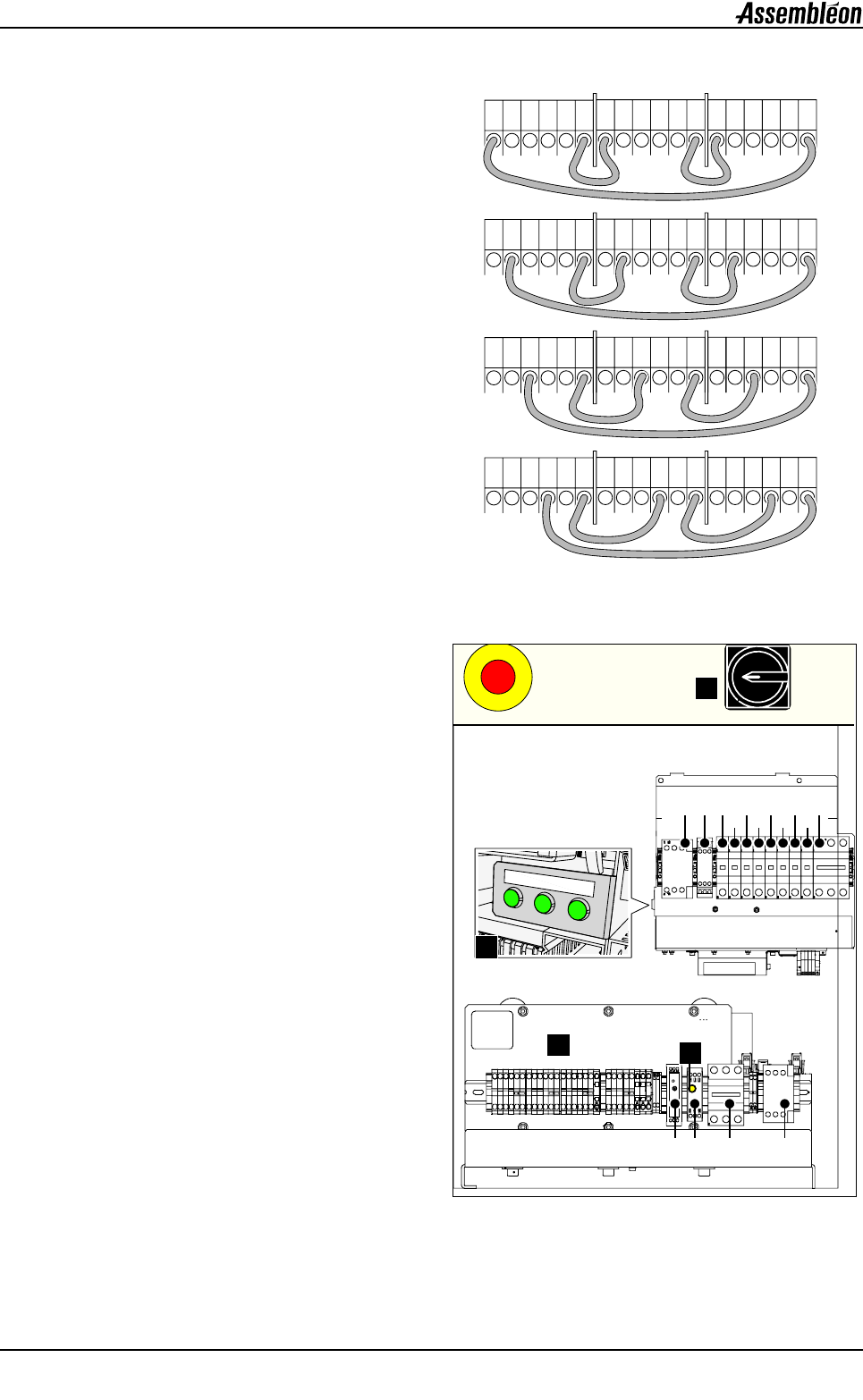

11. 匹配机器的电源电压
仅适用于带有变压器的机器。
• 测量 L1，L2，L3 三相之间的工厂电压，如
有必要可更改机器的设定。
注：
如果测量的电压值超过所列值的
10
％，则用
户必须采取措施来将当地的电源调配至所需
的配置。
12. 打开电源并进行检查
• 确保主电源开关 （1）仍然关闭。
• 开启断路器 F101 （在变压器 （A）上 （如
果有变压器的话））。
• 打开主电源开关 （1）。
• 在 F9 上检查各相的对地电压 （230V
± 10%）。
• 如果不良，请进入步骤 11. 匹配机器的电源
电压。
• 逐个开启断路器 （F1 - F9）。
• 检查三个相位灯 （2）是否亮起，指示三相
工作正常。
13. 检查相位保护继电器 （K101）的状态
仅适用于带有变压器的机器。
注：
相位保护继电器上的相位检测
LED
（
R
）必
须亮起，以表明三相工作正常。
14. 完成
• 关闭并锁定背面左下角的门。
L1
480V
L1
400V
L1
230V
L1
208V
L1
0V
L1
0V
L2
480V
L2
400V
L2
230V
L2
208V
L2
0V
L2
0V
L3
480V
L3
400V
L3
230V
L3
208V
L3
0V
L3
0V
L1
480V
L1
400V
L1
230V
L1
208V
L1
0V
L1
0V
L2
480V
L2
400V
L2
230V
L2
208V
L2
0V
L2
0V
L3
480V
L3
400V
L3
230V
L3
208V
L3
0V
L3
0V
L1
480V
L1
400V
L1
230V
L1
208V
L1
0V
L1
0V
L2
480V
L2
400V
L2
230V
L2
208V
L2
0V
L2
0V
L3
480V
L3
400V
L3
230V
L3
208V
L3
0V
L3
0V
L1
480V
L1
400V
L1
230V
L1
208V
L1
0V
L1
0V
L2
480V
L2
400V
L2
230V
L2
208V
L2
0V
L2
0V
L3
480V
L3
400V
L3
230V
L3
208V
L3
0V
L3
0V
480V
400V
230V
208V
U101 K101 F101 K102
F9
F6
F5
F4
F3
F2
F1F7
F8
K2K1
L1
L2
L3
1
2
R
A
4022 593 52152 安装手册
08.02 AX-301/501, AX-3/5 41
ch04.fm
第
4
章
4.2.2 将机器连接至电源，AX-301、AX-3（PA 1120/03 以及更早的
版本）， AX-501、 AX-5 （PA 1121/03 以及更早的版本）
注： 电源连接操作仅可由有资格的人员进行
1. 规格
AX-301 AX-501
电压配置 3 相与地线
最大功耗
5 kVA 7 kVA
标称电源电压 ± 10%
（相间）
208 230 400 480 Volts 208 230 400 480 Volts
相应的满载电流
14 13 7 6 Amp. 19 18 10 8 Amp.
相应的外部保险丝电流
16 16 16 16 Amp. 20 20 16 16 Amp.
外部保险丝类型 缓熔 “D 型”
频率
50 - 60 Hz
频率稳定性
±
2%
浪涌电流
≤ 150 A (5 msec)
功率因数
≥ 0.85
线电压波动
根据 EN 60204 和 IEC 60204 的规定：
电压
稳态电压：标称电压的 0.9 ... 1.1 倍。
频率
连续：标称频率的 0.99 ... 1.01 倍；
瞬间：标称频率的 0.98 ... 1.02 倍。
谐波
第 2 至第 5 次 谐 波 总 量 的 谐 波 失 真 不 超 过 火 线 之 间 总
r.m.s. 电压的 10％。第 6 至第 30 次谐波总量的谐波失真
可额外增加火线之间总 r.m.s. 电压的 2％。
电压不平衡
3 相电源中负序分量的电压和零序分量的电压都不应超
过正序分量的 2％。
电压中断
供电周期中的任意时刻供电中断或处于零电压状态不超
过 3 毫秒。连续中断之间的时间间隔应在 1 秒以上。
电压骤降
电压骤降不应超过一个供电周期中峰值电压的 20％。连
续骤降之间的时间间隔应在 1 秒以上。
主电源电缆
应使用 4 芯电缆连接供电系统。电缆类型和横截面规格应符合适
用的国际标准或当地法规的要求。例如， AWG 12。
