4022 593 52152 安装手册
08.02 AX-301/501, AX-3/5 41
ch04.fm
第
4
章
4.2.2 将机器连接至电源，AX-301、AX-3（PA 1120/03 以及更早的
版本）， AX-501、 AX-5 （PA 1121/03 以及更早的版本）
注： 电源连接操作仅可由有资格的人员进行
1. 规格
AX-301 AX-501
电压配置 3 相与地线
最大功耗
5 kVA 7 kVA
标称电源电压 ± 10%
（相间）
208 230 400 480 Volts 208 230 400 480 Volts
相应的满载电流
14 13 7 6 Amp. 19 18 10 8 Amp.
相应的外部保险丝电流
16 16 16 16 Amp. 20 20 16 16 Amp.
外部保险丝类型 缓熔 “D 型”
频率
50 - 60 Hz
频率稳定性
±
2%
浪涌电流
≤ 150 A (5 msec)
功率因数
≥ 0.85
线电压波动
根据 EN 60204 和 IEC 60204 的规定：
电压
稳态电压：标称电压的 0.9 ... 1.1 倍。
频率
连续：标称频率的 0.99 ... 1.01 倍；
瞬间：标称频率的 0.98 ... 1.02 倍。
谐波
第 2 至第 5 次 谐 波 总 量 的 谐 波 失 真 不 超 过 火 线 之 间 总
r.m.s. 电压的 10％。第 6 至第 30 次谐波总量的谐波失真
可额外增加火线之间总 r.m.s. 电压的 2％。
电压不平衡
3 相电源中负序分量的电压和零序分量的电压都不应超
过正序分量的 2％。
电压中断
供电周期中的任意时刻供电中断或处于零电压状态不超
过 3 毫秒。连续中断之间的时间间隔应在 1 秒以上。
电压骤降
电压骤降不应超过一个供电周期中峰值电压的 20％。连
续骤降之间的时间间隔应在 1 秒以上。
主电源电缆
应使用 4 芯电缆连接供电系统。电缆类型和横截面规格应符合适
用的国际标准或当地法规的要求。例如， AWG 12。
ॅ䰽ˈЏ⬉⑤݇䯁ৢҡৃ㛑᳝催य़
ϢП㾺ৃ㛑Ӯᇐ㟈㾺⬉♐ӸDŽ
݇䯁ᑊ䫕ᅮկ⬉㟇ᴎ఼ⱘֱ䰽ϱDŽ
ॅ䰽
ॅ䰽
第
4
章
安装手册 4022 593 52152
42 AX-301/501, AX-3/5 08.02
ch04.fm

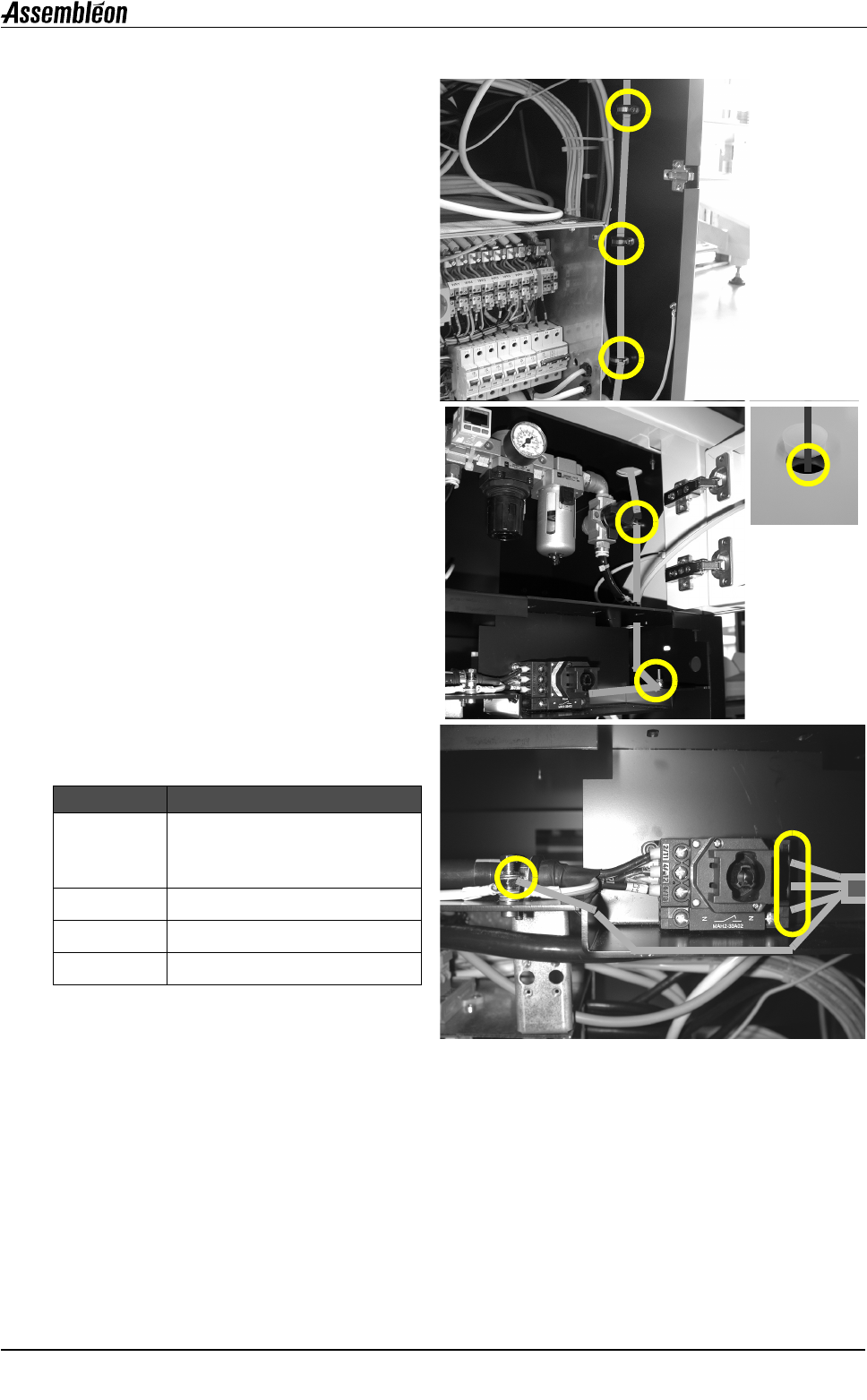

■ 接地
2. 卸下面板
• 请务必确认在工厂取下相关的保险丝后机器
的电源会关闭。
• 打开背面左上角的门。
• 卸下 4 个螺栓，然后将面板放置一边。
3. 卸下主电源开关组件
• 卸下 2 个螺栓，然后拿下组件 （只有当主
电源开关处于 “关闭”位置时才可进行此
操作）。
4. 布置电源电缆
• 将电源电缆穿过单独的金属线槽。
该金属线槽必须接地，以防 EMI （电磁干扰）问题。
• 请勿将信号电缆置于该金属线槽。
可用以下方式布置电源电缆：
• 从下方，请参见步骤 5。
• 从上方，请参见步骤 6。
连接 机器的主电源电缆必须接地
接地电阻
< 0.1 Ohm
