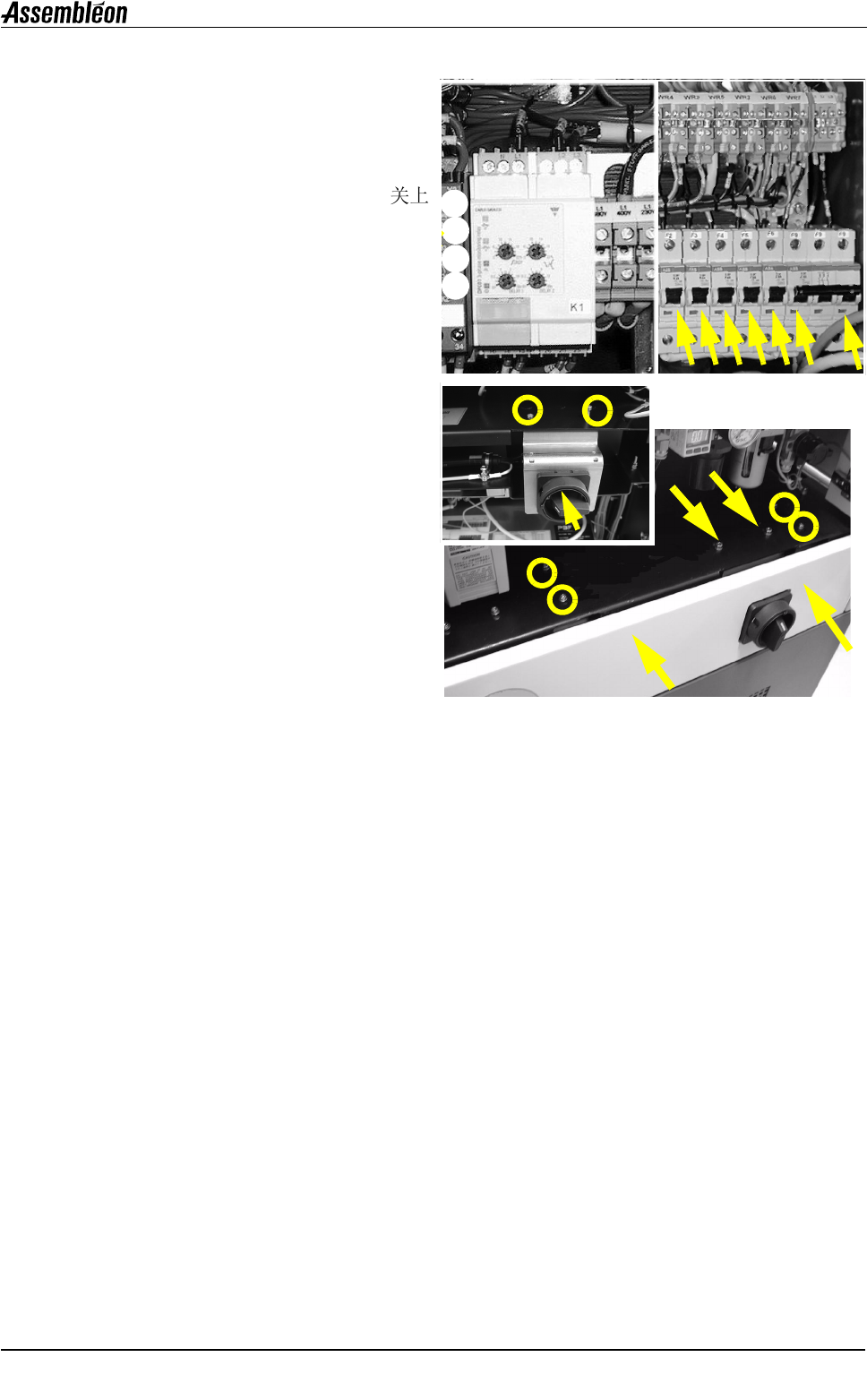

4022 593 52152 安装手册 08.02 AX-301/5 01, AX-3/5 45 ch04.fm 第 4 章 12. 检查相位保护继电器 （ K1 ）的状态。 • 打开供电单元中的断路器 F10 。 •L E D 1 、 2 和 4 必须亮起。 注： 相位检测 LED （ 3 ）必须熄灭： 如果 LED （ 3 ） 亮起， 请互换 主电源开 关上 连接器 L1 和 L3 的两相的连接线。 13. 完成 • 用手指拧紧主电…
第
4
章
安装手册 4022 593 52152
44 AX-301/501, AX-3/5 08.02
ch04.fm

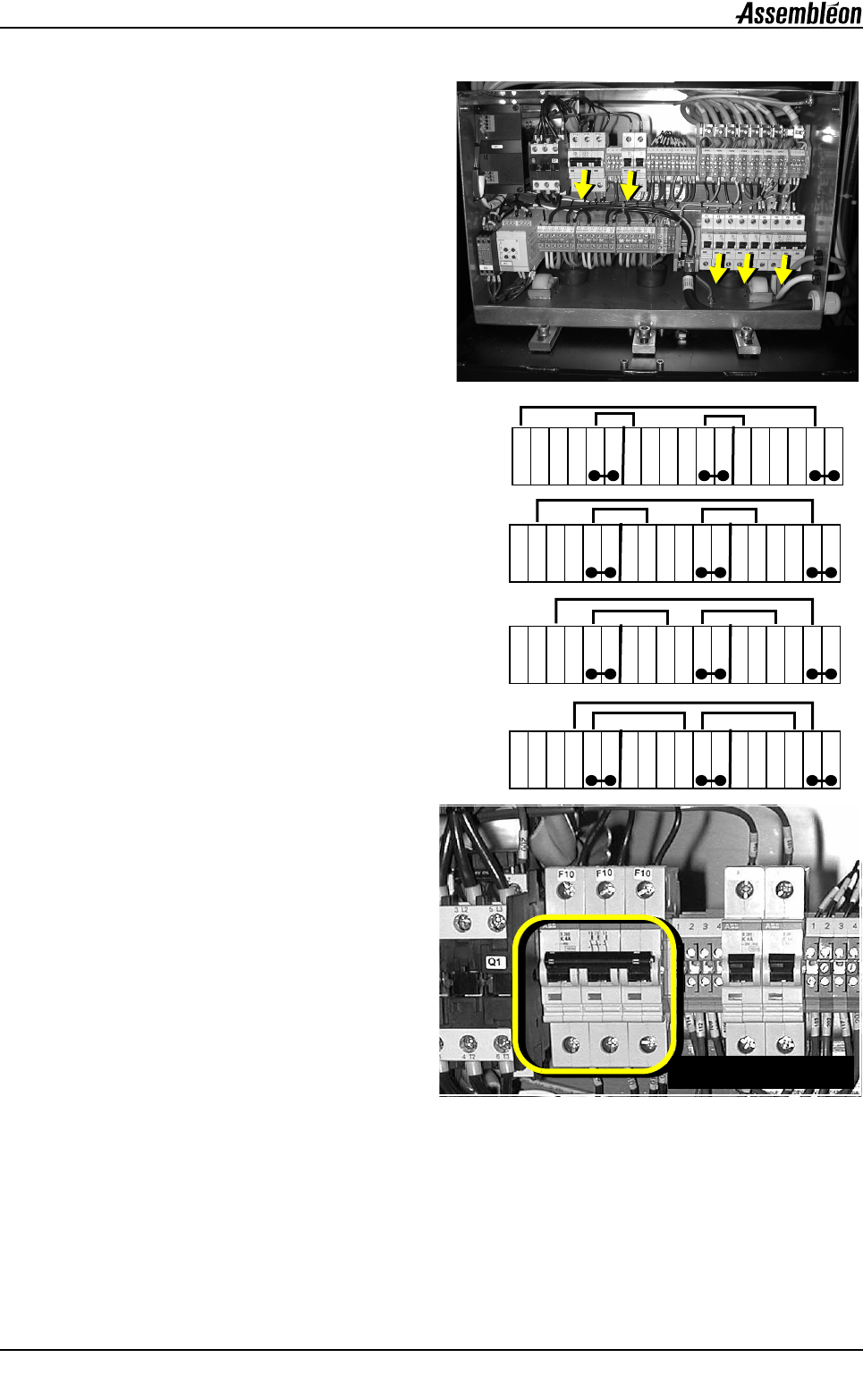

9. 切断断路器
• 关闭主电源开关并用挂锁将其锁住。
• 打开背面左下角的门。
• 打开所有的断路器：F1 - F10。
10. 匹配机器的电源电压
• 测量 L1，L2，L3 三相之间的工厂电压，如
有必要可更改机器的设定。
注： 如果测量的电压值超过所列值的 10％，则用
户必须采取措施来将当地的电源调配至所需
的配置。
11. 打开电源并进行检查
• 检查供电单元中所有的断路器是否为关闭
状态。
• 打开主电源开关。
• 在 F10 上检查各相的对地电压 （230V ±
10%）。
• 如果不良，请参阅步骤 10. 匹配机器的电
源电压。
208V
0V
0V
230V
400V
480V
208V
0V
0V
230V
400V
480V
208V
0V
0V
230V
400V
480V
480V
208V
0V
0V
230V
400V
480V
208V
0V
0V
230V
400V
480V
208V
0V
0V
230V
400V
480V
400V
208V
0V
0V
230V
400V
480V
208V
0V
0V
230V
400V
480V
208V
0V
0V
230V
400V
480V
230V
208V
0V
0V
230V
400V
480V
208V
0V
0V
230V
400V
480V
208V
0V
0V
230V
400V
480V
208V
230 Volt ± 10%
第
4
章
安装手册 4022 593 52152
46 AX-301/501, AX-3/5 08.02
ch04.fm

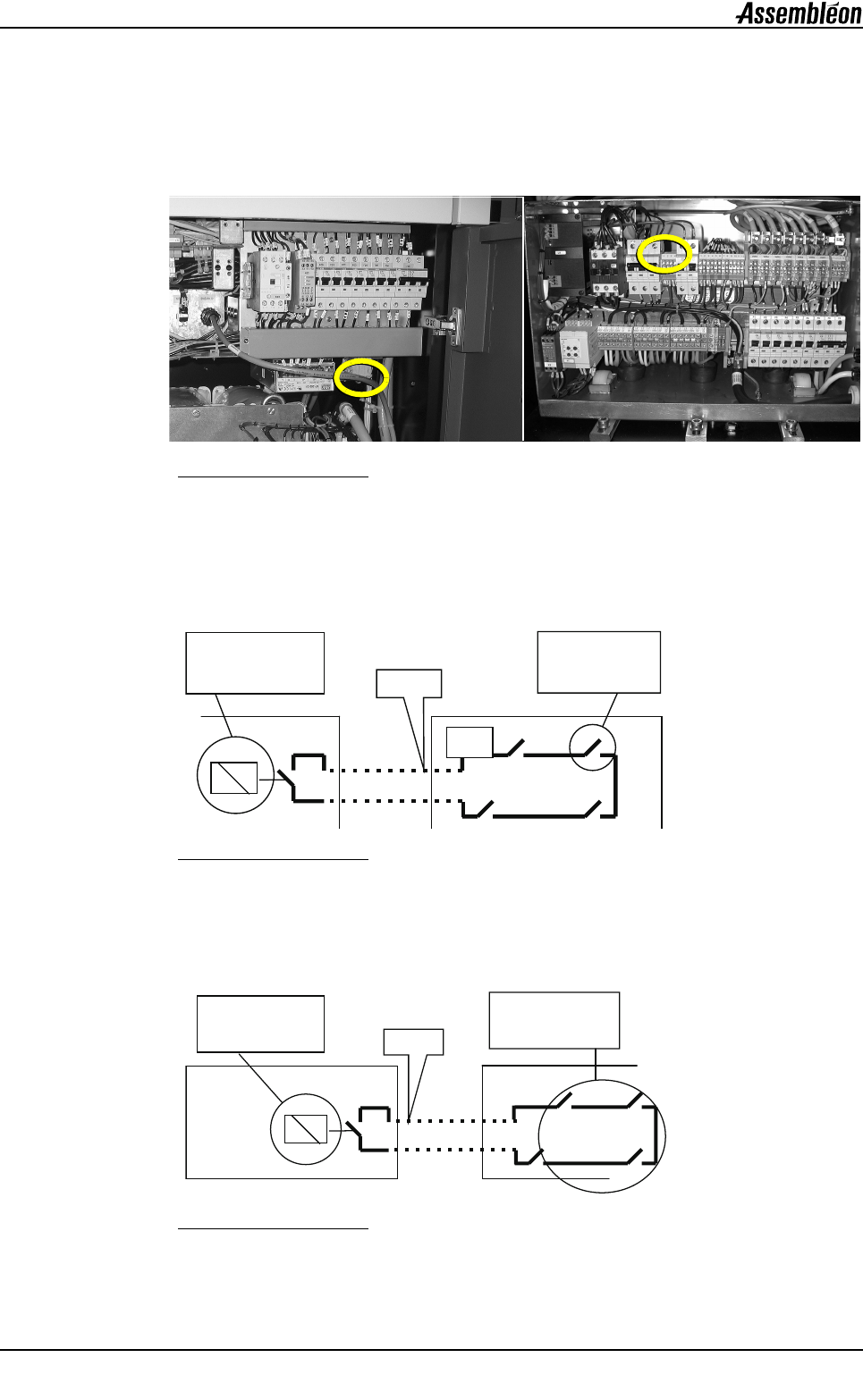

4.3 将机器连接至外部应急电路
机器可连接至邻近设备的应急电路。依机器所需的操作而定，可通过供电单元的
“从机”输入或 “主机”输出进行连接。连接的电路必须包含一个或多个零电势
触点。
图
35
供电单元中的外部应急电路连接
■ 从机设定
通过在 X5 的接线端子 3 和 4 （“从机”输入）上连接外部应急电路，可将机器
设为 “从机”。外部应急电路可起到额外安全开关的作用，可在危急时刻切断内
部安全电路。
图
36
外部应急电路，从机设定
■ 主机设定
通过在 X5 的接线端子 1 和 2 （“ 主 机 ” 输 入 ） 上 连 接 外 部 应 急 电 路 ， 可 将 机 器
设为“主机”。内部应急继电器（K2）启动后，可控制中断外部安全电路的开关。
图
37
外部应急电路，主机设定
X5
X5
X5
X5
K2
䚼ᑨᗹ⬉䏃 ݙ䚼ᅝܼᓔ݇
X5 3-4
K2
X5 1-2
ݙ䚼ᑨᗹ㒻⬉఼ 䚼ᑨᗹ⬉䏃
