第 6 章 选购件
6.1 电路板识别码
6.1.1 安装电路板识别码
注： 条码识别为选购功能，因此需要执行这些步骤才可使用。

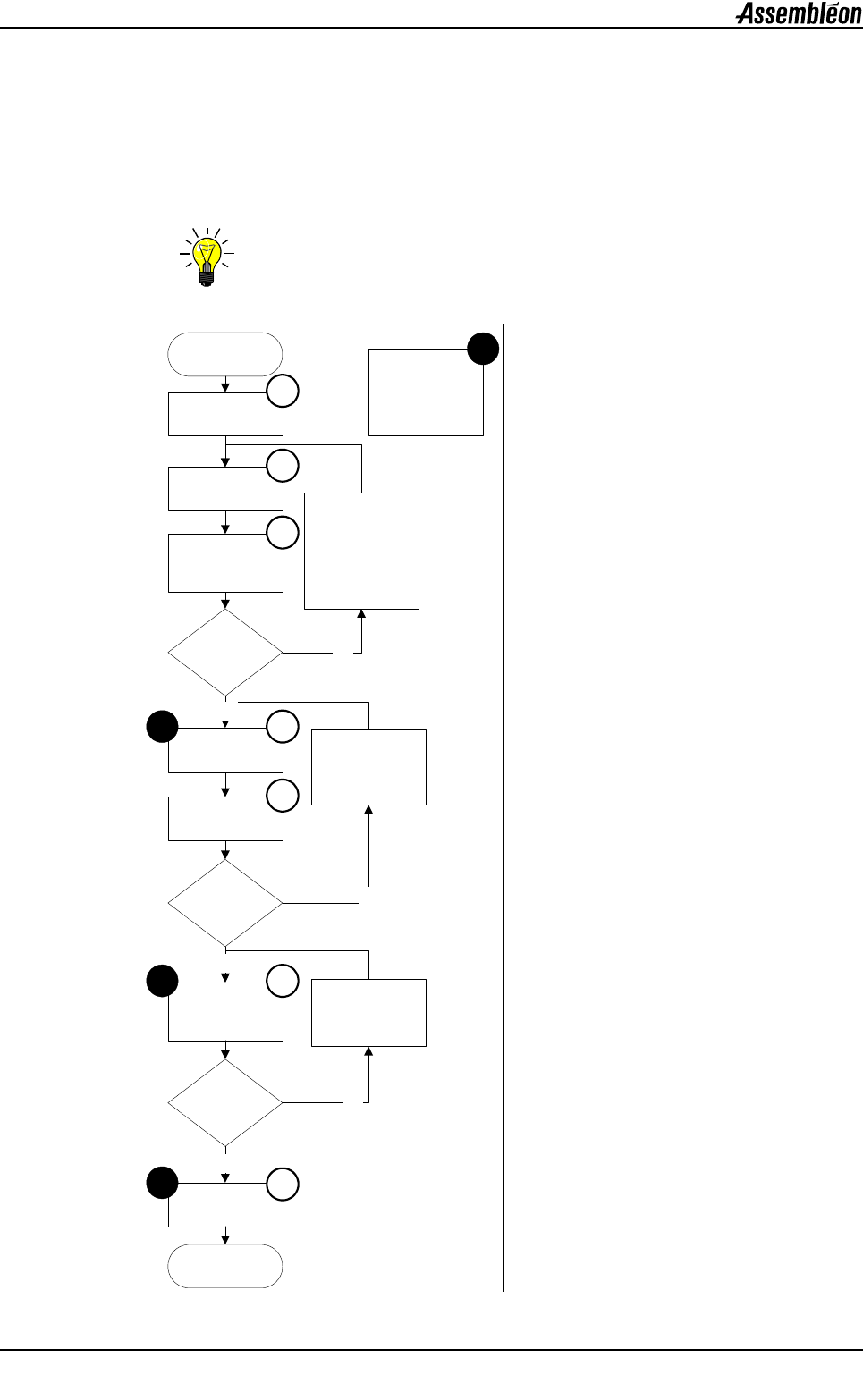

参考：
1. 准备工作
2. 设置 （配置）条码扫描仪
3. 将扫描仪连接至手提电脑，然后进行
检查
4. 将扫描仪连接至机器
5. 检查传输控制器
6. 配置机器 GUI 上的电路板识别码
7. 请参见用户参考手册 A5。电路板识别
码和条码触发换线设备设置。
It does not make
sense to start with
a next step if the
previous step fails
i
Collect information
Start
1
Configure board
identification on
machine GUI
6
Check on
transport controller
5
Connect scanner
to machine
4
Connect scanner
to laptop and
check
3
Setup (configure)
barcode scanner
2
Configure barcode
7
Finish
Raw barcode
read correctly?
Raw barcode
read correctly?
Raw barcode
read correctly?
Yes
Yes
i
i
i
Yes
No
Settings in the
scanner, laptop
connection,
hyperterminal
setup or barcode
format are not
correct
No
Connection to TC
EPC X12 or
hyperterminal
setup is not correct
No
Board
identification not
configured
correctly
开始
收集信息
设置（配置）
条码扫描仪
将扫描仪连接至
手提电脑，然后
进行检查
是否正确读出
原始条码？
是
将扫描仪连接至
机器
检查传输控制器
是否正确读出
原始条码？
是
配置机器 GUI 上的
电路板识别码
是
是否正确读出
原始条码？
配置条码
完成
否
电路板识别码配置
不正确
否
与 TC EPC X12 的
连接或超级终端
设置不正确
否
扫描仪设置、
手提电脑连接、
超级终端设置或
条码格式不正确
如果前一步未能
执行，从下一步
开始执行无效
4022 593 52152 安装手册
08.02 AX-301/501, AX-3/5 55
ch06.fm
第
6
章
1. 准备工作
正确安装电路板识别码需要：
• 带超级终端 （windows 功能）和串行 RS 232 端口 （用于测试）的手提电脑。
• 带可选购触发传感器 （依条码扫描仪的类型而定）和连接电缆的条码扫描仪 （当地采
购）。
• 可配置扫描仪输出的条码扫描仪的说明书。
• 条码扫描仪支架。
• 客户所用的条码类型 （例如，“条码 39”）。
• 客户所用的原始条码 （例如，“@12(2)3345-7756+89”）
• 用于电路板识别的原始条码的一部分 （例如，“3345”，原始条码中 “）”之后 “-”之
前的部分）。
2. 设置 （配置）条码扫描仪
正确配置条码扫描仪需要：
• 条码扫描仪配置工具。
一般情况下，扫描仪制造商都会提供软件工具，可用来加载扫描仪的配置文件。这些
工具还可用于对扫描仪进行原始条码串输出测试。
• 设定正确的、机器可以读取的扫描仪输出参数：
∗ 波特率：9600 kb/s
∗ 位数：7
∗ 结束位：1
∗ 校验位：无
∗ X- 开／ X- 关：关
确保所有信息均可用。
3. 将扫描仪连接至手提电脑，然后进行检查
需要进行测试，检查扫描仪是否可以正确读取条码并通过 RS232 连
接将其发送出去。
该测试需要 “超级终端 （HyperTerminal） ”应用程序和一个串行
RS232 端口。
对于所有采用 windows 操作系统的手提电脑来说，超级终端为标配，
而 RS232 端口则为选配。
具体步骤为：
• 将扫描仪连接至手提电脑。以带有触发传感器
的扫描仪为例：
•
启动手提电脑，在
windows
任务栏中选择 “开
始（
Start
）”
-
“程序 （
Programs
）”
-
“附件
（
Accessories
）”
-
“通信（
Communications
）”
-
“超级终端 （
HyperTerminal
）”。
ᴵⷕ
ᠿᦣҾ
䖲ഫ
˄䗝䌁ӊ˅
㾺থᓣ
Ӵᛳ఼
˄䗝䌁ӊ˅
ᦤ⬉㛥
COM
ッষ
⬉⑤
RS232
第
6
章
安装手册 4022 593 52152
56 AX-301/501, AX-3/5 08.02
ch06.fm
• 选择 “文件 （File）”和 “新连接 （New
connection）”。
• 为新连接命名。
•
选择“确定（
OK
）”。将出现“连接至（
Connect
To
）”画面。
• 在 “连接工具 （Connect using）”栏位中选择
正确的 COM 端口。
• 选择 “确定 （OK）”。将出现 “COMx 属性
（COMx Properties）”画面。
• 如图所示，进行端口设定。
• 选择 “应用 （Apply）”。
• 选择 “确定 （OK）”。
• 用条码扫描仪读取条码。
• 检查超级终端是否可以接收扫描仪发送的原始
条码串。
∗ 如果不能：请检查扫描仪设置、便携式计算
机连接、超级终端设置和条码格式。
∗ 如果可以：进入下一步。
• 示例：条码为
（0PCMCIA-10）画面上的结果必须如图所示
（最后一行）。
